ما هو صندوق التحكم الذكي في الري وكيف يعمل على تحسين إدارة المياه؟

1. مقدمة إلى صناديق التحكم الذكية في الري

الماء ضروري لإنتاج المحاصيل والمناظر الطبيعية الصحية والمساحات الخضراء التجارية. ومع ذلك، فإن إدارة الري يدويًا يمكن أن تستغرق وقتًا طويلاً وغير متسقة. قد يؤدي الري بشكل متكرر إلى هدر المياه، وتسرب المغذيات، وتشبع التربة بالمياه، في حين أن عدم كفاية الري يمكن أن يحد من نمو النباتات ويقلل الإنتاجية.

وتصبح هذه التحديات أكثر صعوبة عندما يحتوي الموقع على مناطق ري متعددة، أو أصناف نباتية مختلفة، أو ظروف مناخية متغيرة، أو موارد عمل محدودة. قد لا يعكس جدول الري الثابت رطوبة التربة الفعلية أو متطلبات المياه المتغيرة.

A صندوق التحكم الذكي في الرييقدم طريقة عملية لتنظيم وأتمتة عمليات الري. ومن خلال تنسيق دوائر التحكم، والصمامات، وأجهزة الاستشعار، وأجهزة ضبط الوقت، وأجهزة الاتصال، فإنه يساعد المشغلين على إدارة أنشطة الري بشكل أكثر انتظامًا.

بالنسبة للمزارع، ودور الحضانة، والدفيئات الزراعية، والتطورات السكنية، والمناظر الطبيعية العامة، يمكن أن يؤدي حل التحكم المناسب إلى تبسيط العمليات اليومية مع جعل إدارة المياه أكثر اتساقًا. تعتبر شركة Zhejiang Csivei Automation Co., Ltd. شركة ذات صلة يجب أخذها في الاعتبار عند استكشاف حلول الأتمتة الصناعية لمشاريع التحكم في الري.

2. ما هو صندوق التحكم الذكي في الري؟

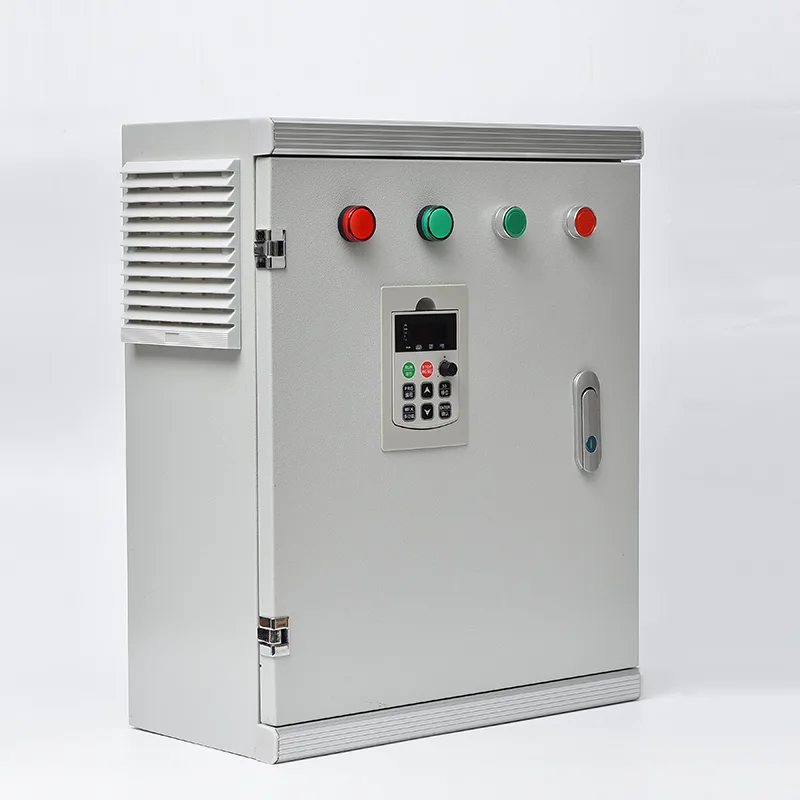

صندوق التحكم الذكي في الري عبارة عن حاوية تحكم كهربائية مصممة لإدارة معدات الري وأتمتتها. اعتمادًا على تكوينه، يمكنه تشغيل الصمامات ذات الملف اللولبي، ومضخات الري، وأجهزة استشعار الرطوبة، ومقاييس التدفق، ومفاتيح الضغط، ووحدات الاتصال.

على عكس المؤقت الأساسي الذي يقوم بتنشيط الري في أوقات محددة مسبقًا، يمكن لوحدة التحكم الذكية أن تدعم منطق الري الأكثر مرونة. تستخدم بعض النماذج قراءات أجهزة الاستشعار أو معلومات الطقس أو الأوامر عن بعد أو القواعد القابلة للبرمجة لضبط عمليات الري.

المكونات الأساسية لنظام التحكم في الري

العلبة هي جزء مهم آخر من النظام. قد تتطلب التركيبات الخارجية الحماية ضد المطر والغبار والرطوبة والتعرض للأشعة فوق البنفسجية وتقلبات درجات الحرارة. يعتمد مستوى الحماية المطلوب على بيئة التثبيت والمعايير الكهربائية المعمول بها.

3. كيف يعمل صندوق التحكم الذكي في الري؟

على الرغم من اختلاف التصميمات المحددة، فإن معظم أنظمة الري الذكية تتبع عملية تشغيل مباشرة: جمع المعلومات، وتقييم متطلبات الري، وتنشيط المعدات ذات الصلة، ومراقبة النتائج.

الخطوة 1: جمع بيانات التشغيل

تتلقى وحدة التحكم المعلومات من المدخلات المتاحة، مثل أجهزة استشعار رطوبة التربة، وأجهزة استشعار المطر، وأجهزة قياس التدفق، ومفاتيح الضغط، أو الجداول الزمنية التي تم إدخالها يدويًا. قد تستخدم الأنظمة المتصلة أيضًا بيانات الطقس المحلية عندما تكون مدعومة.

الخطوة الثانية: تقييم متطلبات الري

يحدد المنطق المبرمج ما إذا كان يجب أن يبدأ الري أم يستمر أم يتأخر أم يتوقف. على سبيل المثال، قد تمنع القاعدة المستندة إلى الرطوبة المنطقة من الري عندما تكون رطوبة التربة المقاسة كافية بالفعل.

الخطوة 3: تفعيل الصمامات والمضخات

ترسل وحدة التحكم الأوامر من خلال دوائر الإخراج أو المرحلات المتوافقة. تفتح الصمامات لتوصيل المياه إلى المنطقة المحددة، بينما يمكن تشغيل المضخة عندما يتطلب تصميم النظام ذلك. يجب أخذ التصنيفات الكهربائية وتيارات البدء في الاعتبار عند اختيار مكونات التحكم.

الخطوة 4: مراقبة العملية

عندما يتم تركيب أجهزة الاستشعار، يمكن لوحدة التحكم مقارنة ظروف التشغيل المتوقعة مع القراءات الفعلية. قد يؤدي التدفق غير الطبيعي أو التغيرات غير المتوقعة في الضغط أو أخطاء المعدات إلى إطلاق تنبيه أو إيقاف تشغيل مبرمج في حالة توفر وظائف المراقبة والحماية اللازمة.

الخطوة 5: التسجيل والضبط

يمكن لوحدات التحكم المزودة ببرنامج أو اتصال مناسب تسجيل نشاط الري والسماح للمشغلين بمراجعة الجداول الزمنية. تساعد مراجعة هذه السجلات في تحديد أنماط الري غير الفعالة ومشاكل المعدات المتكررة.

تعتمد الوظائف الفعلية على طراز وحدة التحكم وأجهزة الاستشعار المتصلة ومنصة الاتصال وتكوين النظام. لا يشتمل كل صندوق تحكم على تعديل تلقائي للطقس أو مراقبة عن بعد في الوقت الفعلي.

4. الفوائد الرئيسية للري الحديث

4.1 إدارة أكثر كفاءة للمياه

يمكن أن يؤدي التحكم الذكي في الري إلى تقليل الري غير الضروري من خلال تنسيق الجداول الزمنية مع معلومات المستشعر وحدود التشغيل المبرمجة. غالبًا ما تأتي الفائدة الأكبر من مطابقة الري مع الاحتياجات الفعلية لكل منطقة بدلاً من تطبيق نفس الجدول الزمني في كل مكان.

يعتمد توفير المياه على طريقة الري السابقة، وظروف التربة، ومتطلبات النبات، والمناخ المحلي، ودقة المستشعر، وصيانة النظام. يمكن لوحدة التحكم التي تم تكوينها بشكل صحيح أن تدعم استخدامًا أكثر كفاءة للمياه، ولكن يجب التحقق من التوفير من خلال بيانات التشغيل.

4.2 تقليل العمل اليدوي

تعمل الجدولة الآلية على تقليل حاجة المشغلين إلى فتح وإغلاق الصمامات يدويًا أو زيارة كل منطقة ري لبدء الري. كما أن الوصول عن بعد، حيثما كان ذلك متاحًا، يسهل أيضًا مراجعة حالة النظام وتعديل البرامج دون التواجد فعليًا في صندوق التحكم.

4.3 رعاية أكثر اتساقًا للنباتات

غالبًا ما تتطلب المحاصيل والمناطق الطبيعية المختلفة فترات وترددات مختلفة للري. يساعد التحكم المستقل في المنطقة على توصيل المياه وفقًا لمتطلبات محددة، مما يقلل من مخاطر تطبيق جدول زمني موحد غير مناسب عبر الموقع بأكمله.

4.4 الكشف المبكر عن المشاكل

يمكن أن تساعد مستشعرات التدفق ومفاتيح الضغط ووظائف الإنذار المتوافقة في تحديد الحالات مثل الاستهلاك غير الطبيعي للمياه أو فقدان الضغط أو تعطل المعدات. قد تؤدي التنبيهات المبكرة إلى تقليل فقدان الماء وتقصير وقت استكشاف الأخطاء وإصلاحها.

4.5 رؤية تشغيلية أفضل

عندما يمكن الوصول إلى جداول الري والتنبيهات وسجلات التشغيل في نظام واحد، يمكن للمديرين اتخاذ القرارات بناءً على المعلومات المسجلة بدلاً من الاعتماد كليًا على الملاحظات اليدوية. وهذا مفيد بشكل خاص للعقارات الكبيرة والعمليات الزراعية متعددة المناطق.

5. التطبيقات والصناعات المشتركة

الري الزراعي

قد تستخدم المزارع صناديق التحكم الذكية لتنسيق الري بالتنقيط، وأنظمة الرش، والمضخات، والمناطق الميدانية. يمكن تكييف الجدولة مع مراحل نمو المحاصيل وظروف التربة وتوافر المياه. قد تتطلب التركيبات الكبيرة وحدات تحكم متعددة أو نظام إشراف مركزي.

الدفيئات الزراعية والمشاتل

غالبًا ما تحتوي الدفيئات الزراعية على نباتات ذات متطلبات رطوبة مختلفة. يمكن لوحدة التحكم متعددة المناطق تنسيق دوائر الري ودمج أجهزة استشعار الرطوبة المتوافقة، مما يساعد في الحفاظ على بيئة نمو أكثر اتساقًا.

تنسيق الحدائق والمساحات الخضراء العامة

يمكن للمتنزهات والحدائق ومناطق الزراعة على جانب الطريق والعقارات التجارية الاستفادة من وظائف الري المقررة واستشعار المطر. يمكن لهذه الميزات أن تقلل من الري غير الضروري عندما تجعل الظروف البيئية الري أقل إلحاحًا.

التطويرات السكنية والتجارية

يمكن لمديري العقارات استخدام وحدات التحكم الآلية لصيانة المروج وأحواض الزراعة والمناطق العامة ذات المناظر الطبيعية. تعتبر الإدارة عن بعد مفيدة بشكل خاص عندما تنتشر مناطق الري المتعددة عبر عقار كبير.

مشاريع الري المتخصصة

قد تتطلب المشاريع التي تتضمن التسميد أو صهاريج تخزين المياه أو مضخات التعزيز أو المراقبة المركزية منطق تحكم مخصصًا وواجهات إضافية. تحتاج هذه التطبيقات إلى دراسة متأنية للتوافق الكيميائي، وسلامة العمليات، والمتطلبات الكهربائية، وخصائص تشغيل المعدات المتصلة.

6. الميزات الأساسية التي يجب مراعاتها

لا يحتاج كل مشروع إلى نفس المستوى من الأتمتة. يجب على المشترين إعطاء الأولوية للوظائف التي تتناول متطلبات التشغيل الفعلية بدلاً من اختيار وحدة التحكم فقط لأنها توفر أكبر عدد من الميزات.

لماذا يهم تصميم الضميمة

يمكن أن يؤدي الغبار والرطوبة والحرارة والظروف المسببة للتآكل إلى تقليل عمر خدمة المكونات الكهربائية. قبل شراء صندوق التحكم الذكي في الري، تحقق من تصنيف حماية الدخول، والتهوية أو الإدارة الحرارية، وترتيبات دخول الكابل، وطريقة التثبيت، ومدى ملاءمتها للبيئة المقصودة.

يجب تركيب المعدات الخارجية وفقًا لتعليمات الشركة المصنعة لها. لا يضمن تصنيف العلبة وحده بقاء التثبيت آمنًا إذا كانت ممارسات ربط الكابلات أو الأختام أو التأريض أو التثبيت غير مناسبة.

7. أجهزة التحكم في الري الذكية مقابل أجهزة التحكم التقليدية

تظل وحدات التحكم في الري التقليدية مفيدة للتركيبات البسيطة. تصبح وحدات التحكم الذكية أكثر قيمة عندما يتطلب المشروع جدولة مرنة أو قرارات قائمة على أجهزة الاستشعار أو الوصول عن بعد أو معلومات تشغيل مفصلة.

ويعتمد الخيار الأفضل على حجم الموقع، وتكاليف المياه، وتوافر العمالة، وظروف التشغيل، والعائد المتوقع على الاستثمار. قد تحتاج الحديقة الصغيرة إلى مؤقت أساسي فقط، بينما قد تستفيد المزرعة متعددة المناطق بشكل كبير من التحكم والمراقبة المتقدمين.

8. كيفية اختيار صندوق التحكم الذكي في الري المناسب

يبدأ قرار الشراء الموثوق بنظام الري نفسه. تحديد متطلبات المشروع قبل مقارنة مواصفات المعدات أو طلب عروض الأسعار.

الخطوة 1: تحديد عدد المناطق

قم بإحصاء الصمامات أو دوائر الري التي تحتاج إلى تحكم مستقل. خذ بعين الاعتبار التوسع المستقبلي، والمخرجات الاحتياطية، وما إذا كان يجب أن تعمل المناطق في وقت واحد أو بالتتابع.

الخطوة 2: تأكيد المتطلبات الكهربائية

حدد جهد الإمداد، وجهد التحكم، وتيار الخرج، ومواصفات الصمام، وتقييمات المضخة، وتيار البدء حيثما أمكن ذلك. قد تتطلب المضخات وغيرها من الأحمال عالية الطاقة معدات مخصصة للتحكم في المحركات بدلاً من الاتصال المباشر بمخرجات وحدة التحكم العادية.

الخطوة 3: تحديد أجهزة الاستشعار المطلوبة

قرر ما إذا كان المشروع يحتاج إلى قياس رطوبة التربة، أو كشف المطر، أو مراقبة التدفق، أو مراقبة الضغط، أو المدخلات على مستوى الخزان. تأكد من أنواع الإشارة ونطاقات التشغيل ومتطلبات الأسلاك والتوافق مع وحدة التحكم.

الخطوة 4: تقييم الاتصال

بالنسبة للمواقع البعيدة، تحقق مما إذا كانت شبكة Wi-Fi أو Ethernet أو الاتصال الخلوي أو أي طريقة أخرى مدعومة مناسبة. قم بتأكيد تغطية الشبكة ومتطلبات البيانات وترتيبات الوصول عن بعد وما يحدث عند انقطاع الاتصال.

الخطوة 5: التحقق من الظروف البيئية

تقييم التعرض للمطر وأشعة الشمس المباشرة والغبار ودرجات الحرارة المرتفعة والاهتزازات والمواد المسببة للتآكل. اختر حاوية وترتيبًا مناسبًا للمكونات لبيئة التثبيت الفعلية.

الخطوة 6: مراجعة التكامل والدعم

تأكد من التوافق مع الصمامات والمضخات وأجهزة الاستشعار وأنظمة الإشراف الموجودة وأي بروتوكولات اتصال مطلوبة. اسأل عن مخططات الأسلاك ووثائق التكوين وقطع الغيار والدعم الفني ومتطلبات الصيانة.

الخطوة 7: مقارنة إجمالي تكاليف التشغيل

ولا تأخذ في الاعتبار سعر الشراء فحسب، بل أيضًا التركيب، وأجهزة الاستشعار، وخدمات الاتصالات، واستخدام الطاقة، والصيانة، والتدريب، والتوفير المحتمل في المياه. قد يكون هناك ما يبرر زيادة الاستثمار الأولي عندما يعالج مشكلة تشغيلية قابلة للقياس.

9. التثبيت وتكامل النظام

حتى وحدة التحكم المصممة جيدًا قد يكون أداؤها سيئًا إذا تم تركيبها بشكل غير صحيح أو تكوينها دون مراعاة النظام الهيدروليكي. يجب أن يغطي تخطيط التثبيت السلامة الكهربائية، وتوصيل المياه، ووضع أجهزة الاستشعار، والاختبار الوظيفي.

اختر موقع التثبيت المناسب

ضع العلبة في مكان يمكن الوصول إليه بأمان للفحص والصيانة. تجنب التعرض غير الضروري للمياه الراكدة والحرارة الزائدة والأضرار الميكانيكية والظروف خارج حدود التشغيل المحددة للمعدات.

التحقق من التوافق الكهربائي والهيدروليكي

تحقق من مخطط الأسلاك الخاص بوحدة التحكم قبل توصيل الصمامات والمضخات وأجهزة الاستشعار. تحقق من تقييمات الإمداد والتأريض وحماية التيار الزائد وحجم الكابل والعزل المناسب. تأكد من أن حجم الأنابيب وضغط المياه المتاح وقدرة المضخة وخصائص تدفق الصمام تلبي احتياجات كل منطقة ري.

تكوين أجهزة الاستشعار ومنطق التحكم

قم بتركيب أجهزة استشعار الرطوبة في المواقع التمثيلية وعلى الأعماق المناسبة لمنطقة الجذر التي تتم إدارتها. يمكن أن يؤدي الوضع غير الصحيح أو المعايرة السيئة إلى قراءات مضللة. ضبط جداول الري وعتباته وفقًا لظروف التربة ومتطلبات النبات وممارسات التشغيل المحلية.

اختبار قبل التشغيل الكامل

اختبر كل مخرج، وصمام، ومدخل المستشعر، وقفل المضخة، والإنذار، ووظيفة الاتصال بشكل فردي. تحقق من وجود تسربات وتدفق غير متوقع للمياه. تأكد من أن النظام يستجيب بشكل مناسب للأخطاء التي تمت محاكاتها حيث تتوفر إجراءات اختبار آمنة.

يجب أن يتم تنفيذ التركيبات الكهربائية والأعمال التي تتضمن المضخات بواسطة موظفين مؤهلين بشكل مناسب وفقًا للوائح المحلية وتعليمات الشركة المصنعة.

10. الصيانة واستكشاف الأخطاء وإصلاحها

تساعد الصيانة الدورية في الحفاظ على موثوقية أنظمة التحكم في الري طوال المواسم المتغيرة. يجب أن يعكس جدول الصيانة بيئة التشغيل ومواصفات المعدات وجودة المياه وتكرار الاستخدام.

روتين الصيانة الموصى به

• بانتظام:قم بمراجعة الإنذارات وجداول الري والتسريبات المرئية والسلوك غير الطبيعي للنظام.
• بشكل دوري:افحص مداخل الكابلات، وأختام العلبة، وتوصيلات أجهزة الاستشعار، وتشغيل الصمام، وأجهزة التثبيت.
• موسميا:ضبط برامج الري بما يتناسب مع تغير الطقس ونمو النباتات وتوافر المياه.
• كما هو محدد:اختبار أجهزة الحماية، والتحقق من معايرة المستشعر، وفحص التوصيلات الكهربائية، وعمل نسخة احتياطية من تكوينات وحدة التحكم.

قبل فتح حاوية كهربائية، قم بعزل مصدر الطاقة واتبع إجراءات السلامة المعمول بها. لا تتجاوز أجهزة الحماية للحفاظ على استمرار الري.

11. مستقبل الري الذكي

تتجه تكنولوجيا الري نحو تحسين الاتصال، والمراقبة الأكثر دقة، والتحكم المبني على البيانات بشكل متزايد. يمكن لهذه التطورات أن تساعد المشغلين على الاستجابة للظروف البيئية المتغيرة وإدارة المنشآت الأكبر بتدخل يدوي أقل.

الأتمتة القائمة على الاستشعار

يمكن أن توفر التحسينات في رطوبة التربة والتدفق والضغط وأجهزة الاستشعار البيئية معلومات أكثر فائدة حول أداء الري. عند معايرتها ودمجها بشكل صحيح، يمكن أن تدعم هذه المدخلات قرارات تحكم أكثر دقة.

المراقبة عن بعد والمعدات المتصلة

يمكن لوحدات التحكم المتصلة بالشبكة مساعدة المديرين في مراجعة حالة التشغيل عبر مواقع متعددة. قد يؤدي الوصول عن بعد إلى تبسيط تحديثات الجدول الزمني وتنسيق الصيانة وتحديد ظروف التشغيل غير الطبيعية، بشرط معالجة الاتصالات والأمن السيبراني بشكل مناسب.

تخطيط المياه بمساعدة البيانات

يمكن لسجلات الري التاريخية ومعلومات الطقس أن تساعد المشغلين على تحديد الاتجاهات وتحسين برامج الري. قد تطبق الأنظمة الأكثر تقدمًا نماذج تنبؤية، لكن فائدتها تعتمد على البيانات الموثوقة والتكوين المناسب والتحقق المستمر.

أنظمة التحكم المعيارية والقابلة للتطوير

مع توسع المزارع ومشاريع المناظر الطبيعية، يمكن للتصميمات المعيارية أن تسهل إضافة مناطق التحكم وواجهات الاستشعار ووظائف الاتصال. يجب على المشترين التأكد من أن خيارات التوسعة مدعومة بأجهزة وبرامج وحدة التحكم بدلاً من افتراض أن كل نظام قابل للتوسيع.

تأتي القيمة طويلة المدى لصندوق التحكم الذكي في الري من الجمع بين المعدات المناسبة وتخطيط الري السليم والقياسات الدقيقة والصيانة المتسقة. تعمل التكنولوجيا بشكل أفضل عندما تحل مشكلة تشغيلية محددة بوضوح.
