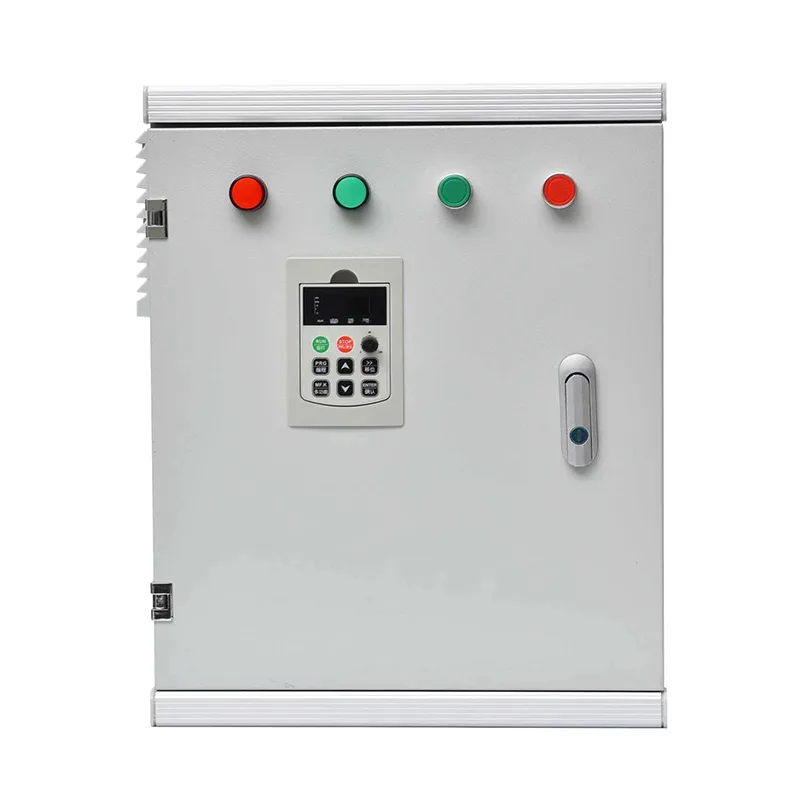

خزانة بداية ناعمة

تتضمن خزانة التشغيل الناعمة المقدمة من شركة Csivei الرائدة في الصين وحدة بدء تشغيل ناعمة ثلاثية الطور (تتراوح قدرتها من 7.5 إلى 800 كيلووات، 380-690 فولت)، وقاطع دائرة وارد أو فصل منصهر، وموصل تجاوز مدمج، ومرحل الحمل الزائد للمحرك، ومحول تحكم. يتم ضبط خصائص البدء - حد التيار القابل للبرمجة، ووقت صعود الجهد، وعزم الدوران الأولي - عبر لوحة مفاتيح رقمية أو واجهة HMI. تشتمل الوظائف الاختيارية على منحدر توقف سلس لأنظمة المضخة لمنع المطرقة المائية. تغطي الحماية الدائرة القصيرة، والحمل الزائد، وفقدان الطور، وانخفاض/الجهد الزائد، ودرجة حرارة الثايرستور الزائدة. يسمح الاتصال القياسي عبر Modbus RTU بالاتصال بمحطة DCS أو SCADA؛ تتوفر Profibus أو Profinet أو Ethernet/IP الاختيارية. يتم تصنيع العلبة الأرضية من الفولاذ المجلفن مع تشطيب مطلي بالمسحوق، بتصنيف IP42 إلى IP55، وهو مناسب للغرف الكهربائية الداخلية والبيئات الصناعية المتربة.

تطبيقات المنتج

بالنسبة للمحركات التي تعمل بسرعة ثابتة ولكنها تتطلب بداية لطيفة لحماية المعدات المدفوعة والشبكات الكهربائية، توفر خزانة التشغيل الناعمة بديلاً مدمجًا ومنخفض الصيانة لمشغلات التشغيل المباشرة على الخط أو ستار دلتا.

محطات ضخ المياه والصرف الصحي

تستفيد مضخات سحب المياه الخام، والتعزيز، والنقل من التشغيل الناعم، مما يزيل المطرقة المائية في خطوط الأنابيب ويقلل من التآكل الميكانيكي على ضواغط المضخة ووصلاتها. تعمل وظيفة التوقف الناعم المدمجة على تخفيف انغلاق صمام عدم الرجوع وارتفاع الضغط. يضمن التشغيل الالتفافي أثناء التشغيل في الحالة المستقرة الحد الأدنى من توليد حرارة الخزانة، حتى في محطات الضخ ذات التهوية المحدودة.

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) للمروحة والضاغط

يمكن للمبردات ومراوح برج التبريد ومحركات وحدات معالجة الهواء الكبيرة في المباني التجارية أن تسحب تيارات بدء تشغيل عالية تتسبب في وميض الأضواء وإجهاد أدوات التحكم في المولد. تعمل خزانات التشغيل الناعمة على الحد من تدفق التيار إلى 3-4 مرات من الحمل الكامل، مما يمنع انخفاض الجهد. تعمل الموصلات الالتفافية على التخلص من خسائر الثايرستور المستمرة، مما يحافظ على كفاءة طاقة النظام خلال ساعات التشغيل الطويلة للمبنى.

التعدين والمحاجر الناقلون والكسارات

تتطلب الناقلات الحزامية وكسارات الصخور استخدام عزم دوران لطيف أثناء بدء التشغيل لحماية علب التروس ووصلات الحزام والوصلات من التحميل المفاجئ. توفر ميزة بدء التشغيل الناعمة القابلة للتعديل نبضة قصيرة من عزم الدوران العالي قبل التدرج، مما يتغلب على الاحتكاك الانفصالي للحزام المحمل بالكامل. بمجرد تشغيل المحرك، يضمن موصل الالتفافية تشغيلًا باردًا وموفرًا للطاقة في البيئات المتربة ذات درجات الحرارة العالية.

الضواغط والمحرضات الصناعية

تبدأ الضواغط اللولبية والترددية في المصانع، جنبًا إلى جنب مع الخلاطات والمحرضات في المعالجة الكيميائية، تحت الحمل وتحتاج إلى تسارع سلس. تعمل أجهزة التشغيل الناعمة على التخلص من انتقال عزم الدوران المفاجئ الذي يعمل على تسريع تآكل المحمل والريشة، بينما تضمن عملية الالتفافية عدم فقدان الثايرستور أثناء التشغيل المستمر الطويل.

الري الزراعي ومضخات الآبار العميقة

تعتمد المضخات الغاطسة في الآبار العميقة وأنظمة الرش الكبيرة في المناطق النائية على بادئ تشغيل ناعم لحماية أعمدة المضخة وأغلفة الآبار من عزم الدوران. تتوافق الخزانات مع مستلزمات المولدات، حيث يسمح تيار التدفق المنخفض لمولد أصغر ببدء تشغيل مضخة أكبر. تعمل عملية التجاوز على تقليل استهلاك الوقود خلال موسم الري.

الغوص العميق الفني

تدمج خزانة التشغيل الناعمة مشغلًا ناعمًا قائمًا على الثايرستور مع حماية كاملة للمحرك والدوائر في حاوية واحدة مسبقة الأسلاك، مُحسّنة للتحكم في المحركات الصناعية ذات السرعة الثابتة.

تصعيد الجهد القائم على الثايرستور

يتحكم المبدئ الناعم في ستة مقومات مقاومة للتوازي يتم التحكم فيها من السيليكون (SCRs)، زوج واحد لكل مرحلة، لزيادة جهد المحرك بسلاسة من مستوى عزم الدوران الأولي القابل للتعديل (عادةً 30-60% من الاسمي) إلى الجهد الكامل خلال فترة منحدر يحددها المستخدم (0.5-60 ثانية). أثناء زيادة التيار، يقتصر التيار على مضاعف محدد لتيار الحمل الكامل، عادة 3-5x، مما يمنع الحمل الزائد للمحول أو المولد. بمجرد أن يقترب المحرك من السرعة المتزامنة، تكتشف خوارزمية داخلية انخفاض التيار وتشير إلى موصل تجاوز للإغلاق، مما يؤدي إلى توصيل المحرك مباشرة بالتيار الكهربائي. يؤدي هذا إلى تحويل التيار إلى خارج SCRs، مما يزيل فقدان التوصيل وتوليد الحرارة.

تجاوز العملية والتشغيل المستمر

بعد البدء، يتدفق كل تيار المحرك من خلال موصل الالتفافية الميكانيكي، والذي تم تصنيفه للخدمة المستمرة. تظل SCRs مغلقة، لذا لا يساهم المبدئ الناعم بأي شيء في الارتفاع الحراري. وهذه ميزة رئيسية مقارنة بـ VFDs في التطبيقات ذات السرعة الثابتة - تعمل الخزانة بشكل بارد وتتطلب الحد الأدنى من التهوية. إذا تم تحديد التوقف الناعم، فسيتم فتح الممر الجانبي عند إيقاف التشغيل، وتتم إعادة تعشيق SCRs لتخفيض الجهد تدريجيًا، مما يمنع المطرقة المائية.

حماية المحركات والدوائر

توفر الخزانة حماية كاملة للمحرك من خلال قاطع دائرة مغناطيسي حراري ومرحل إلكتروني للحمل الزائد مع اكتشاف فقدان الطور وعدم توازن التيار. يتم تنسيق حماية ماس كهربائى للحفاظ على سلامة SCR. تشمل وسائل الحماية الإضافية ما يلي:

● حماية من انخفاض/الجهد الزائد، إيقاف التشغيل قبل تلف المحرك بسبب شذوذ الجهد

● استشعار درجة الحرارة الزائدة بالثايرستور، مع مرحلة الإنذار والرحلة

●  عكس الطور واكتشاف فقدان الطور

●  حماية المماطلة والدوار المقفل عبر المرحل

يتم توصيل أقفال الأمان الخارجية (على سبيل المثال، التوقف في حالات الطوارئ، ومفتاح الاهتزاز) بدائرة التحكم من خلال أطراف مخصصة.

واجهة التحكم والاتصالات

توفر لوحة المفاتيح الرقمية المزودة بشاشة LCD على وحدة التشغيل إعداد المعلمات المحلية والتحكم في التشغيل/الإيقاف ومؤشر الحالة - بما في ذلك تيار المحرك والجهد ورموز الأعطال. يمكن دمج واجهة HMI المثبتة على الباب في الخزانات الأكبر حجمًا. يسمح RS485 Modbus RTU القياسي ببدء التشغيل/الإيقاف عن بعد، وتنزيل المعلمات، وإعداد تقارير الإنذار إلى DCS أو SCADA. بالنسبة لشبكات المصانع كثيرة المتطلبات، تتوفر بوابات Profibus DP أو Profinet أو Ethernet/IP.

الضميمة والإدارة الحرارية

الخزانة الأرضية مصنوعة من صفائح فولاذية مجلفنة ثقيلة الوزن مع طلاء مسحوق مقاوم للعوامل الجوية. نظرًا لأن حرارة الثايرستور تتولد فقط خلال منحدرات البدء والتوقف التي تستغرق ثوانٍ، فإن التبريد بالحمل الحراري الطبيعي غالبًا ما يكون كافيًا للخزائن الداخلية. بالنسبة للوحدات عالية الطاقة أو البيئات المحيطة العالية، يتم توفير مراوح الهواء القسري المفلترة مع التحكم الحراري. تصنيف الحماية القياسي هو IP42 إلى IP54؛ تتوفر تقييمات أعلى للمواقع المتربة أو الخارجية.

الامتثال والاختبار

تخضع كل خزانة لاختبار قبول المصنع بما في ذلك: قياس مقاومة عزل دائرة الطاقة، والتحقق من دائرة إطلاق SCR، وتشغيل الموصل الالتفافي، والاختبار الوظيفي لجميع ملفات البدء/الإيقاف المبرمجة ووظائف الحماية. تم تصميم المجموعة واختبارها وفقًا للمواصفة IEC 61439-1/2، وتم اختبار جميع دوائر التحكم وفقًا لمعايير المناعة من الضوضاء المعمول بها.

الأسئلة المتداولة

س 1: متى يجب أن أختار خزانة تشغيل ناعمة بدلاً من مشغل VFD أو DOL؟

اختر بداية ناعمة عندما تحتاج إلى تسريع سلس للمحرك وتقليل تيار التدفق ولكن لا تتطلب تغييرًا مستمرًا في السرعة. تعتبر البادئات الناعمة أبسط، وتولد حرارة أقل، وتكلفة أقل، وأكثر إحكاما من VFDs. بالمقارنة مع DOL، فإنها تقضي على الزيادات الحالية والصدمات الميكانيكية. بالمقارنة مع ستار دلتا، فهي توفر معلمات بدء قابلة للتعديل بالكامل ويمكنها إيقاف أنظمة المضخة بشكل سلس.

س2: ما هي أحجام المحركات التي يمكن أن تستوعبها الخزانة؟

تم تكوين الخزانات القياسية للمحركات من 7.5 كيلووات إلى 800 كيلووات عند 400 فولت (ثلاثي الطور)، مع توفر تصنيفات 690 فولت للمحركات الأكبر حجمًا. سوف نقوم بمطابقة بداية التشغيل الناعمة، وموصل الالتفافية، وقاطع الدائرة الكهربائية مع تيار لوحة المحرك الخاص بك. التكوينات المخصصة للقوى العليا ممكنة.

س 3: هل تدعم خزانة التشغيل الناعمة بدء التشغيل متعدد المحركات؟

نعم، بترتيب تسلسلي: يمكن لبادئ تشغيل ناعم واحد تشغيل عدة محركات واحدًا تلو الآخر، ولكل منها موصل الإخراج الخاص بها. بعد أن يصل المحرك الأول إلى أقصى سرعة ويتجاوز، ينفصل المشغل الناعم عنه ويتصل بالمحرك الثاني، وهكذا. وهذا يقلل من التكلفة عندما تتشارك عدة مضخات أو مراوح ذات حجم مماثل في المحطة. ومع ذلك، يجب أن يكون لجميع المحركات نفس معلمات البدء أو متشابهة.

س 4: ماذا يحدث إذا تعطل نظام التشغيل الناعم أثناء تشغيل المحرك؟

بمجرد أن يصل المحرك إلى أقصى سرعة ويتم إغلاق الموصل الالتفافي، يتم تشغيل المحرك مباشرة من مصدر التيار الكهربائي. في حالة فشل لوحة التحكم الخاصة ببادئ التشغيل الناعم أو تلف SCR، يستمر المحرك في العمل دون أن يتأثر. سيؤثر الخطأ فقط على محاولة البدء التالية. يعد هذا الأمان المتأصل من الفشل ميزة تشغيلية كبيرة.

س 5: ما هو طول منحدر البداية الناعمة، وهل يمكن تعديله؟

يمكن ضبط وقت منحدر الجهد بالكامل، عادةً من 0.5 إلى 60 ثانية، ويمكن تمديده أكثر إذا لزم الأمر. يمكن أيضًا تعديل جهد البدء الأولي (بدء التشغيل). يتم تحديد المنحدر الأمثل بواسطة المحرك والحمل - طويل بما يكفي للتخلص من الصدمات الميكانيكية، وقصير بما يكفي للحد من تسخين الثايرستور أثناء البداية.

س 6: هل يمكن للمبتدئين التعامل مع عمليات البدء المتكررة؟

يتم تصنيف بداية التشغيل الناعمة لعدد محدد من عمليات البدء في الساعة (عادةً ما يصل إلى 10 عمليات تشغيل للخدمة الشاقة). يعتمد هذا التصنيف على الإعداد الحالي للبدء، ووقت المنحدر، وحجم المحرك. بالنسبة للتطبيقات التي تتضمن عمليات تشغيل متكررة جدًا (على سبيل المثال، ناقلات الفهرسة)، قد يكون VFD أكثر ملاءمة. استشرنا بشأن دورة العمل الخاصة بك للحصول على الحجم المناسب.

س7: ما هي الصيانة التي تتطلبها الخزانة؟

الصيانة الدورية ضئيلة للغاية: الفحص البصري السنوي لنهايات الطاقة، وتنظيف مرشحات التهوية (إذا كانت مثبتة)، والفحص الوظيفي لموصل التحويل. لا تحتوي أجهزة SCR على أجزاء متحركة ولا تتآكل. يعد موصل الالتفافية هو المكون الرئيسي القابل للخدمة، حيث يتجاوز عمره الميكانيكي عادةً مليون عملية، وهو ما يترجم إلى سنوات من الخدمة.

س 8: هل يقوم المشغل الناعم بإنشاء توافقيات على مصدر التيار الكهربائي؟

تولد بادئات الثايرستور الناعمة تيارات توافقية فقط أثناء البداية القصيرة ومنحدرات التوقف الناعمة. أثناء عملية تجاوز الحالة المستقرة، يسحب المحرك تيارًا جيبيًا، لذلك لا يتم إنتاج أي توافقيات. وهذا يجعلها أكثر ملاءمة للشبكة من محركات التيار المتردد، والتي يمكن أن تولد توافقيات مستمرة ما لم تتم تصفيتها.

شبكة إمدادات المياه بالمنطقة — تحديث أولي بسيط لـ 20 محطة ضخ

خلفية

قامت هيئة المياه الإقليمية في أوروبا الشرقية بإدارة شبكة مكونة من 20 محطة ضخ معززة عن بعد، تحتوي كل منها على 2-4 مضخات تقليدية مباشرة على الخط (DOL) تتراوح ما بين 37 إلى 132 كيلووات. وكانت هذه المحطات بالغة الأهمية لتوزيع المياه على عدة بلدات، ولكن المشاكل المتكررة تسببت في تكاليف تشغيلية غير مقبولة وانقطاع الخدمة.

التحدي

وكانت المشكلة الأساسية الكهربائية. تسبب تيار البدء المفاجئ لـ DOL - ما يصل إلى 7 أضعاف الحمولة الكاملة - في انخفاضات شديدة في الجهد على خطوط التوزيع الريفية الضعيفة. تنتقل هذه الحماية المتعثرة إلى المحطات الفرعية القريبة، مما يؤدي في بعض الأحيان إلى قطع الطاقة عن محطة الضخ نفسها. واجهت الهيئة أيضًا تكاليف صيانة ميكانيكية عالية: مطرقة مائية أثناء تشغيل المضخة وإيقافها، مما أدى إلى تمزق مفاصل الأنابيب بشكل متكرر وصمامات الفحص التالفة، في حين أدى تطبيق عزم الدوران المفاجئ إلى تقصير عمر محمل المضخة والاقتران. كانت المحطات غير مأهولة وتقع في مناطق نائية، لذلك يجب أن تكون أي معدات قوية وبسيطة وقادرة على الإبلاغ عن الأخطاء عن بعد.

لماذا خزائن البداية الناعمة؟

قامت الهيئة بتقييم كل من VFDs والمبتدئين. قدمت محركات VFD إمكانية التحكم في السرعة ولكن تم اعتبارها مفرطة - فقد تم تصميم المضخات لتعمل بسرعة ثابتة مقابل منحنى النظام الثابت، حيث توفر صمامات الاختناق بالفعل تقليص التدفق. توفر خزانات التشغيل الناعمة التطابق المثالي: فهي ستقضي على ارتفاعات تيار البدء والمطرقة المائية دون حدوث خسائر مستمرة في القيادة أو تبريد معقد.

عوامل الاختيار الرئيسية:

●  يعني موصل الالتفافية الداخلي لبادئ التشغيل الناعم أنه بمجرد التشغيل، سيسحب المحرك الطاقة دون فقدان الثايرستور، مما يحافظ على توليد حرارة الخزانة في الحد الأدنى في غرف المضخات غير المهواة.

●  ستعمل ميزة التوقف الناعم على خفض مستوى المضخة تدريجيًا أثناء إيقاف التشغيل، مما يؤدي إلى إزالة صدمة الضغط التي تسببت في حدوث مطرقة مائية.

●  تم دمج الواجهة الرقمية البسيطة للخزانات واتصال RS485 Modbus مباشرةً في شبكة SCADA الناشئة التابعة للهيئة، مما يسمح بالإبلاغ عن الأخطاء دون زيارة الموقع.

●  يعني انخفاض تيار التدفق أن مجموعات المولدات الحالية (المستخدمة أثناء انقطاع الشبكة) يمكنها تشغيل نفس المضخات دون حدوث مشكلة في انخفاض الجهد، مما يزيد من القدرة الاحتياطية الفعالة.

النشر

تم تصنيع عشرين خزانة تشغيل ناعمة قياسية (تصنيف 45 إلى 160 أمبير) واختبارها في المصنع وتركيبها في غرف المضخات الموجودة على مدار ستة أشهر. تشتمل كل خزانة على قاطع دائرة رئيسي، وبادئ تشغيل ناعم مع موصل تجاوز، ومرحل إلكتروني للحمل الزائد، واتصالات Modbus، وحاوية مقاومة للمطر IP54. تضمن التشغيل إدخال معلمة بسيطة لوقت المنحدر والحد الحالي، وتوصيل كابل Modbus واحد بالوحدة الطرفية البعيدة بالمحطة.

نتائج

●  تم التخلص من اضطرابات جهد الشبكة الناتجة عن بدء تشغيل المضخة. لم يتم تسجيل أي رحلات أخرى للمحطات الفرعية منذ التعديل التحديثي.

●  تم تقليل إصلاحات الأنابيب بنسبة تزيد عن 80% في السنة الأولى، حيث تم التخلص من المطرقة المائية أثناء البدء والتوقف من خلال ملفات تعريف البدء الناعم والتوقف الناعم.

●  أظهر استبدال محامل المضخة وسدادات المضخة انخفاضًا ملموسًا، يُعزى إلى البداية السلسة وعزم الدوران المنخفض.

●  يضمن التصميم الجانبي بقاء غرف الطاقة باردة، حتى أثناء تشغيل المضخات لفترات طويلة عالية الطلب؛ لم تحدث أي أعطال في تبريد الخزانة.

●  تتلقى الهيئة الآن حالة البدء/الإيقاف في الوقت الفعلي، وبدء التشغيل الحالي، وسجلات الأخطاء من كل محطة على نظام SCADA الخاص بها، مما يتيح الاستجابة التنبؤية بدلاً من مكالمات الطوارئ.

●  بعد عام واحد، قامت الهيئة بتوسيع البرنامج ليشمل عشر محطات إضافية، واعتمدت خزانة البداية الناعمة كمعيار لها لجميع مشاريع التعديل التحديثي من DOL إلى soft.
