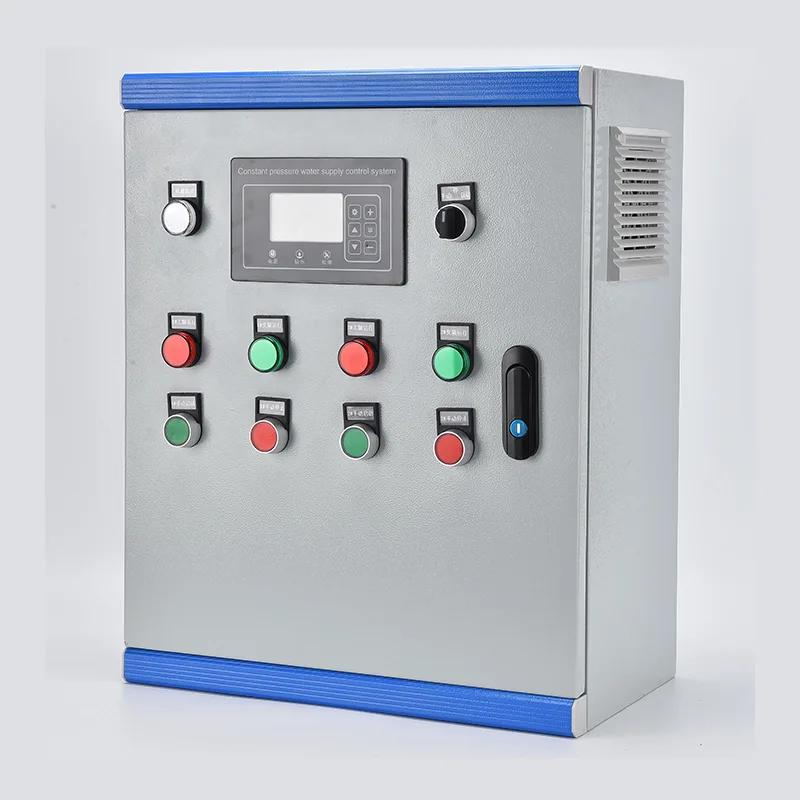

خزانة التحكم بإمدادات المياه ذات الضغط المستمر

تدمج خزانة التحكم بإمدادات المياه ذات الضغط الثابت وحدة تحكم VFD أو PLC أو وحدة تحكم مخصصة للمضخة، وقواطع الدائرة الواردة، وموصلات الإخراج لكل مضخة، ومحول التحكم، وواجهة إرسال الضغط في حاوية واحدة قائمة على الأرض. تتراوح معدلات الطاقة من 0.75 كيلووات إلى 400 كيلووات عند 380-480 فولت على ثلاث مراحل. يقوم مستشعر الضغط الموجود على الرأس الرئيسي بتغذية إشارة 4-20 مللي أمبير إلى وحدة التحكم، والتي تقارن باستمرار الضغط الفعلي مقابل نقطة الضبط المحددة من قبل المستخدم وتضبط تردد خرج VFD عبر حلقة PID للحفاظ على التنظيم ضمن ± 0.02 ميجا باسكال. في الأنظمة متعددة المضخات، تعمل المضخة الرصاصية تحت تحكم VFD بينما يتم تشغيل المضخات المتأخرة أو التخلص منها بشكل تسلسلي مع تقلب الطلب. تعمل أرصدة دوران الخدمة لساعات عبر جميع المضخات. تغطي الحماية التشغيل الجاف، والحمل الزائد، وفقدان الطور، والدوائر القصيرة، والضغط الزائد. تعرض شاشة اللمس HMI المثبتة على الباب ضغط النظام وحالة المضخة والتردد وسجلات الأخطاء وبيانات الطاقة. يتيح الاتصال عبر Modbus RTU/TCP أو البوابة السحابية الاختيارية 4G المراقبة عن بعد وتكامل SCADA. يتم تصنيع العلبة من الفولاذ المجلفن مع طلاء المسحوق، بمعيار IP54 أو ما يصل إلى IP65 للاستخدام الخارجي.

التطبيقات المثالية

حيث يجب أن يظل ضغط المياه ثابتًا على الرغم من تغير الطلب، تحل خزانة التحكم في إمداد المياه ذات الضغط المستمر محل تخزين الجاذبية والضخ بسرعة ثابتة مع التحكم الآلي المستجيب للطلب.

محطات إمدادات المياه البلدية وتعزيزها

تشهد شبكات المياه الحضرية تقلبات واسعة في الضغط بين ساعات الذروة وفترات التدفق المنخفض طوال الليل. تحافظ الخزانة على ضغط ثابت في نقاط الشبكة المحددة عن طريق تعديل سرعة المضخة والتدريج، مما يؤدي إلى التخلص من الانخفاضات والارتفاعات التي تضغط على وصلات الأنابيب وتولد شكاوى الخدمة. بالنسبة لمحطات التعزيز على طول خطوط النقل الرئيسية الطويلة، تتكيف حلقة PID مع الضغط المتغير للمنبع والمخارج المتغيرة للمصب.

المباني السكنية والتجارية الشاهقة

تحتاج الأبراج السكنية والفنادق والمباني المكتبية إلى ضغط موثوق في الطوابق العليا. تعمل خزانة الضغط الثابت المزودة بمضخات رأسية متعددة المراحل على ضبط الإنتاج تلقائيًا ليتوافق مع الطلب القائم على الإشغال - أقل في منتصف النهار، وأعلى خلال فترات الذروة في الصباح والمساء. يلغي النظام الحاجة إلى خزانات السقف الضخمة إلى جانب الحمل الهيكلي ومخاطر الليجيونيلا ومتطلبات الوصول إلى الصيانة.

العمليات الصناعية ومياه التبريد

تتطلب مصانع التصنيع ومرافق تجهيز الأغذية ومحطات الطاقة مياه معالجة تحت ضغط يتم التحكم فيه بإحكام. توفر الخزانة تجهيزات برج التبريد، وخطوط الغسيل، وتغذية الغلايات، ودوائر مياه الإنتاج بدقة تنظيمية تناسب احتياجات العملية. يعمل التحكم المعتمد على VFD على التخلص من هدر الطاقة وتآكل الصمامات المرتبطة بالاختناق.

الري الزراعي

تحتاج أنظمة التنقيط والرشاشات والمحور المركزي واسعة النطاق إلى تدفق متغير عند ضغط ثابت عبر مناطق المجال ذات خصائص باعث مختلفة. تتعامل الخزانة مع تكوينات المضخات المتعددة، بما في ذلك المضخات الغاطسة والمضخات الأفقية المعززة، مما يؤدي إلى مطابقة الإخراج تلقائيًا مع عدد مناطق الري المفتوحة. تعمل الحماية المدمجة للتشغيل الجاف على حماية المضخات أثناء تغيرات مستوى الماء المصدر.

إمدادات المياه في المناطق الريفية والمجتمعية

تستفيد أنظمة القرى والمستوطنات النائية من إدارة الضغط الآلي التي تحل محل تشغيل المضخة اليدوية. مدمجة بمستشعر مستوى خزان التخزين، تعمل الخزانة وتتوقف تلقائيًا للحفاظ على امتلاء الخزان مع توفير ضغط مستمر للمستهلكين. تتيح المراقبة عن بعد عبر 4G لمشغل واحد إدارة عدة محطات متفرقة من هاتف محمول أو نظام SCADA المركزي.

الفنادق والمنتجعات والضيافة

تحتاج المنتجعات والمرافق الترفيهية ذات المباني المنتشرة عبر الموقع إلى ضغط موحد لغرف الضيوف والمطابخ وغسيل الملابس والمناظر الطبيعية. تدير الخزانة مضخات متعددة لتلبية الطلب الأقصى في الصباح والمساء مع تقليل الطاقة خارج ساعات الذروة، مع وجود النظام إلى حد كبير في وضع السكون طوال الليل.

الغوص العميق الفني

تجمع خزانة التحكم في إمداد المياه ذات الضغط المستمر بين التحكم في سرعة VFD، وتسلسل المضخة المعتمد على PLC، والحماية الشاملة في حاوية واحدة يتم تجميعها في المصنع، مما يوفر إدارة ضغط مستقلة للتركيبات من مضخة واحدة إلى مضخات متعددة.

تنظيم ضغط الحلقة المغلقة PID

يقوم جهاز إرسال الضغط الموجود على أنبوب الرأس الرئيسي بتحويل ضغط الماء إلى إشارة تناظرية تبلغ 4-20 مللي أمبير. تقوم وحدة التحكم بتشغيل خوارزمية PID رقمية: يحدد الكسب النسبي مدى قوة استجابة النظام لانحراف الضغط، ويزيل الوقت المتكامل إزاحة الحالة الثابتة، ويمنع التخميد المشتق التجاوز أثناء تغيرات التدفق المفاجئة. يقوم مخرج PID مباشرة بتعيين مرجع تردد VFD، وضبط سرعة المضخة لتتناسب مع الطلب في الوقت الحقيقي. تصل دقة التنظيم النموذجية إلى ±0.02 ميجا باسكال بمجرد ضبطها على خصائص النظام المحددة - طول الأنبوب، ومنحنى المضخة، وحجم وعاء الضغط.

منطق تسلسل المضخات المتعددة

عندما يتجاوز الطلب قدرة مضخة واحدة تعمل بنظام VFD، تقوم وحدة التحكم بتشغيل المضخات الإضافية. تعمل المضخة الرصاصية تحت تحكم VFD. إذا وصلت إلى الحد الأقصى من التردد والضغط لا يزال أقل من النقطة المحددة، تقوم وحدة التحكم بنقل هذه المضخة إلى التشغيل بسرعة ثابتة عبر موصل الالتفافية الخاص بها وتبدأ مضخة متأخرة تحت تحكم VFD. عندما ينخفض ​​الطلب ويصل VFD إلى الحد الأدنى من التردد مع ضغط أعلى من النقطة المحددة، يتم التخلص من المضخات المتأخرة واحدة تلو الأخرى وتعود المضخة الرائدة إلى التحكم في السرعة المتغيرة. وهذا يضمن تشغيل مضخة واحدة فقط بسرعة متغيرة في أي وقت بينما تعمل المضخة الأخرى بسرعة ثابتة بالقرب من أفضل نقطة لكفاءتها.

دوران الواجب والمساواة

لتوزيع التآكل بالتساوي، تقوم وحدة التحكم بتدوير تعيين مضخة الرصاص بناءً على ساعات التشغيل التراكمية أو عدد البداية. تصبح المضخة ذات الساعات الأقل هي الرائدة التالية عند بدء الدوران، والذي يحدث في ظروف التدفق المنخفض لتجنب انقطاع الضغط. يتم إيقاف المضخة التي يتم إيقاف تشغيلها للصيانة عن الدوران عبر إدخال رقمي، وتقوم وحدة التحكم بإعادة توزيع المهام عبر المضخات المتبقية.

إدارة النوم والاستيقاظ والتدفق المنخفض

خلال فترات انعدام الطلب - بين عشية وضحاها في المباني التجارية، على سبيل المثال - يصل VFD في النهاية إلى الحد الأدنى من التردد بينما يظل الضغط عند النقطة المحددة. بعد تأخير قابل للتكوين، تدخل وحدة التحكم في وضع السكون وتوقف جميع المضخات. يحافظ خزان الحجاب الحاجز الصغير على ضغط النظام أثناء النوم. عندما يتراجع الضغط إلى حد الاستيقاظ، تقوم وحدة التحكم بإعادة تشغيل مضخة الرصاص وترتفع لاستعادة الضغط. تمنع هذه الدورة تشغيل المضخات مقابل صمام مغلق لفترات طويلة، مما يوفر الطاقة ويحمي المضخة من الحرارة الزائدة.

مجموعة حماية المضخة

توفر وحدة التحكم حماية خاصة بالمضخة تتجاوز الحمل الزائد القياسي للمحرك. يستخدم اكتشاف التشغيل الجاف إما مدخلاً رقميًا من مسبار مستوى البئر أو استشعار التيار السفلي للمحرك. رحلة الضغط الزائد مع إعادة الضبط التلقائي تمنع تلف الأنابيب في حالة إغلاق الصمام فجأة. يحد قفل الدورة السريعة من عدد مرات البدء في الساعة لحماية ملفات المحرك. يمنع فقدان الطور ومراقبة تسلسل الطور حدوث أضرار ميكانيكية بسبب الدوران العكسي. يتم ختم جميع أحداث الرحلة بختم زمني وتخزينها في سجل الأخطاء، مع عدد قابل للتكوين من محاولات إعادة الضبط التلقائي قبل أن يتطلب القفل تدخل المشغل.

بنية محرك VFD

تم اختيار VFD للعمل في مضخة عزم الدوران المتغير بمعدل تحميل زائد بنسبة 110% لمدة 60 ثانية. تتيح إمكانية البدء الطائر إمكانية إعادة التشغيل بسلاسة في المضخة الساحلية دون التعثر في التيار الزائد. تتجنب برمجة التردد التخطي نطاقات الرنين الميكانيكي. يعمل التحسين التلقائي للطاقة على تقليل تيار مغنطة المحرك عند الحمل الخفيف، مما يوفر طاقة إضافية عندما تعمل المضخة بأقل من السرعة الكاملة. يعمل خنق وصلة DC المدمج ومرشح RFI على تقليل حقن التيار التوافقي على مصدر الإمداد.

واجهة HMI والمشغل

توفر شاشة اللمس الملونة المثبتة على الباب ضغط النظام ونقطة الضبط في الوقت الحقيقي، وحالة المضخة الفردية، وساعات التشغيل التراكمية وعدد البدء لكل مضخة، وإنذارات نشطة مع سجل الأخطاء، والوصول إلى المعلمات المحمية بكلمة مرور. يدعم التحكم اليدوي في التجاوز أنشطة التشغيل والصيانة.

المراقبة عن بعد والاتصالات

يتصل RS485 Modbus RTU القياسي بجهاز SCADA بالموقع أو بمعدات القياس عن بعد. تتيح البوابة السحابية الاختيارية 4G أو Ethernet الوصول عن بعد عبر متصفح الويب أو تطبيق الهاتف الذكي، مما يوفر الضغط في الوقت الفعلي وحالة المضخة واستهلاك الطاقة وإشعارات التنبيه. يمكن للمشغلين ضبط نقاط ضبط الضغط عن بعد لتلبية متطلبات النظام المحددة.

الضميمة والبناء البيئي

تستخدم الخزانة الأرضية صفائح فولاذية مجلفنة بسمك 1.5-2.0 مم مع طلاء مسحوق مقاوم للأشعة فوق البنفسجية. IP54 هو المعيار لغرف المضخات الداخلية. يتوفر IP55 أو IP65 للبيئات الخارجية وبيئات معالجة المياه. تحافظ تهوية الهواء القسري المفلترة مع التحكم في المروحة الحرارية على درجة الحرارة الداخلية ضمن نطاق تشغيل VFD. بالنسبة للمنشآت الخارجية الاستوائية أو الصحراوية، يمكن تحديد مظلة شمسية وسخان مضاد للتكثيف. يتم دخول الكابل من خلال لوحات الغدة الموجودة في قاعدة الخزانة. تم تصميم الخزانة وتصنيعها وفقًا للمواصفة IEC 61439-1/2، مع توفر جميع المكونات التي تحمل علامة CE والشهادات الإقليمية.

الأسئلة المتداولة

س 1: كيف تحافظ الخزانة على الضغط المستمر؟

يقوم مستشعر الضغط الموجود على رأس الماء الرئيسي بقياس ضغط النظام بشكل مستمر ويرسل إشارة 4-20 مللي أمبير إلى وحدة التحكم. تقوم خوارزمية PID الخاصة بوحدة التحكم بمقارنة الضغط الفعلي بالهدف الذي حدده المستخدم. إذا انخفض الضغط، فإنه يزيد من تردد خرج VFD لتسريع المضخة. إذا ارتفع الضغط، فإنه يبطئ المضخة. يعمل هذا التنظيم ذو الحلقة المغلقة بشكل مستمر، وعادةً ما يحافظ على الضغط ضمن ±0.02 ميجا باسكال من نقطة الضبط.

Q2: كم عدد المضخات التي يمكن التحكم بها في خزانة التحكم بإمدادات المياه ذات الضغط المستمر؟

تدعم التكوينات القياسية من 1 إلى 6 مضخات، مع كون مضختين أو 3 مضخات هي التوزيع الأكثر شيوعًا. في الأنظمة متعددة المضخات، يقوم VFD واحد بتشغيل المضخة ذات السرعة المتغيرة بينما تبدأ المضخات الإضافية بسرعة ثابتة مع ارتفاع الطلب. تم دمج كل منطق تسلسل المضخة والتناوب وتغيير الخطأ في وحدة التحكم.

س3: ما الفرق بين هذه الخزانة وتركيب VFDs منفصل على كل مضخة؟

توفر الخزانة نظام تحكم كاملًا — منطق تسلسل المضخة، وحلقة PID للضغط، والتناوب التلقائي، وتغيير الأخطاء، ووظيفة السكون/الاستيقاظ، وواجهة مستخدم واحدة — كلها موصلة مسبقًا وتم اختبارها في المصنع. لا يمكن لـ VFDs الفردية تنسيق عملية المضخات المتعددة بدون هندسة خارجية كبيرة.

س 4: هل يمكن للنظام العمل مع أو بدون خزان؟

كلاهما. في تطبيق ملء الخزان، تحافظ وحدة التحكم على ضغط النظام بينما يوفر مستشعر المستوى الموجود في الخزان سلطة البدء/الإيقاف. في التكوين الرئيسي المباشر، تحافظ وحدة التحكم على ضغط الخط مباشرة على أنابيب التوزيع، وتعديل سرعة المضخة لتتناسب مع طلب المستهلك دون أي خزان تخزين.

س5: ما هي أنواع المضخات المتوافقة؟

تتحكم الخزانة في المحركات الحثية القياسية ثلاثية الطور المستخدمة في مضخات الآبار الغاطسة، والمضخات العمودية متعددة المراحل، ومضخات الطرد المركزي ذات الشفط الأفقي، والمضخات المعززة المضمنة، عبر 380-480 فولت، 50/60 هرتز. يمكن أيضًا تشغيل المحركات ذات المغناطيس الدائم باستخدام محركات VFD المتوافقة.

س 6: ما هو نطاق الطاقة المتاح؟

تغطي التكوينات القياسية 0.75 كيلووات إلى 400 كيلووات. يعتمد حجم الخزانة على عدد المضخات، وتيار التحميل الكامل لمحرك كل مضخة، ومستوى خطأ الموقع. سيقوم مهندسونا باختيار VFD، والموصلات، وقواطع الدائرة، ونظام التوصيل من بيانات المضخة الخاصة بك.

س7: ما هي خيارات المراقبة عن بعد المتاحة؟

يتصل RS485 Modbus RTU القياسي بموقع SCADA. ترتبط بوابات 4G أو Ethernet الاختيارية بمنصة سحابية، مما يوفر الوصول عبر متصفح الويب أو تطبيق الهاتف الذكي إلى الضغط في الوقت الفعلي، وحالة المضخة، واستهلاك الطاقة، وإنذارات الأعطال، والبيانات التاريخية. تعمل إشعارات الرسائل القصيرة أو التطبيق على تنبيه المشغلين إلى الأخطاء.

س 8: ما هي الصيانة التي تتطلبها الخزانة؟

الفحص الشهري لأختام الأبواب ومرشحات التهوية. فحص ربع سنوي لإنهاء الطاقة. الاختبار الوظيفي السنوي لأجهزة السلامة ومنطق التناوب. تتمتع مراوح التبريد VFD ومكثفات وصلة التيار المباشر بعمر خدمة يتراوح من 5 إلى 10 سنوات ويمكن استبدالها. يجب معايرة جهاز إرسال الضغط سنويًا.

س9: كيف يوفر هذا النظام الطاقة مقارنة بالضخ التقليدي؟

تهدر المضخة ذات السرعة الثابتة المزودة بصمام خنق الطاقة في الضخ مقابل قيود اصطناعية. يقوم VFD بمطابقة سرعة المضخة مباشرة مع الطلب. نظرًا لأن طاقة المضخة تتدرج مع مكعب السرعة، فإن المضخة التي تعمل بسرعة 80% تسحب تقريبًا 50% من الطاقة بأقصى سرعة. مع وضع السكون أثناء فترات عدم الطلب، تحقق التركيبات عادةً انخفاضًا في الطاقة بنسبة تتراوح بين 20% إلى 40%.

ترقية إمدادات المياه الثانوية البلدية - منطقة سكنية شاهقة

خلفية

قامت هيئة المياه البلدية في إحدى المدن الآسيوية الكبرى بإدارة أكثر من 80 محطة ثانوية لتعزيز إمدادات المياه تخدم المجتمعات السكنية الشاهقة. وزودت كل محطة من 200 إلى 800 شقة عبر الأبراج من 18 إلى 35 طابقا. كانت المعدات الموجودة قديمة، إذ استخدمت بعض المحطات صهاريج على السطح مع إعادة تعبئة الصمامات العائمة، بينما استخدمت محطات أخرى مجموعات مضخات ذات سرعة ثابتة مع صمامات لتقليل الضغط. أمرت حكومة المدينة بإجراء ترقية لتحسين جودة الضغط، وإزالة خزانات الأسطح لأسباب تتعلق بالصحة العامة، وخفض استهلاك طاقة الضخ.

التحدي

تخدم كل محطة تعزيز برجًا ذو ملف تعريف متميز للطلب: قمم حادة في الصباح والمساء، وطلب معتدل أثناء النهار، وتدفق قريب من الصفر خلال الليل. وكانت المضخات الحالية ذات السرعة الثابتة تعمل بكامل طاقتها بغض النظر عن الطلب، مما أدى إلى استنزاف الضغط الزائد من خلال صمامات خفض الضغط. أدى هذا إلى إهدار طاقة كبيرة أثناء توليد الحرارة والضوضاء في غرف المضخات. كان لا بد من إزالة خزانات السقف للوفاء باللوائح الصحية الجديدة، وطلبت الهيئة من جميع المحطات الجديدة الإبلاغ عن البيانات إلى منصة SCADA المركزية. كانت المساحة المادية أيضًا ضيقة - حيث تم تحديث معظم غرف المضخات في مناطق الطابق السفلي مع ارتفاع سقف محدود وإمكانية الوصول المقيدة.

لماذا تختار خزانة التحكم بإمدادات المياه ذات الضغط المستمر؟

وبعد تجربة تجريبية ناجحة في ثلاث محطات، اختارت الهيئة خزانات الضغط المستمر المصممة هندسيًا في المصنع. تحتوي حاوية واحدة على VFD، ووحدة التحكم، وموصلات الإخراج لثلاث مضخات رأسية متعددة المراحل، وواجهة ضغط، وشاشة لمس HMI - بما يتوافق مع مساحة اللوحة القديمة. سمح التحكم في الضغط PID بإزالة صمامات خفض الضغط بالكامل. تنوعت سرعة مضخة الرصاص لتتناسب مع الطلب، مع تشغيل مضخات إضافية حسب الحاجة. بين عشية وضحاها، ينام النظام، والضغط الذي يحتفظ به وعاء صغير من الحجاب الحاجز.

استقر ضغط المياه في شقق الطابق العلوي عند الحد الأدنى التنظيمي بغض النظر عن الطلب، دون الضغط الزائد في الطوابق السفلية الذي تسبب فيه النظام القديم. تم قياس استهلاك الطاقة لكل محطة ونقله إلى نظام SCADA التابع للهيئة عبر Modbus، مما يمنح المشغلين رؤية في الوقت الفعلي والقدرة على ضبط نقاط ضبط الضغط عن بعد حسب الارتفاع المحدد لكل برج.

النشر

تم تركيب 32 خزانة ضغط ثابت خلال المرحلة الأولى على مدار 18 شهرًا. تم تحميل كل خزانة مسبقًا ببيانات المضخة ونقاط ضبط الضغط المطابقة للبرج المحدد. يتم الانتهاء عادةً من التشغيل في الموقع لإمدادات التيار الكهربائي المتصلة، وكابلات محرك المضخة، وجهاز إرسال الضغط - في يوم واحد لكل محطة.

نتائج

●  انخفضت شكاوى الضغط المقدمة من سكان الطابق العلوي عبر المجتمعات الـ 32 إلى الصفر خلال ثلاثة أشهر من بدء التشغيل.

●  انخفض استهلاك طاقة المضخة بمعدل 35% مقارنة بخط الأساس السابق للسرعة الثابتة، وهو ما يتجاوز هدف الهيئة البالغ 25%.

●  تم إخراج خزانات السقف من الخدمة وإزالتها، مما أدى إلى التخلص من تكاليف الصيانة المرتبطة والامتثال لجودة المياه.

●  يقوم الآن فريق عمليات مكون من شخصين بإدارة جميع المحطات البالغ عددها 32 محطة عن بعد من نظام SCADA المركزي.

●  قامت الهيئة بتوحيد كابينة الضغط الثابت للمحطات الخمسين المتبقية، ويجري تنفيذ المرحلة الثانية حاليًا.
