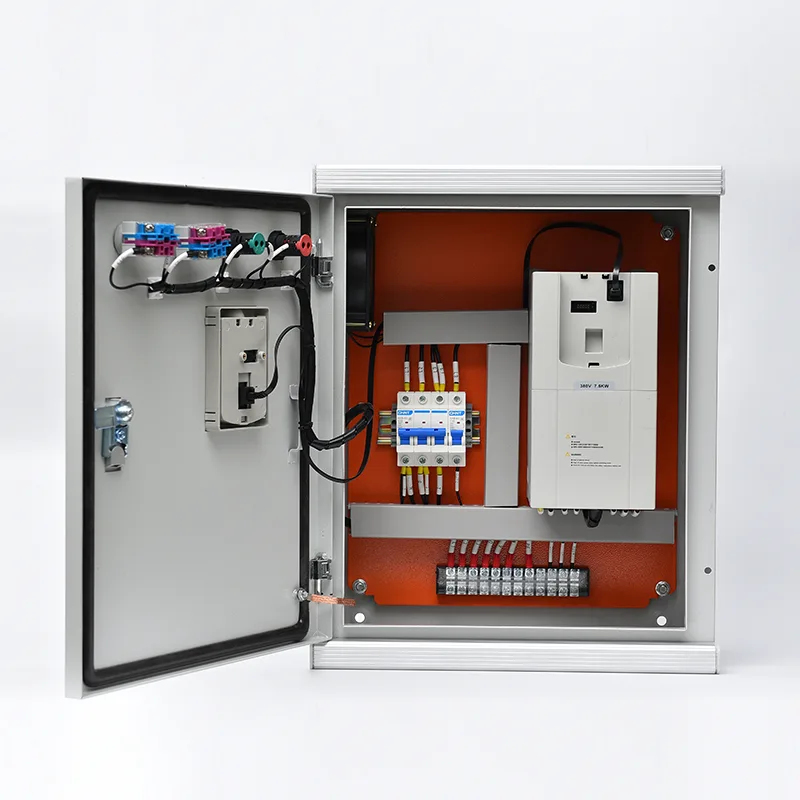

لوحة تحكم VFD

تقع هذه الخزانة في حاوية مصممة لهذا الغرض بتصنيف IP42 إلى IP65، وهي تدمج وحدة محرك متغيرة التردد مع كل البنية التحتية اللازمة للطاقة والتحكم: عزل التيار الكهربائي الوارد، ومفاعلات الخط والحمل للتخفيف التوافقي وحماية كابلات المحرك، وصهر المدخلات أو حماية قاطع الدائرة، ومرشح إخراج dV/dt أو مرشح جيبي كما هو مطلوب، ومجموعة حماية محرك كاملة المواصفات. تتراوح تقييمات الطاقة من 0.75 كيلووات إلى أكثر من 630 كيلووات عبر فئات الجهد القياسية (380 فولت، 400 فولت، 480 فولت، 690 فولت). إن VFD نفسه عبارة عن محرك عالي الأداء للتحكم في ناقلات الحركة يوفر عزم دوران كامل عند سرعة صفر، مع تحسين تلقائي للطاقة ووحدة تحكم PID مدمجة لتنظيم الضغط أو التدفق أو درجة الحرارة. توفر لوحة مفاتيح HMI أو شاشة تعمل باللمس مثبتة على الباب التحكم المحلي والوصول إلى المعلمات والمعلومات التشخيصية، بينما تتيح منافذ الاتصال Modbus RTU/TCP أو Profibus أو Profinet أو Ethernet/IP الإشراف عن بعد والتكامل في أنظمة التشغيل الآلي على مستوى المصنع. يسمح خيار التجاوز اليدوي - باستخدام الموصلات أو مفتاح النقل المتكامل - بتشغيل المحرك مباشرة من مصدر التيار الكهربائي للحفاظ على استمرارية العملية أثناء خدمة القيادة. تغطي وظائف الحماية الشاملة الدائرة القصيرة، والحمل الزائد، والجهد الزائد، والجهد المنخفض، وفقدان الطور، والخطأ الأرضي، وتوقف المحرك، ودرجة الحرارة الزائدة، مع تسجيل جميع أحداث الرحلة لتحليل الصيانة.

تطبيقات المنتج

أينما تستفيد المعدات التي تعمل بمحرك من التحكم في السرعة، وكفاءة الطاقة، وبدء التشغيل الناعم، فإن لوحة التحكم VFD توفر حلاً كاملاً للمحرك مُصمم مسبقًا للتطبيقات الصناعية وتطبيقات البنية التحتية.

محطات ضخ المياه والصرف الصحي

تقوم محطات إمدادات المياه ومعالجة مياه الصرف الصحي التابعة للبلدية بتشغيل مضخات كبيرة ذات طلب متغير على مدار اليوم. تعمل لوحة التحكم VFD التي تقود البئر أو المضخة المعززة أو مضخة النقل على تعديل سرعة المحرك للحفاظ على ضغط الماء الثابت أو التدفق بدون صمامات خنق - مما يحقق توفيرًا في الطاقة بنسبة 20% إلى 40% مقارنة بالتشغيل المباشر عبر الإنترنت بسرعة ثابتة. تعمل إمكانية التشغيل الناعم على التخلص من المطرقة المائية في خطوط الأنابيب الطويلة وتقليل الضغط الميكانيكي على دافعات المضخة والأعمدة والوصلات. في تطبيقات مياه الصرف الصحي، يمنع المنحدر التلقائي التدفقات الإضافية أثناء التدفقات القصوى في الطقس الرطب. تسمح التكوينات الجاهزة للتكرار بتغيير مضخة الخدمة/الاستعداد.

المراوح والمنافخ الصناعية

تعد مراوح الطرد المركزي والمحورية الكبيرة في محطات الطاقة، ومصانع الأسمنت، والمناجم، ومنشآت التصنيع مرشحًا مثاليًا لـ VFD. تتيح الخزانة التحكم الدقيق في تدفق الهواء لهواء الاحتراق، أو العادم، أو استخراج الغبار، أو تبريد العملية دون فقدان خنق ريشة المدخل أو المخمد. يوفر التحكم VFD في مراوح السحب المستحث والمراوح ذات السحب القسري في الغلايات والأفران توفيرًا كبيرًا في الطاقة مع الحفاظ على نسب الهواء إلى الوقود المثالية. تستفيد مراوح استخراج الدخان والتهوية النفقية من ميزة تجاوز رجل الإطفاء في الخزانة، مما يسمح بتشغيل الطوارئ مباشرة على الخط بغض النظر عن حالة VFD.

الضواغط وأنظمة التبريد

تعمل الضواغط اللولبية والترددية والطاردة المركزية في التبريد الصناعي وفصل الهواء وتطبيقات غاز المعالجة بكفاءة أكبر عند التحميل الجزئي عند التحكم في السرعة. تقوم لوحة التحكم VFD بضبط سرعة محرك الضاغط لتتناسب مع متطلبات التبريد أو العملية المتغيرة، مما يحافظ على ضغط الشفط أو التفريغ الدقيق مع تجنب فقدان طاقة دورة التحميل/التفريغ. يوفر التحكم PID المتكامل مع ردود فعل محول الضغط تنظيمًا محكمًا، ويحد التحكم في منحدر التسارع من زيادة تيار بدء التشغيل في النظام الكهربائي للمحطة.

الناقلون والكسارات ومناولة المواد

تتطلب ناقلات التعدين والكسارات المجمعة وأنظمة مناولة المواد السائبة عزم دوران عاليًا وتسارعًا متحكمًا فيه لمنع انزلاق الحزام والصدمات الميكانيكية وانسكاب المواد. توفر لوحة التحكم VFD عزم الدوران الكامل بدءًا من السرعة صفر مع منحدرات تسارع قابلة للبرمجة، مما يحمي علب التروس والوصلات ووصلات الحزام. في تطبيقات الكسارة، تعمل وظيفة الحد الحالي لـ VFD وحماية المماطلة على حماية المحرك من ظروف التحميل الزائد للمواد المحشورة.

أنظمة المياه المبردة والتبريد HVAC

تستخدم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المحطة المركزية المزودة بمبردات متعددة وأبراج تبريد ومضخات تدوير المياه لتعديل التدفق بناءً على حمل المبنى. مضخات المياه المبردة الثانوية التي تستجيب للضغط التفاضلي، والتحكم في سرعة مروحة برج التبريد للحصول على درجة حرارة مياه المكثف المثالية، وتعديل مضخة مياه المكثف كلها تستفيد من التحكم في VFD المدمج في الخزانة مع اتصال BMS عبر BACnet أو Modbus.

الري والضخ الزراعي

تتطلب أنظمة الري المحوري المركزي، والري بالتنقيط، والفيضانات واسعة النطاق معدلات مختلفة لتوصيل المياه عبر موسم النمو. تتيح لوحة VFD الموجودة في محطة الضخ للمشغل تحديد معدل التدفق عبر مقياس الجهد البسيط، أو واجهة HMI، أو إشارة القياس عن بعد - مما يطابق خرج المضخة بدقة مع الطلب على مياه المحاصيل وتخصيص المياه المتاحة.

الغوص العميق الفني

تدمج خزانة VFD محركًا متغير التردد مع جميع الأنظمة الفرعية لإدارة الطاقة والحماية والتحكم - مما يوفر حلاً كاملاً لبدء تشغيل المحرك والتحكم في السرعة في حاوية واحدة تم اختبارها مسبقًا.

مسار الطاقة الرئيسي وحماية الدائرة

يتصل مصدر الإمداد ثلاثي الطور الوارد بعازل رئيسي أو قاطع دائرة مقولب تم تصنيفه لتيار التحميل الكامل للخزانة بالإضافة إلى خسائر محرك الأقراص. يوفر دمج المدخلات حماية مصنفة بواسطة أشباه الموصلات (aR) لمرحلة مقوم VFD، مع تنسيق I²t لضمان إزالة المصهر قبل تلف الصمام الثنائي أثناء الأعطال الداخلية. يتم تضمين مفاعل خطي أو خنق وصلة DC بشكل قياسي لتقليل تشوه التيار التوافقي للإدخال وحماية مكثفات ناقل التيار المستمر لمحرك الأقراص من ارتفاعات الجهد الكهربي من جانب العرض. بالنسبة للتركيبات ذات التشوه التوافقي الكبير في الخلفية أو متطلبات توصيل المرافق الصعبة، يمكن اختيار مرشح توافقي سلبي أو مقوم أمامي نشط.

تقنية محرك VFD

قلب الخزانة عبارة عن VFD عالي الأداء للتحكم في المتجهات يستخدم وحدات طاقة IGBT من الجيل السادس ونواة تحكم DSP أو FPGA عالية السرعة. تتوفر أوضاع التحكم في ناقلات الحركة ذات الحلقة المفتوحة والمغلقة - حلقة مفتوحة لمهمة المضخة والمروحة القياسية، وحلقة مغلقة مع ردود فعل التشفير للتطبيقات ذات عزم الدوران العالي والسرعة المنخفضة مثل الطاردات أو الرافعات. يقوم المحرك بإخراج شكل موجة معدلة بعرض النبض مع تردد تحويل محسّن تلقائيًا، ومتوازن بين الضوضاء الصوتية للمحرك وفقدان المحرك. تتضمن ميزات محرك الأقراص الرئيسية ما يلي:

●  تعزيز عزم الدوران تلقائيًا وتعويض الانزلاق لتشغيل مستقر بسرعة منخفضة

●  إمكانية البدء بالطيران للقبض على محرك متحرك دون التعثر

●  تخطي الترددات القابلة للبرمجة لتجنب الرنين الميكانيكي

●  وحدة تحكم PID مدمجة مع منحدر نقطة الضبط، ومنطق السكون/الاستيقاظ، وردود الفعل ثنائية القناة لتطبيقات الضخ المرحلية

تصفية الإخراج وحماية المحرك

اعتمادًا على مسافة الكابل بين الخزانة والمحرك، يتم تضمين تصفية الإخراج:

مرشح dV/dt: يحد من وقت ارتفاع الجهد وذروة الجهد عند أطراف المحرك للكابل الذي يصل طوله إلى 100-150 مترًا تقريبًا

مرشح جيبي: يوفر شكل موجة شبه جيبية لتشغيل الكابلات التي تتجاوز 150 مترًا ولتطبيقات المضخات الغاطسة حيث يكون عزل لف المحرك حساسًا لضغط الجهد

يتم دمج قواطع الإخراج لاختيار المحرك الاحتياطي عند الحاجة. تعمل وظائف حماية المحرك - الحمل الحراري الزائد، وفقدان الطور، وعدم توازن التيار، واكتشاف المماطلة، والحمل الزائد (التشغيل الجاف)، والخطأ الأرضي - بشكل مستمر في برنامج محرك الأقراص ويتم استكمالها بمرحلات التحميل الزائد الخارجية عند تحديدها.

تجاوز التكوين واستمرارية العملية

تسمح دائرة الالتفافية اليدوية - المُصممة بموصلات ذات تصنيف تشغيلي أو مفتاح نقل متشابك ميكانيكيًا - بتشغيل المحرك مباشرة من مصدر التيار الكهربائي بينما يتم عزل VFD للصيانة. تم تصميم المجازة الالتفافية لنقل الحمولة: يجب إيقاف المحرك قبل التبديل بين وضعي VFD والتجاوز. يمنع التشابك الكهربائي والميكانيكي المتكامل التغذية الخلفية غير المقصودة لطاقة التيار الكهربائي في أطراف خرج المحرك، مما قد يتسبب في أضرار كارثية. يستخدم تكوين الالتفافية التلقائي الاختياري مرحلًا منطقيًا قابلاً للبرمجة أو PLC صغيرًا لإدارة النقل السلس من محرك الأقراص إلى التيار الرئيسي في رحلة VFD، مما يحافظ على استمرارية العملية في التطبيقات المهمة.

تكوينات متعددة المحركات ومتزامنة

بالنسبة للتطبيقات التي يجب أن تتشارك فيها محركات متعددة في محرك واحد (المهمة التسلسلية)، تشتمل الخزانة على موصلات إخراج لكل محرك مع منطق تسلسل قائم على PLC. بالنسبة للتطبيقات متعددة المحركات التي تتطلب سرعة متزامنة - مثل الناقلات المزدوجة أو المكثفات المبردة بالهواء متعددة المراوح - يتم تشغيل محولات الإخراج الفردية من ناقل DC مشترك أو تتم مزامنتها عبر اتصال بين محركات الأقراص عالي السرعة، مع السرعة الرئيسية/التابعة والتحكم في عزم الدوران.

واجهة التحكم، والاتصالات، وHMI

توفر واجهة المشغل المثبتة بالباب إمكانية التشغيل/الإيقاف المحلي، ومرجع السرعة (عبر مقياس الجهد أو الدخول إلى لوحة المفاتيح)، واختيار الوضع (VFD/التجاوز/إيقاف التشغيل)، ومؤشر حالة النظام. تتوفر شاشة اللمس الرسومية HMI للتطبيقات المعقدة متعددة المحركات أو حلقات العمليات، وتعرض معلمات التشغيل في الوقت الفعلي، وبيانات الاتجاه، وسجلات الإنذارات، ومقاييس استهلاك الطاقة.

تدعم منافذ الاتصال كافة البروتوكولات الصناعية الرئيسية: Modbus RTU (RS485)، وModbus TCP، وProfibus DP، وProfinet، وEthernet/IP، وBACnet. يعرض محرك الأقراص مجموعة بيانات شاملة - السرعة والتيار وعزم الدوران والطاقة وجهد ناقل التيار المستمر ودرجة الحرارة وساعات التشغيل واستهلاك الطاقة - لنظام SCADA أو DCS أو BMS الإشرافي. يتم قبول أوامر التشغيل/الإيقاف عن بعد ومرجع السرعة، مع مهلة نبضات القلب واستراتيجيات احتياطية قابلة للتكوين في حالة فقدان الاتصال.

الضميمة والتصميم البيئي

يتم تصنيع الخزانة الأرضية من 1.5 مم إلى 2.0 مم من صفائح الفولاذ المجلفن أو الفولاذ المقاوم للصدأ، ملحومة بشكل مستمر ومغطاة بالمسحوق. تتناسب تقييمات الحماية من IP42 إلى IP65 مع ظروف الموقع:

●  IP42/IP43: غرف الكهرباء الداخلية ومراكز التحكم بالمحركات

●  IP54/IP55: البيئات الصناعية المعرضة للغبار، ومحطات الضخ، والمواقع شبه المكشوفة

●  IP65: تركيب خارجي عند التعرض للمطر والغبار

تستخدم الإدارة الحرارية مزيجًا محسوبًا من الحمل الحراري الطبيعي، والتهوية القسرية المفلترة مع مراوح يمكن التحكم في درجة حرارتها، وفي المنشآت عالية الطاقة أو ذات البيئة المحيطة العالية، يتم استخدام المبادلات الحرارية جو-إلى-هواء أو وحدات تكييف الهواء. يتم التحقق من ارتفاع درجة الحرارة الداخلية للخزانة عن طريق الحساب مقابل درجة حرارة التشغيل القصوى للشركة المصنعة لـ VFD، والتي تتراوح عادة من 40 درجة مئوية إلى 50 درجة مئوية اعتمادًا على خفض القدرة.

الاختبار والشهادة

تخضع كل خزانة VFD لاختبار قبول المصنع المحدد: استمرارية دائرة الطاقة ومقاومة العزل، وتحميل معلمة VFD والتحقق منها وفقًا لجدول المعلمات المعتمد، وأسلاك التحكم من نقطة إلى نقطة، والمحاكاة الوظيفية لبدء/إيقاف، والتحكم في السرعة، ونقل الالتفافية (حيثما تم تركيبها)، والتحقق من قفل الأمان. يتم توفير وثائق FAT الكاملة. تم تصميم الخزانة وتصنيعها وفقًا للمعيار IEC 61439-1/2، مع توفر جميع المكونات التي تحمل علامة CE وشهادة UL عند الحاجة.

الأسئلة المتداولة

س1: ما هو الفرق بين شراء VFD ولوحة التحكم VFD؟

يتطلب VFD المستقل مكونات إضافية للتركيب الكامل: قاطع الدائرة أو الصمامات، ومفاعلات الخط والتحميل، ومرشحات الإخراج لتشغيل الكابلات الطويلة، ودائرة تجاوز إذا كانت استمرارية العملية مطلوبة أثناء خدمة القيادة، ومغلف مع الإدارة الحرارية. تقوم لوحة التحكم VFD بدمج كل هذه الأشياء — التي تم تصميمها مسبقًا، وأسلاكها مسبقًا، واختبارها مسبقًا — في مجموعة واحدة. وهذا يلغي التصميم غير المعروف في الموقع، ويقلل وقت التثبيت، ويوفر نقطة ضمان واحدة لنظام محرك المحرك الكامل.

س2: ما هي تقييمات الطاقة والفولتية المتوفرة؟

تغطي التكوينات القياسية 0.75 كيلووات إلى 630 كيلووات عبر إمدادات ثلاثية الطور 380 فولت، و400 فولت، و480 فولت، و690 فولت. تتوفر تقييمات الطاقة الأعلى عند الطلب. تم تصميم كل خزانة لتناسب بيانات لوحة اسم المحرك المحددة التي تقدمها - الطاقة، والجهد، وتيار التحميل الكامل، والتشغيل.

Q3: إلى أي مدى يمكن لكابل المحرك أن يمتد بين الخزانة والمحرك؟

تعتمد حدود طول الكابل على تصفية الإخراج المثبتة. بدون التصفية، عادةً ما تحدد الشركة المصنعة لـ VFD طول الكابل بـ 50 مترًا. يقوم مرشح dV/dt بتوسيع هذا إلى حوالي 150 مترًا. يسمح المرشح الجيبي بتشغيل الكابل لمسافة تتجاوز 300 متر، ويوصى به بشدة للمضخات والمحركات الغاطسة ذات العزل المتعرج غير المعروف أو القديم. سنختار مرشح الإخراج المناسب بناءً على بيانات التثبيت الخاصة بك.

س 4: هل يمكن للخزانة التحكم في محركات متعددة؟

نعم، في العديد من التكوينات: الخدمة التسلسلية (VFD واحد، محركات متعددة، تشغيل واحد فقط في المرة الواحدة مع موصلات الإخراج التي تحدد المحرك النشط)، محرك متعدد متزامن (عدة محركات VFD في خزانة واحدة تشترك في ناقل DC أو الاتصال لمطابقة السرعة الرئيسية/التابعة)، أو التحكم المستقل (عدة محركات VFD مستقلة في خزانة واحدة أكبر). أخبرنا بطلبك وسنقوم بتصميم الهيكل الصحيح.

س5: كيف تتكامل لوحة التحكم VFD مع نظام SCADA أو DCS الخاص بمصنعي؟

يتصل منفذ اتصال VFD — Modbus RTU، أو Modbus TCP، أو Profibus، أو Profinet، أو Ethernet/IP، أو BACnet — مباشرة بنظامك الإشرافي. تتوفر جميع البيانات التشغيلية والإنذارات والتشخيصات. يتم دعم التحكم ثنائي الاتجاه (التشغيل/الإيقاف عن بعد، مرجع السرعة)، مع سلوك فقدان الاتصال القابل للتكوين لضمان التشغيل الآمن في حالة فشل الشبكة.

س7: ما هي الصيانة التي تتطلبها الخزانة؟

تتسم الصيانة الروتينية بالبساطة: التنظيف نصف السنوي أو استبدال مرشحات التهوية، والفحص الحراري السنوي لنهايات الطاقة، والاختبار الوظيفي السنوي للدائرة الالتفافية وأقفال الأمان. يتمتع VFD نفسه بعمر خدمة محدد لمكثفات وصلة التيار المستمر ومراوح التبريد - عادةً من 5 إلى 10 سنوات اعتمادًا على ظروف التشغيل - وهذه مكونات قابلة للاستبدال. تم توثيق جداول الصيانة الكاملة في دليل التشغيل.

س 8: هل يمكن أن تعمل الخزانة في بيئة متربة أو ذات درجة حرارة عالية؟

نعم. يتم تحديد تصنيف حماية العلبة واستراتيجية الإدارة الحرارية بناءً على ظروف موقعك. بالنسبة للبيئات المتربة، يتم تحديد IP55 أو IP65 مع مرشحات السحب ذات الترشيح الدقيق. بالنسبة لدرجات الحرارة المحيطة التي تزيد عن 40 درجة مئوية، يضمن نظام تخفيض التردد VFD، أو تكييف هواء الخزانة، أو المبادلات الحرارية بين الهواء والماء توفير ظروف داخلية آمنة. سنقوم بتقييم بيانات موقعك خلال المرحلة الهندسية ونقترح التصلب البيئي المناسب.

M5 تسليط الضوء على العملاء

مرفق مياه إقليمي – برنامج تحديث محطة الضخ

خلفية

قامت إحدى مرافق المياه الإقليمية في أمريكا الجنوبية بتشغيل أكثر من 60 بئرًا ومحطة ضخ معززة عبر شبكة التوزيع التابعة لها، لتخدم ما يقرب من مليوني نسمة. كان عمر العديد من محطات الضخ عقودًا من الزمن، وكانت تستخدم بادئ تشغيل مباشر على الخط ذو سرعة ثابتة مع صمامات خنق للتحكم في التدفق. واجهت المنشأة ارتفاعًا في تكاليف الطاقة، وأعطالًا متكررة في المضخات والأنابيب بسبب المطرقة المائية والضغط الميكانيكي، وصعوبة متزايدة في الحصول على قطع غيار لأجهزة التحكم القديمة.

التحدي

اختارت الشركة تحديث محطات الضخ الخاصة بها باستخدام التحكم في VFD في برنامج مرحلي، يستهدف أكبر 20 محطة أولاً. قدمت كل محطة ملفًا مشابهًا: مجموعتان إلى أربع مجموعات من مضخات الخدمة/الاستعداد (45 كيلو وات إلى 200 كيلو وات)، وكابلات طويلة للمحرك (غالبًا ما تتجاوز 150 مترًا إلى مضخات الآبار الغاطسة)، وبيئات شبه خارجية متربة في المواقع النائية، ودعم كهربائي محدود في الموقع لصيانة النظام المعقدة.

وشملت القيود المحددة ما يلي:

●  كان على حل VFD أن يستوعب تمديدات الكابلات الطويلة إلى المضخات الغاطسة دون الإضرار بعزل ملفات المحرك

●  كان التجاوز اليدوي إلزاميًا للحفاظ على إمدادات المياه أثناء خدمة VFD، حيث لم يكن لدى العديد من المحطات مضخات احتياطية احتياطية

●  كانت إمكانية المراقبة عن بعد ضرورية لتقليل زيارات الموقع المكلفة

●  يجب إكمال التركيبات الكهربائية من قبل مقاولين محليين يتمتعون بالحد الأدنى من الخبرة في تشغيل VFD

لماذا تختار لوحات التحكم VFD الخاصة بنا؟

بعد تقييم كل من التعديلات التحديثية لـ VFD من مصادر المكونات ولوحات التحكم VFD المدمجة، اختارت الأداة منهج الخزانة. وكانت الفوائد واضحة:

●  تم تصميم كل خزانة في المصنع بمرشحات جيبية للإخراج تتوافق مع طول الكابل المحدد ونوع عزل المحرك، مما يزيل أي خطر لتلف لف المحرك الناتج عن ارتفاع جهد الموجة المنعكسة

●  إن دائرة الالتفافية اليدوية المتكاملة، التي تم توصيلها مسبقًا واختبارها، أعطت الثقة للمرافق بأن إمدادات المياه ستستمر أثناء أي حدث خدمة VFD

●  تم تحميل HMI المثبت على الباب وVFD ذات المعلمات الكاملة في المصنع ببيانات منحنى المضخة، وإعدادات التحكم في الضغط PID، وعتبات الحماية القياسية للأداة - مما يتيح للمقاولين المحليين تشغيل كل خزانة عن طريق توصيل مصدر التيار الكهربائي، ومحرك المضخة، ومحول الضغط

●  وحدات المراقبة عن بعد GPRS/4G في كل خزانة تنقل البيانات التشغيلية - التدفق، والضغط، واستهلاك الطاقة، وساعات التشغيل، وحالة الإنذار - مباشرةً إلى منصة SCADA المركزية الخاصة بالمرافق

العبوات الحاصلة على تصنيف IP55 مع مداخل ترشيح دقيقة ومظلات شمسية تناسب بيئات محطات الضخ المكشوفة والمتربة

النشر

تم تصنيع عشرين خزانة VFD (من 45 كيلو وات إلى 200 كيلو وات)، تحتوي كل منها على مرشح جيبي للإخراج، وتجاوز يدوي، وحاوية IP55، وقياس عن بعد GPRS، والتحكم في الضغط PID المُكون مسبقًا. تم شحن الخزانات كوحدات كاملة تم اختبارها في المصنع. قام مقاولون كهربائيون محليون بتركيب الخزانات وتشغيلها بالتسلسل على مدار برنامج مدته 10 أشهر. تم توفير دعم التشغيل عن بعد من قبل مهندسي الشركة المصنعة عبر رابط الفيديو للمحطات الثلاث الأولى. تم تشغيل المحطات اللاحقة بشكل مستقل من قبل الفرق المحلية باستخدام الوثائق الموحدة.

نتائج

انخفض استهلاك الطاقة عبر المحطات العشرين الحديثة بمعدل 32% مقارنة بتشغيل الصمام الخانق السابق، مع مطابقة محركات VFD لسرعة المضخة بدقة مع طلب النظام.

انخفضت تكاليف صيانة المضخات والأنابيب بشكل كبير: تم التخلص من أحداث المطرقة المائية، وتم إطالة عمر محمل المضخة وختمها من خلال انحدار البداية الناعمة.

لم يحدث أي فشل في عزل المحرك عبر 20 محطة مع كابل يصل طوله إلى 250 مترًا، مما يؤكد صحة مواصفات المرشح الجيبي.

يقوم الآن فريق العمليات المركزية التابع للمرفق بمراقبة جميع المحطات العشرين من لوحة تحكم SCADA واحدة، ويتلقى إنذارات رسائل نصية قصيرة آلية لأي رحلة للمضخة أو انحراف في الضغط - مما يقلل من زيارات الموقع التفاعلية بنسبة تزيد عن 60%.

وقد أدى نجاح المرحلة الأولى إلى قيام المرافق بتوسيع البرنامج ليشمل محطات الضخ الأربعين المتبقية، والتوحيد القياسي لنفس مواصفات خزانة VFD وتمكين التدريب الموحد على الصيانة ومخزون قطع الغيار عبر الشبكة بأكملها.
