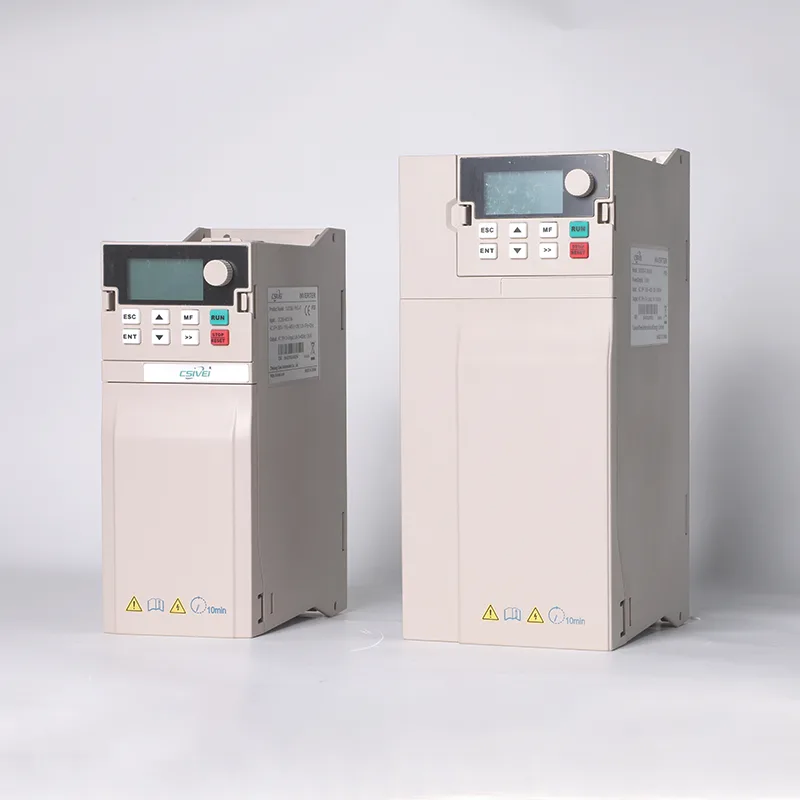

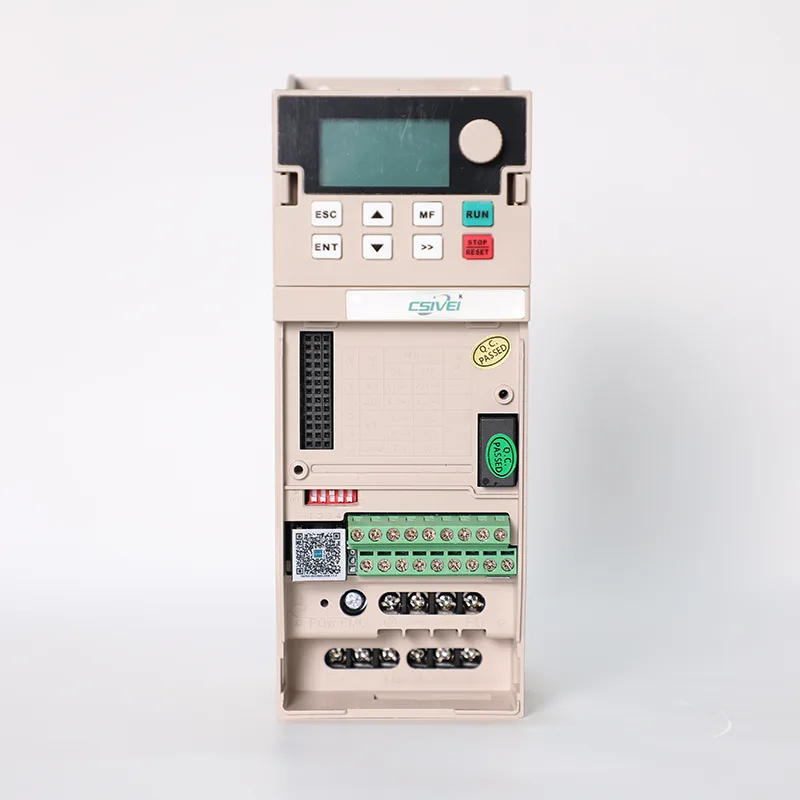

يعد محول المضخة العاكس ذو الأداء العالي لمصنع CSIVEI بمرحلة واحدة في 3 مراحل بقدرة 11 كيلو وات حلاً مدمجًا وعالي الكفاءة لأنظمة ضخ الطاقة الشمسية ثلاثية الطور. فهو يشتمل على خوارزميات MPPT بكفاءة تتبع تصل إلى 99%، مما يتيح الاتصال المباشر بالمصفوفات الشمسية بدون بطاريات. يدعم المحرك كلاً من التحكم V/F والتحكم في المتجهات، مما يضمن بدء التشغيل السلس للمضخة حتى في ظل انخفاض الإشعاع. تشتمل وظائف الحماية المضمنة على الجهد الزائد، والجهد المنخفض، والتيار الزائد، والتشغيل الجاف، والكشف عن انفجار الأنابيب. يسمح غلاف IP20 بالتركيب جنبًا إلى جنب. مثالية لري المزارع الصغيرة ونوافير الحدائق ونقل المياه في المناطق النائية. يقدم CSIVEI أداءً موثوقًا مع سهولة التشغيل.
| نموذج | 1 مرحلة في 3 مراحل خارج مضخة 11 كيلو واط العاكس |
| جهد الإدخال | تيار متردد، 1PH، 220 فولت (-15%)~240 فولت (+10%) |
| تيار متردد، 3PH، 380 فولت (-15%)~440 فولت (+10%) | |
| التردد المقدر | 50/60 هرتز |
| نطاق التردد | ±5%(47.5~63 هرتز) |
| الجهد الناتج | 0-جهد الخرج |
| تردد الإخراج | 0.1 ~ 500 هرتز |
| أعلى تردد | التحكم في ناقلات الأمراض: 0 ~ 500 هرتز |
| التحكم الخامس/F: 0 ~ 500 هرتز | |
| تردد الناقل | 0.8 كيلو هرتز ~ 8 كيلو هرتز |
| يمكن تعديل تردد الموجة الحاملة تلقائيًا وفقًا لخصائص الحمل | |
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز |
| إعداد المحاكاة: الحد الأقصى للتردد × 0.025% | |
| طريقة التحكم | SVC التحكم في ناقلات الحركة ذات الحلقة المفتوحة |
| التحكم في سرعة الحلقة المفتوحة V/F | |
| عزم الدوران البداية | 0.5 هرتز/150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5%(سفك) |
| القدرة الزائدة | 150% التصنيف الحالي: 60 ثانية، 170% التصنيف الحالي: 12 ثانية، 190% التصنيف الحالي: 1.5 ثانية |
| زيادة عزم الدوران | تعزيز عزم الدوران التلقائي؛ تعزيز عزم الدوران اليدوي: 0.1%~30.0% |
| منحنى V/F | ثلاث طرق: 1.خطي، 2.متعدد البؤر، 3.منحنى V/F من نوع الطاقة |
| فصل V/F | طريقتان: منفصلتان بالكامل، شبه منفصلتان |
| منحنى التسارع والتباطؤ | طرق التسارع والتباطؤ الخطية أو المنحنية S. نوعان من أوقات التسارع والتباطؤ، بنطاق زمني من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد الكبح DC: 0.00 هرتز ~ الحد الأقصى للتردد |
| وقت الكبح: 0.0 ثانية ~ 36.0 ثانية | |
| القيمة الحالية لتشغيل الفرامل: 0.0%~100.0% | |
| التحكم في الركض | نطاق تردد الركض: 0.00 هرتز إلى أقصى تردد. تسارع الركض ووقت التباطؤ: 0.0 ثانية إلى 6500.0 ثانية |
| معرف المنتج المدمج | يمكنها بسهولة تحقيق نظام التحكم في الحلقة المغلقة للتحكم في العملية |
| أفر | عندما يتغير جهد الشبكة، يمكنها تلقائيًا الحفاظ على جهد خرج ثابت. |
| الحد من عزم الدوران والتحكم فيه | تعمل ميزات "الحفار" على الحد تلقائيًا من عزم الدوران أثناء التشغيل لمنع رحلات التيار الزائد المتكررة |
مصمم لإمدادات المياه للمجتمعات الريفية، يعمل نظام VFD على تشغيل المضخات التي ترفع المياه من الآبار أو الأنهار أو الخزانات إلى صهاريج تخزين مرتفعة أو شبكات التوزيع المباشرة. يعمل النظام تلقائيًا: عندما تكون الطاقة الشمسية كافية، تملأ المضخة الخزان؛ عندما يمتلئ الخزان، يدخل محرك الأقراص في وضع السكون، مما يحافظ على الحياة الميكانيكية. مثالية لأكشاك المياه في القرية، وأنظمة المياه المدرسية، وإمدادات العيادات الصحية. يضمن نظام PID المدمج الضغط المستمر في الخزانات المرتفعة، بينما تستخرج خوارزمية MPPT أقصى قدر من الطاقة من الألواح الشمسية حتى في الأيام الملبدة بالغيوم. يوفر هذا الحل مياه نظيفة ومنخفضة التكلفة للشرب والصرف الصحي دون الاعتماد على الديزل أو الشبكة.
تعد حماية المضخة من التلف أمرًا بالغ الأهمية في أنظمة المياه بالطاقة الشمسية. يشتمل عاكس المضخة CSIVEI 1 Phase in 3 Phase Out 11kw على مجموعة شاملة من وسائل الحماية الخاصة بالمضخة:
● الحماية من التشغيل الجاف - تراقب مستشعر التيار أو الطاقة أو التدفق الاختياري؛ يوقف المضخة عند نفاد مصدر المياه ويعيد المحاولة تلقائيًا بعد فترة زمنية قابلة للضبط.
● اكتشاف انفجار الأنبوب/انخفاض التدفق - يكتشف الانخفاض المفاجئ في التيار مما يشير إلى تمزق الأنبوب أو تسربه، ويتم إيقاف تشغيله لمنع الفيضان.
● الحماية من التيار الزائد والحمل الزائد - تمنع ارتفاع درجة حرارة المضخة بسبب الرمل أو التقشر أو فشل المحمل.
● إيقاف تشغيل الجهد الكهربي المنخفض والجهد الزائد - يحمي المحرك والمحرك من مدخلات الطاقة الشمسية غير المستقرة.
● الري المضاد للعكس - عندما تتوقف المضخة، يمكن التحكم في صمام عدم الرجوع لمنع تدفق المياه العكسي الذي يؤدي إلى دوران المحرك للخلف.
تعمل وسائل الحماية هذه على إطالة عمر المضخة وتقليل زيارات الصيانة وتوفير توصيل موثوق للمياه في منشآت الطاقة الشمسية النائية.
س1: هل يحتوي محرك الأقراص هذا على شبكة Wi-Fi أو شبكة خلوية مدمجة للمراقبة عن بعد؟
ج: يحتوي محرك الأقراص على منفذ RS485 Modbus RTU. لتمكين المراقبة اللاسلكية، أضف بوابة خارجية (على سبيل المثال، CSIVEI CloudBox) تتصل عبر Wi‑Fi أو Ethernet أو 4G. تقوم البوابة بتحميل البيانات إلى CSIVEI Cloud أو الأنظمة الأساسية التابعة لجهات خارجية.
س2: هل يمكنني تشغيل المضخة مباشرة من الألواح الشمسية بدون بطاريات؟
ج: نعم. تم تصميم عاكس المضخة CSIVEI 1 Phase in 3 Phase Out 11kw للتشغيل المباشر من الطاقة الشمسية إلى المضخة. يستخدم MPPT لتحويل التيار المستمر المتغير من الألواح إلى تيار متردد ثابت للمضخة. يبدأ التشغيل تلقائيًا عندما تتجاوز الطاقة الشمسية عتبة المضخة ويتوقف عندما تكون غير كافية، مما يحمي المحرك.
س3: هل أحتاج إلى قاطع تيار مستمر بين اللوحات ومحرك الأقراص؟
ج: نعم، يعد قاطع الدائرة الكهربائية المقدر بالتيار المستمر أو قطع الاتصال المنصهر أمرًا إلزاميًا للسلامة والامتثال للتعليمات البرمجية. توصي CSIVEI باستخدام قاطع تيار مستمر ثنائي القطب بحجم 1.25x الحد الأقصى لتيار التيار المستمر.
س 4: كيف يمكنني ضبط وضع الضغط المستمر؟
ج: قم بتوصيل جهاز إرسال ضغط 4‑20 مللي أمبير بالمدخل التناظري AI1. قم بتعيين المعلمة P.00 = 1 (وضع PID). ثم ضبط الضغط المستهدف في ص.77 (الوحدات الهندسية). سيقوم محرك الأقراص بضبط سرعة المضخة للحفاظ على هذا الضغط بغض النظر عن اختلاف الطاقة الشمسية.
س5: ما هو العمر المتوقع لهذا VFD الشمسي؟
ج: مع التركيب الصحيح (نظيف، جاف، ضمن حدود درجة الحرارة)، يستمر محرك الأقراص عادةً لمدة تتراوح بين 10 و15 عامًا. تتقادم المكثفات الإلكتروليتية بشكل أسرع في البيئات الحارة - فالحفاظ على درجة حرارة محيطة أقل من 40 درجة مئوية يطيل عمرها. قد تحتاج مروحة التبريد إلى الاستبدال كل 5 إلى 7 سنوات.
لقد تم تشغيل النظام بدون أخطاء لمدة 3 سنوات، مما أدى إلى إحداث تحول في النشاط الصحي والاقتصادي للمجتمع.
