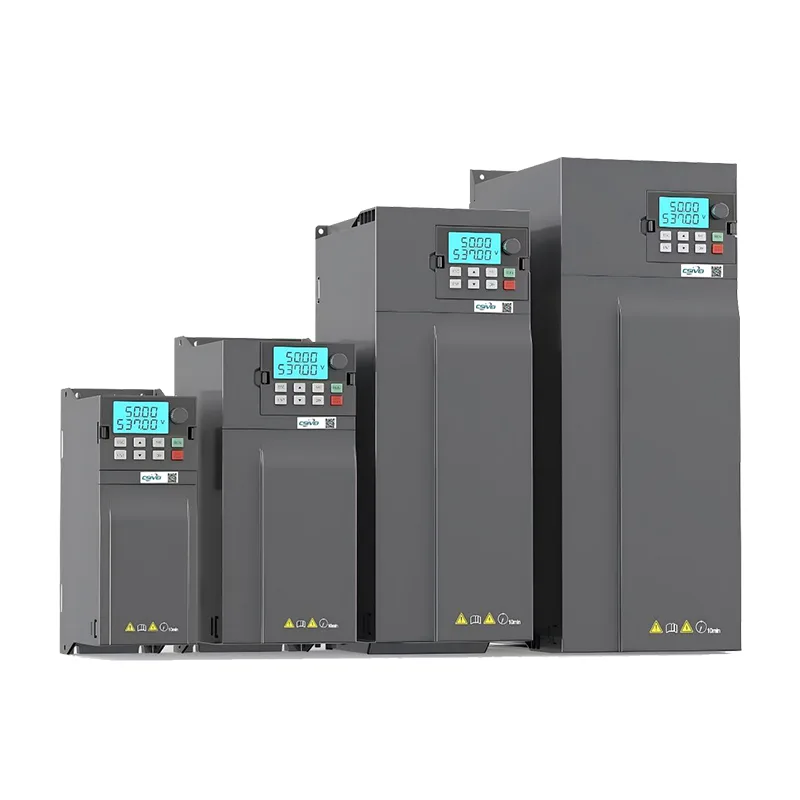

محرك تيار متردد ثلاثي الطور عالي الأداء VFD

قم بشراء محرك VFD عالي الأداء ثلاثي الطور للتيار المتردد من مصنع Csivei في الصين. إنه مصمم للتطبيقات الصناعية الثقيلة ومناسب للمراوح الكبيرة ومضخات الطرد المركزي والضواغط وناقلات خطوط الإنتاج. إنه يوفر عزم دوران استثنائي واستقرارًا في ظل التشغيل المستمر. مدعومًا بتحكم متقدم في ناقل الحلقة المغلقة، يدعم محرك الأقراص هذا عزم الدوران العالي لبدء التشغيل، ووظيفة PLC المدمجة، وبروتوكولات الاتصال المتعددة (Modbus، وProfibus اختياري)، ولوحة مفاتيح LCD بديهية للمراقبة في الوقت الفعلي. تضمن حاوية IP20 مع مرشح IP40 الاختياري الموثوقية في البيئات الصعبة.

ما هو محرك التيار المتردد ثلاثي الطور عالي الأداء VFD ولماذا هو مهم؟

في جوهره، يقوم محرك التردد المتغير بتنظيم سرعة المحرك وعزم الدوران عن طريق ضبط التردد والجهد للطاقة الموردة. لكن CSIVEI VFD الخاص بنا يتجاوز التحكم الأساسي في السرعة.

فهو يتيح التشغيل السلس لتقليل الضغط الميكانيكي، والاستجابة الديناميكية لعزم الدوران للأحمال الثقيلة، وتحسين الطاقة في الوقت الفعلي مما يقلل بشكل مباشر من استهلاك الكهرباء. بالنسبة للعمليات التي تتطلب تزامنًا دقيقًا — مثل الناقلات متعددة الأقسام، أو أنظمة التجميع، أو المضخات التي يتم التحكم فيها بالضغط — يوفر محرك الأقراص هذا الدقة وقابلية التكرار التي تتطلبها العملية الخاصة بك.

باختصار، فهو يحول المحرك ذو السرعة الثابتة إلى مشغل مرن وذكي يتكيف مع احتياجات الإنتاج الخاصة بك في الوقت الفعلي.

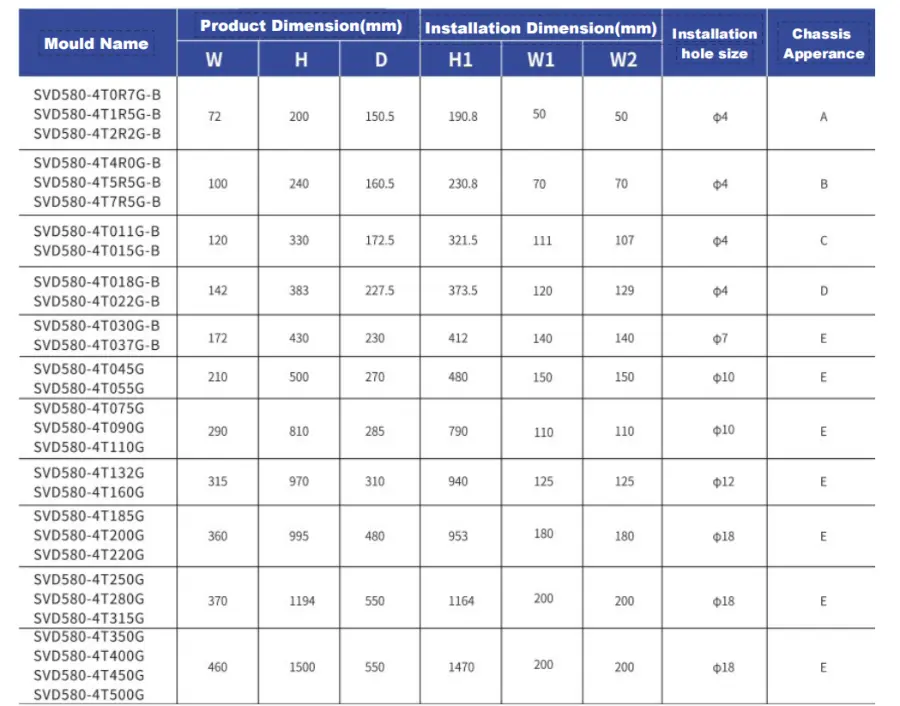

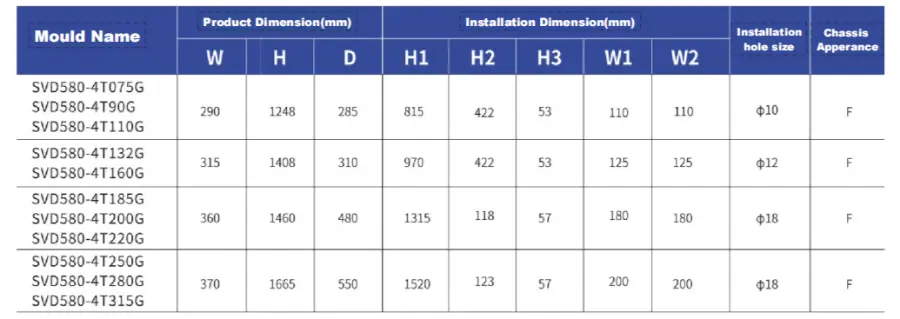

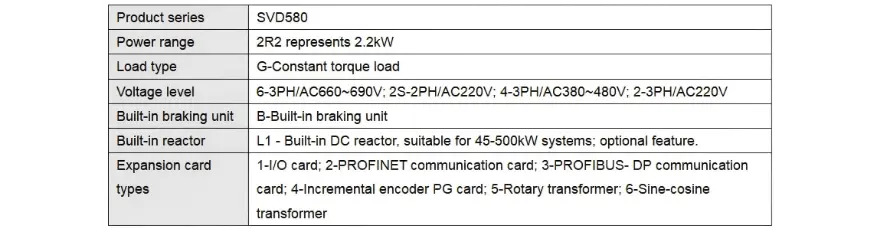

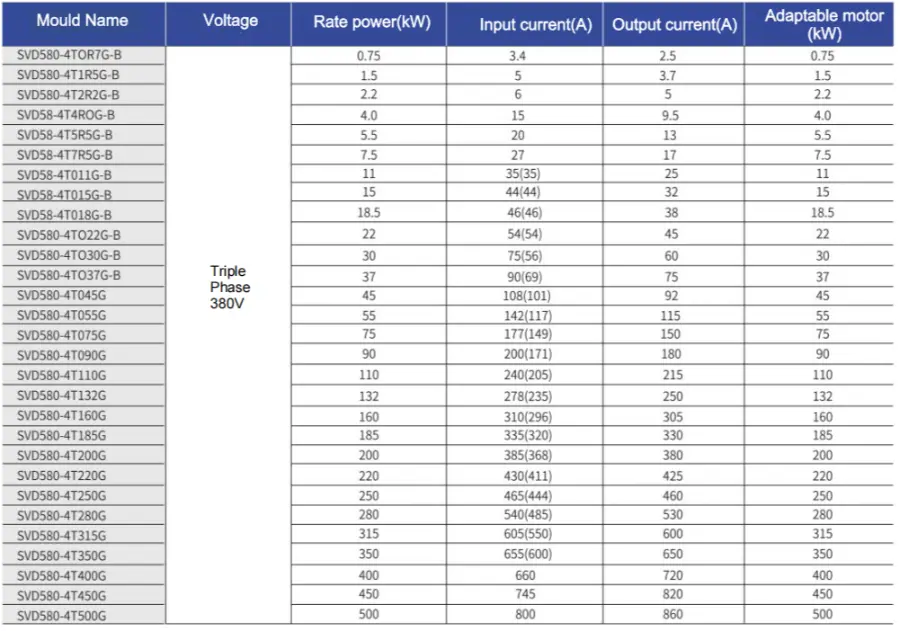

المعلمات والمواصفات الأساسية

المزايا الرئيسية

1. عزم دوران استثنائي منخفض التردد

يوفر محرك VFD عالي الأداء ثلاثي الطور AC عزم دوران مقدر بنسبة 150% عند 0.5 هرتز في وضع التحكم في ناقل الحركة بدون مستشعر (SVC). ويعني ذلك بدء تشغيل موثوقًا وتشغيلًا مستقرًا حتى في ظل الأحمال الأولية الثقيلة - مثل الكسارات أو مضخات الملاط أو المراوح ذات القصور الذاتي العالي - حيث غالبًا ما تتعثر محركات الأقراص التقليدية أو تتوقف.

2. تحديد عزم الدوران المدمج (ميزة "الحفارة")

على عكس محركات VFD القياسية التي تعمل ببساطة على التيار الزائد، فإن محرك الأقراص الخاص بنا يشتمل على وظيفة ذكية للحد من عزم الدوران. يقوم تلقائيًا بتغطية عزم الدوران أثناء تغييرات الحمل المفاجئة، مما يمنع الصدمات الميكانيكية ووقت التوقف غير المتوقع. تعتبر هذه الميزة ذات قيمة خاصة للتطبيقات ذات الأحمال المتقلبة، مثل الخلاطات وأجهزة البثق ومعدات الرفع.

3. تنظيم الجهد التلقائي (AVR)

عندما يتقلب جهد الشبكة — وهو أمر شائع في المناطق الصناعية — تحافظ وظيفة AVR على جهد خرج ثابت للمحرك. وهذا يحمي اللفات الخاصة بك، ويضمن عزم دوران ثابت، ويمنع رحلات الجهد المنخفض المزعجة.

4. أوضاع التحكم المرنة

اختر بين التحكم في المتجهات ذو الحلقة المفتوحة SVC للاستجابة الديناميكية عالية الأداء، أو التحكم V/F للتطبيقات الأبسط من نوع المروحة/المضخة. يدعم المحرك أيضًا فصل V/F، مما يسمح بتعديل مستقل للجهد والتردد لإعدادات المحرك المتخصصة.

5. وظائف PLC وPID المتكاملة

تتعامل القدرة المنطقية القابلة للبرمجة المضمنة مع مهام التشغيل الآلي البسيطة دون الحاجة إلى PLC خارجي. تتيح وحدة التحكم PID المدمجة إمكانية التحكم في العملية ذات الحلقة المغلقة - على سبيل المثال، الحفاظ على ضغط ثابت في نظام إمداد المياه أو درجة حرارة ثابتة في المبرد - باستخدام مستشعرات التغذية المرتدة القياسية.

التطبيقات النموذجية

تم تصميم محرك CSIVEI High Performance 3 Phase AC Drive VFD للتطبيقات الصناعية الثقيلة التي تتطلب عزم دوران عاليًا وواجبًا مستمرًا:

المضخات الكبيرة – مضخات الري، مضخات الصرف، مضخات إمدادات المياه الرئيسية

ضواغط الطرد المركزي – ضواغط الهواء الصناعية وأنظمة التبريد

مبردات HVAC – المبردات اللولبية، ومبردات الطرد المركزي، ومعالجات الهواء الكبيرة

معدات التعدين – مضخات الطين، مراوح التهوية، الكسارات

آلات تشغيل المعادن – المخارط، آلات الطحن، المكابس

ومن خلال التحكم المتقدم في ناقلات الأمراض وخيارات الاتصال المتعددة، فإنه يتكامل بسلاسة مع خطوط الإنتاج الآلية.

الأسئلة الشائعة

هل أحتاج إلى مقاوم فرامل خارجي؟

ذلك يعتمد. إذا كنت بحاجة إلى تباطؤ سريع أو كان الحمل ذا قصور ذاتي مرتفع - مثل أجهزة الطرد المركزي أو الرافعات أو الرافعات أو اللفافات - فنعم، ستحتاج إلى واحدة. في محركات الأقراص التي تحتوي على وحدة فرامل داخلية، يتعامل المقاوم مع الطاقة المتجددة لتجنب أخطاء الجهد الزائد وتقصير أوقات التوقف. بالنسبة للمراوح والمضخات ذات التباطؤ الأبطأ، يمكنك عادةً تخطيها.

ما هي بروتوكولات الاتصال المدعومة؟

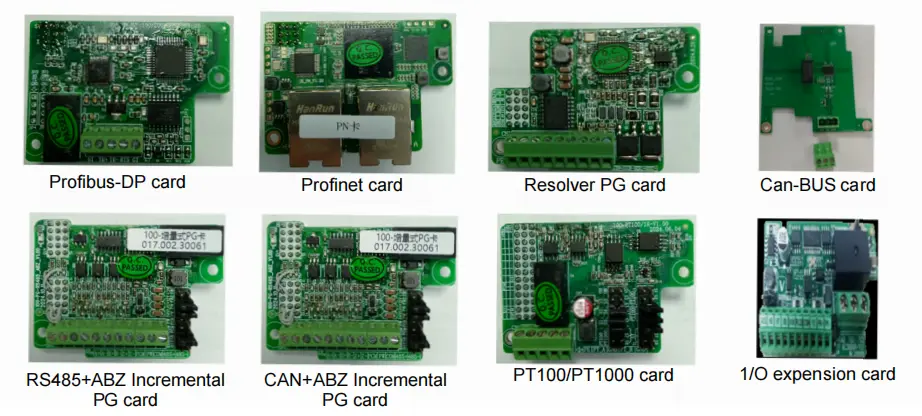

تأتي جميع محركات أقراص CSIVEI مزودة بـ Modbus RTU عبر RS485 بشكل قياسي. تتوفر وحدات اختيارية لـ Profibus DP، وProfinet، وEthernet/IP، وCANopen، وDeviceNet. يتيح لك ذلك التكامل مع أنظمة PLC وSCADA الرئيسية للمراقبة عن بعد وتغييرات المعلمات والتحكم المركزي.

ما هي وسائل الحماية المضمنة في محرك الأقراص؟

تشتمل محركات الأقراص CSIVEI على مجموعة قوية من وسائل الحماية: الجهد الزائد، والجهد المنخفض، والتيار الزائد، والدائرة القصيرة، ودرجة الحرارة الزائدة (المشتت الحراري)، وفقدان الطور عند الإدخال أو الإخراج، والتحميل الزائد للمحرك (الحمل الحراري الزائد الإلكتروني، I²t). تساعد هذه الأشياء في الحفاظ على سير الأمور بشكل موثوق وإطالة عمر المعدات.

كيف يقوم VFD بتوفير الطاقة؟

بالنسبة لأحمال عزم الدوران المتغيرة مثل المراوح والمضخات، تتبع الطاقة قوانين الألفة - فهي تتناسب مع مكعب السرعة. يؤدي انخفاض السرعة بنسبة 20% إلى تقليل استخدام الطاقة بنسبة 50% تقريبًا. تعمل ميزة تحسين الطاقة التلقائية (AEO) على تقليل الجهد الكهربي ليتناسب مع الحمل الفعلي لتحقيق توفير إضافي. يعمل وضع السكون أيضًا على إيقاف تشغيل المحرك أثناء فترات انخفاض الطلب، مما يؤدي إلى التخلص من سحب الطاقة في وضع الخمول.

ما هو العمر الافتراضي النموذجي لـ VFD، وكيف يمكنني الحفاظ عليه؟

مع التركيب والظروف المناسبة، يمكن أن يستمر VFD لمدة 10-15 سنة. الصيانة الأساسية: حافظ على نظافة العلبة - تراكم الغبار يقتل كفاءة التبريد؛ فحص مراوح التبريد (عادة ما تدوم من 3 إلى 7 سنوات؛ استبدلها إذا كانت مزعجة أو معطلة)؛ فحص مكثفات ناقل التيار المستمر - التي تتقادم بمرور الوقت ودرجة الحرارة - إذا تم تخزين محرك الأقراص على مدار عامين، فقم بإصلاح الأغطية قبل تشغيله؛ مراقبة درجة الحرارة المحيطة؛ قم بعمل نسخة احتياطية من المعلمات على لوحة المفاتيح أو وحدة التخزين الخارجية من حين لآخر. يساعد الفحص السريع كل 6-12 شهرًا على تجنب المفاجآت.

دراسة حالة العملاء

واجه أحد مصانع تجهيز الأغذية أكوامًا متكررة من المنتجات وفجوات عبر أقسام الناقل المتعددة. كانت تعديلات السرعة اليدوية غير فعالة وتسببت في توقف الخط بشكل متكرر.

الحل لدينا- تم تركيب ثلاثة محركات VFD لمحرك CSIVEI عالي الأداء ثلاثي الطور AC على أقسام الناقل الرئيسية، وتم ربطها عبر Modbus بوحدة التحكم المنطقية القابلة للبرمجة (PLC) المركزية للتحكم المنسق في السرعة.

النتائج المحققة:

تتم مزامنة سرعات الناقل تلقائيًا مع معدلات الإنتاج في الوقت الفعلي

تم تقليل وقت التوقف عن العمل بنسبة 25%

تم تقليل وقت تغيير المنتج من 30 دقيقة إلى 10 دقائق

وتم توسيع الحل لاحقًا ليشمل ستة خطوط إنتاج إضافية

توضح هذه الحالة كيف يقدم VFD الخاص بنا تحسينات تشغيلية قابلة للقياس، وليس فقط فوائد نظرية.

●  تم توسيع الحل ليشمل ستة خطوط إنتاج إضافية.
