تتوفر خزانة توزيع صندوق الموحد الكهروضوئي هذه في تكوينات من مدخلات مكونة من سلسلتين إلى 24 سلسلة، والتي تقدمها شركة Csivei الرائدة في الصين، حيث تقوم بتجميع سلاسل كهروضوئية متوازية على ناقل DC مشترك، مع حماية كل قناة إدخال بواسطة حامل مصهر DC مخصص ووصلة مصهر مصنفة لتيار الدائرة القصيرة للسلسلة. يوفر مفتاح فصل التيار المستمر الرئيسي أو قاطع الدائرة الكهربية المقولب عزلًا بنقطة واحدة للمصفوفة بأكملها، في حين تعمل أجهزة الحماية من زيادة التيار (النوع 1 + 2 أو النوع 2) على كل من قضبان التوصيل الموجبة والسالبة على الحماية من عابري الجهد الزائد الناجم عن البرق. تتراوح تقييمات قضبان التوصيل DC من 100 أمبير إلى 800 أمبير وما فوق، مع جهد للنظام يصل إلى 1000 فولت تيار مستمر أو 1500 فولت تيار مستمر حسب المواصفات. إن حاوية الخزانة، المصنوعة من الفولاذ المجلفن أو الفولاذ المقاوم للصدأ مع طلاء مسحوق مقاوم للعوامل الجوية، متوفرة في تصنيفات IP65 أو IP66 للتعرض المباشر في الهواء الطلق. تعمل وحدة المراقبة الذكية الاختيارية على قياس التيار لكل سلسلة، وجهد الناقل، وحالة القاطع، ونقل البيانات عبر RS485 Modbus RTU إلى أنظمة SCADA أو منصة اتصالات العاكس - مما يتيح تحديد موقع الأخطاء بسرعة عبر المجالات الكهروضوئية واسعة النطاق. يتم الحفاظ على الامتثال الكامل للمواصفة IEC 61439-1، وIEC 61643-11، والمعايير الإقليمية ذات الصلة.
عندما تتقارب سلاسل الطاقة الكهروضوئية المتعددة قبل العاكس، يوفر صندوق تجميع الطاقة الكهروضوئية / خزانة التوزيع تجميعًا منظمًا ومحميًا للتيار المستمر - مما يؤدي إلى تبسيط الكابلات وتعزيز السلامة وتمكين إدارة الأخطاء بكفاءة.
في منشآت ضخ الطاقة الشمسية الزراعية والبلدية، غالبًا ما تمتد المصفوفات الكهروضوئية على حقول واسعة مع عشرات من السلاسل المتوازية. تقوم خزانة التجميع ذات الموقع المركزي بتجميع جميع مدخلات السلسلة القريبة من المصفوفة، مما يؤدي إلى إخراج تغذية تيار مستمر واحدة مُدارة إلى عاكس الضخ. وهذا يقلل من تشغيل كابلات التيار المستمر الطويلة والمكلفة ويقلل من خسائر انخفاض الجهد. يوفر فصل التيار المستمر المدمج عزلًا آمنًا أثناء صيانة المضخة أو العاكس، بينما يضمن الصهر لكل سلسلة عدم حدوث خطأ في سلسلة واحدة.
تتطلب التركيبات الكهروضوئية الكبيرة المثبتة على الأرض مجموعة تيار مستمر منظمة ومحمية عبر مناطق عاكسة متعددة. تعمل خزانات التجميع الموضوعة في نقاط استراتيجية داخل حقل المصفوفة على توحيد مجموعات السلسلة، وتغذية التيار المستمر ذي الجهد العالي والتيار المنخفض إلى العاكسات المركزية أو محطات المحولات. تعمل إصدارات المراقبة الذكية على تمكين فرق العمليات من اكتشاف السلاسل ذات الأداء الضعيف عن بعد، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها عبر مئات الهكتارات.
تستفيد أسطح المصانع والمستودعات ومباني المكاتب ذات التوجهات المتعددة للسلسلة الكهروضوئية من الخزانات المجمعة الموجودة بجوار المصفوفة. يتم تجميع السلاسل حسب منطقة السقف أو الاتجاه أو ملف التظليل، ثم يتم دمجها في مخرج تيار مباشر واحد يتم توجيهه عبر حوامل الكابلات إلى غرفة العاكس. يتحمل الغلاف المقاوم للعوامل الجوية لخزانة توزيع صندوق الجمع الكهروضوئي تعرض السطح، ويوفر العازل الرئيسي نقطة إغلاق ملائمة لخدمات الإطفاء أو أطقم الصيانة.
غالبًا ما تجمع المواقع النائية خارج الشبكة - مثل أبراج الاتصالات، ومعسكرات التعدين، والمجتمعات الجزرية - بين الطاقة الكهروضوئية ومولدات الديزل. تعمل خزانات التجميع على دمج سلاسل المصفوفة الشمسية قبل تغذيتها في وحدة التحكم بالشحن الهجين أو العاكس. تعد الحماية لكل سلسلة أمرًا بالغ الأهمية في هذه التطبيقات حيث يكون الوصول إلى الموقع نادرًا ويجب أن يكون عزل الأخطاء تلقائيًا وآمنًا.
في منشآت التخزين المقترنة بالتيار المستمر، تقوم خزانات التجميع بتجميع السلاسل الكهروضوئية قبل توصيلها بحافلة DC مشتركة تخدم كلاً من العاكس وشاحن البطارية. توفر المدخلات المنصهرة والقاطع الرئيسي للخزانة الحماية والعزل المطلوبين للتيار الزائد من أجل التكامل الآمن لنظام البطارية.
تم تصميم خزانة توزيع صندوق الجمع بين الطاقة الكهروضوئية كنقطة تجميع تيار مستمر كاملة تم اختبارها في المصنع - حيث يتم دمج حماية السلسلة ومنع زيادة التيار والذكاء الاختياري في حاوية واحدة.
يتم إنهاء كل قناة إدخال لسلسلة كهروضوئية على حامل مصهر مخصص تم تصنيفه لتشغيل التيار المستمر حتى 1000 فولت تيار مستمر أو 1500 فولت تيار مستمر، اعتمادًا على مواصفات النظام. يتم تحديد حجم وصلات المصهر لكل سلسلة تيار ماس كهربائى (عادةً 1.56 × Isc وفقًا لمتطلبات IEC) ويتم وضعها في حاملات مقاومة للأصابع وآمنة للمس. يتم عزل جميع مدخلات السلسلة بشكل فردي بواسطة قواطع فصل الصمامات المخصصة، مما يسمح بفصل سلسلة واحدة بأمان للاختبار أو الصيانة بينما يستمر باقي المصفوفة في العمل. يتم حساب سعة شريط التوصيل DC المجمعة مع تخفيض مناسب للتشغيل المستمر بالحمل الكامل في درجات الحرارة المحيطة المرتفعة.
يتم تركيب أجهزة الحماية من زيادة التيار من النوع 1+2 أو النوع 2 بين الموجب إلى الأرض والسالب إلى الأرض على ناقل التيار المستمر الرئيسي، وتم اختبارها وفقًا للمواصفة IEC 61643-11 وEN 61643-31. في المناطق المعرضة لخطر البرق العالي، يتم تحديد النوع 1+2 SPDs مع 12.5 كيلو أمبير أو تصنيفات تيار نبضي أعلى، مما يوفر كلاً من الترابط المتساوي الجهد وحماية الجهد الزائد العابر. يوفر مؤشر حالة SPD - عادةً علامة ميكانيكية خضراء/حمراء - تأكيدًا مرئيًا للاستعداد التشغيلي، مع جهات اتصال اختيارية للإشارة عن بعد للمراقبة الإشرافية.
يعمل مفتاح فصل التيار المستمر الرئيسي أو قاطع الدائرة المقولب المقدر لتيار شريط التوصيل الكامل وجهد النظام كجهاز عزل صفيف أحادي النقطة. هذا المفتاح قابل للتشغيل خارجيًا عبر مقبض مثبت على الباب، مما يسمح بالقفل/الخروج الآمن دون فتح الخزانة. في الخزانات الأكبر حجمًا، يضمن تصميم المزلق القوسي والانفجار المغناطيسي انقطاعًا آمنًا لتيارات خطأ التيار المستمر، والتي يكون إطفاؤها أكثر صعوبة من أقواس التيار المتردد.

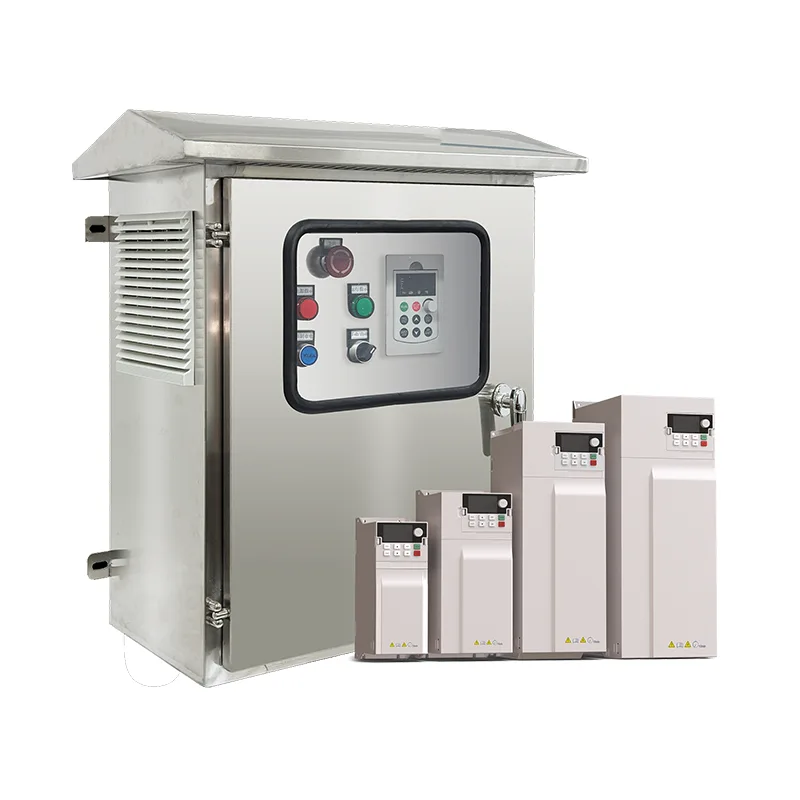

يتم تصنيع العلبة من 1.5 مم إلى 2.0 مم من صفائح الفولاذ المجلفنة أو الفولاذ المقاوم للصدأ درجة 304/316 للبيئات الساحلية والتآكل. يتم وضع طبقة نهائية من مسحوق الطلاء المقاوم للطقس والأشعة فوق البنفسجية بعد التصنيع، مع لحام جميع الطبقات أو حشياتها بشكل مستمر. تعتبر تصنيفات الحماية IP65 أو IP66 قياسية، مع IP65 المناسب لمعظم التطبيقات الخارجية وIP66 المحدد للغسل عالي الضغط أو البيئات شديدة الغبار. تم تجهيز باب خزانة التوزيع PV Combiner Box بحشية ضغط كاملة المحيط ومفصلات من الفولاذ المقاوم للصدأ. يتم توفير التهوية السلبية عن طريق مصارف التنفس المصفاة التي تعادل الضغط بينما تمنع دخول الرطوبة والحشرات. تتم إدارة ارتفاع درجة الحرارة الداخلية من خلال منطقة المقطع العرضي الكبيرة لقضيب التوصيل وتصميم كثافة التيار المحافظ، مما يؤدي إلى تجنب النقاط الساخنة التي يمكن أن تؤدي إلى انخفاض أداء الصمامات.
تدخل كابلات إدخال السلسلة من خلال غدد الكابلات أو لوحات الغدة ذات التصنيف IP الموجودة في أسفل الخزانة أو جوانبها، مع تحديد حجم الغدة ليتناسب مع قطر كابل الصفيف. المحطات الداخلية هي من نوع المشبك اللولبي أو الترباس، وهي مناسبة للموصلات النحاسية أو الألومنيوم. قضبان التوصيل مصنوعة من النحاس المطلي بالقصدير، وتم تصميم أبعادها لتوزيع التيار بشكل موحد عبر جميع قنوات الإدخال. تضمن قنوات إدارة الكابلات ونقاط الربط داخل الخزانة تصميمًا مرتبًا وصالحًا للخدمة.
تقوم لوحة المراقبة الاختيارية بقياس تيار السلسلة الفردية عبر مستشعرات تأثير Hall، وجهد الناقل، وحالة القاطع، وصحة SPD. يتم نقل البيانات عبر RS485 Modbus RTU إلى مسجل بيانات محلي، أو العاكس، أو منصة SCADA عن بعد. تسمح إنذارات اختلال التوازن الحالي لفرق العمليات بتحديد السلاسل ذات الأداء الضعيف أو المعطوبة من غرفة التحكم، مما يلغي الحاجة إلى عمليات المسح اليدوية بمقياس التثبيت عبر المصفوفات الكبيرة. يتم تشغيل الوحدة ذاتيًا من ناقل التيار المستمر، ولا تحتاج إلى مصدر إضافي منفصل.
تم تصميم الخزانة واختبارها وفقًا للمواصفة IEC 61439-1 (مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض) وIEC 61643-11 (أجهزة الحماية من زيادة التيار). تتوفر الشهادات الإقليمية بما في ذلك CE وTUV اعتمادًا على السوق المستهدف.
س 1: كم عدد السلاسل الكهروضوئية التي يمكن دمجها في خزانة توزيع صندوق الجمع الكهروضوئي الواحد؟
تتراوح التكوينات القياسية من 2 إلى 24 مدخلات سلسلة. تتوفر أعداد المدخلات المخصصة عند الطلب. يحدد عدد المدخلات، جنبًا إلى جنب مع تصنيف منصهر السلسلة، إجمالي تيار شريط التوصيل - سيساعدك مهندسونا في تحديد حجم الخزانة الصحيح بناءً على تصميم الصفيف الخاص بك.
س2: ما الفرق بين صندوق التجميع وخزانة التوزيع؟
غالبًا ما يتم استخدام المصطلحين بالتبادل، لكن منتجنا يؤدي كلا الوظيفتين في حاوية واحدة. كمدمج، فإنه يقوم بتجميع مدخلات سلسلة متعددة في مخرج تيار مستمر واحد. باعتبارها خزانة توزيع، يمكنها أيضًا تقسيم طاقة التيار المستمر إلى أحمال متعددة أو تضمين وظائف إضافية مثل مجموعة مفاتيح التيار المستمر لمدخلات العاكس المتعددة. يمكن تكوين الخزانة لتتناسب مع طوبولوجيا النظام المحدد لديك.
Q3: ما هو تصنيف الجهد الذي أحتاجه - 1000VDC أو 1500VDC؟
يعتمد هذا على الحد الأقصى لجهد النظام الخاص بالصفيف الكهروضوئي. تستخدم معظم الأنظمة السكنية والتجارية التي تصل قدرتها إلى 100 كيلو وات تقريبًا 1000 فولت تيار مستمر. تعتمد الأنظمة على نطاق المنفعة بشكل متزايد على 1500 فولت تيار مستمر لتقليل فقد الكابلات وكميات المجمع. تتوفر خزاناتنا في كلا فئتي الجهد، مع تصنيف المكونات بشكل مناسب. لا تحدد أبدًا خزانة 1000 فولت لمجموعة 1500 فولت - تأكد من الحد الأقصى لجهد دخل العاكس أولاً.
س 4: هل يمكن تركيب الخزانة في الخارج مع التعرض المباشر للمطر والشمس؟
نعم. تم تصميم حاوية IP65 القياسية للتركيب الخارجي الدائم، مع حشوات أبواب محكمة الغلق، وطلاء مقاوم للأشعة فوق البنفسجية، ومصارف مفلترة. بالنسبة للمواقع المكشوفة للغاية، يتوفر IP66. يوصى باستخدام ملحق مظلة مظلة الشمس في المناخات الاستوائية والصحراوية لتقليل التسخين الشمسي المباشر وإطالة عمر المكونات.
س 5: هل أحتاج إلى الحماية من زيادة التيار في كل خزانة مجمعة؟
نحن نوصي به بشدة. تغطي المصفوفات الكهروضوئية مساحات كبيرة من الأسطح وتكون عرضة بطبيعتها للجهد الزائد الناجم عن ضربات البرق القريبة. يمكن أن يؤدي حدث زيادة واحد إلى إتلاف سلاسل متعددة ومرحلة إدخال التيار المستمر للعاكس. تشتمل خزاناتنا على وحدات SPD من النوع 1+2 أو النوع 2 بشكل قياسي، ونوصي بتثبيت وحدات SPD على كل من مستوى المجمّع ومدخل التيار المستمر العاكس لتوفير الحماية الطبقية.
س6: ما هو خيار المراقبة الذكية وهل أحتاج إليه؟
تقوم وحدة المراقبة بقياس التيار لكل سلسلة وتقوم بتوصيل بيانات الأداء على مستوى السلسلة إلى SCADA أو منصة المراقبة الخاصة بك. بالنسبة للأنظمة الصغيرة التي يسهل الوصول إليها، قد تكون عمليات الفحص اليدوي كافية. بالنسبة للمواقع أو التركيبات على نطاق المرافق حيث يكون تحديد موقع الخطأ السريع أمرًا بالغ الأهمية، تعمل المراقبة الذكية على تقليل وقت استكشاف الأخطاء وإصلاحها من ساعات إلى دقائق عن طريق وضع علامة على السلسلة ذات الأداء الضعيف بالضبط.
س7: ما هي الصيانة المطلوبة لخزانة الموحد؟
تم تخصيص خزانة مجمعة واحدة لكل موقع، وتم وضعها في نهاية المصفوفة الأقرب إلى العاكس. تم تشغيل جميع كبلات السلسلة على مسافة قصيرة من نهايات المصفوفة إلى الخزانة، حيث تنتهي عند المدخلات المندمجة الفردية. يتم تشغيل مخرج التيار المباشر الرئيسي للخزانة - وهو زوج كابل واحد محمي - من المجمع إلى العاكس، مما يقلل بشكل كبير من إجمالي استخدام النحاس ويسهل حفر الخنادق.
كان الدمج لكل سلسلة في الخزانة ضروريًا للصفائف المتوازية الكبيرة. في حالة حدوث خطأ في السلسلة - مثل الصمام الثنائي الالتفافي القصير أو الوحدة التالفة - سيتم مسح المصهر المتأثر، مما يؤدي إلى عزل تلك السلسلة بينما تستمر المصفوفة المتبقية في العمل دون أن تتأثر. بدون الدمج لكل سلسلة، من المحتمل أن يؤدي خطأ واحد إلى تغذية عكسية للسلسلة المعيبة من جميع السلاسل المتوازية الأخرى، مما يؤدي إلى خطر الحريق.
وكانت الحماية من الصواعق ميزة حاسمة. توفر أجهزة الحماية من زيادة التيار من النوع 1+2 المثبتة في كل خزانة خط الدفاع الأول ضد الزيادات المستحثة، مما يحمي كلاً من أسلاك المصفوفة ومرحلة طاقة العاكس الباهظة الثمن. يسمح مفتاح فصل التيار المباشر الرئيسي للفنيين المحليين بعزل المجموعة بأكملها بأمان أثناء صيانة العاكس أو استبدال المضخة، مع إمكانية القفل لمنع إعادة التنشيط العرضي.
بالنسبة لأكبر عشرة مواقع، تم تضمين وحدة المراقبة الذكية الاختيارية، لقياس التيار لكل سلسلة وإرسال البيانات مرة أخرى إلى نظام SCADA المركزي عبر رابط GPRS الخاص بالعاكس.
