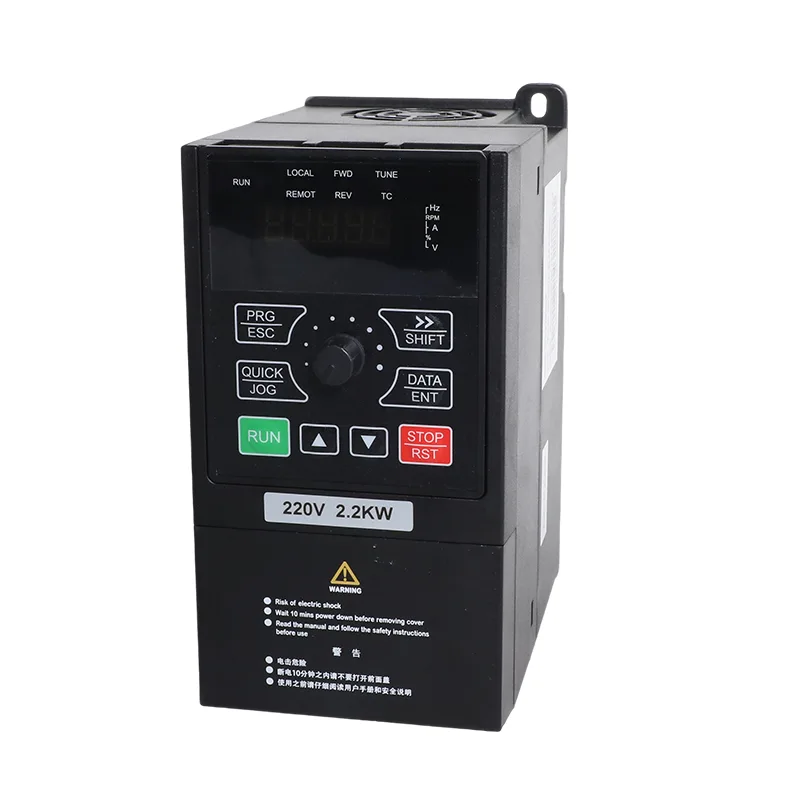

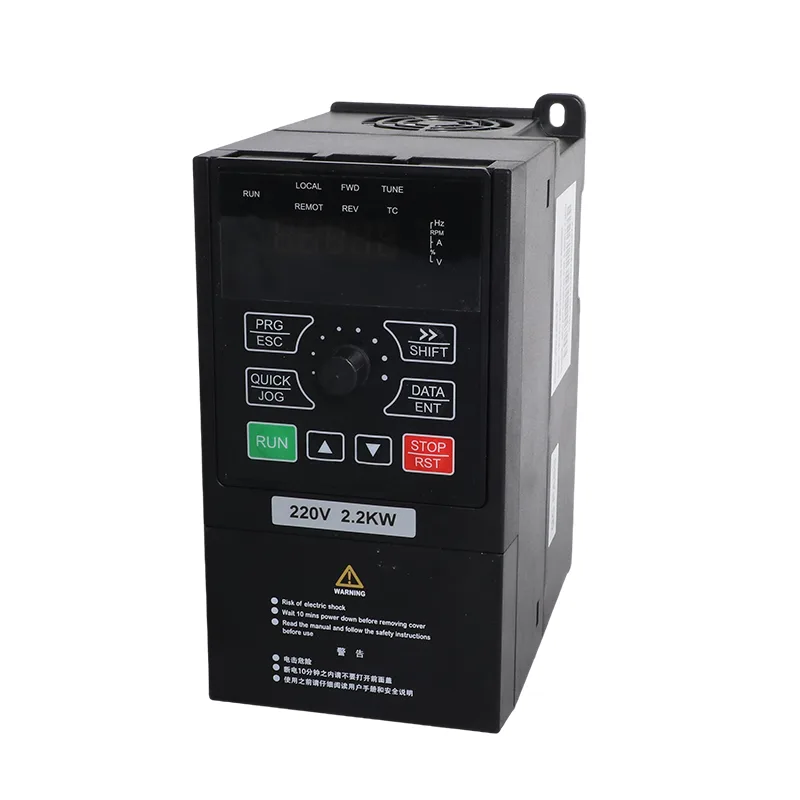

تتميز المضخة الشمسية 0.75-2.2kW ثلاثية الطور 380 فولت من مصنع Csivei وعاكس الأغراض العامة VFD بنطاق إدخال تيار مستمر عالي الجهد. الحد الأقصى لمدخل التيار المستمر هو 900 فولت تيار مستمر، مع نطاق جهد الدائرة المفتوحة الموصى به من 550 إلى 750 فولت تيار مستمر ونطاق MPPT من 450 إلى 600 فولت تيار مستمر. نطاق جهد البدء القابل للتعديل هو 300-900 فولت تيار مستمر. توفر هذه القيم الأساس لتحديد سلسلة اللوحة الموضحة في جدول المصفوفة الموصى به.
تغطي السلسلة ثلاثة تصنيفات للمحركات: 0.75 كيلووات، و1.5 كيلووات، و2.2 كيلووات. تيارات الخرج المقدرة هي 2.1 A، 3.8 A و5.1 A على التوالي. تم تصميم كل طراز لإمداد تيار متردد ثلاثي الطور بقدرة 380 فولت ويمكنه أيضًا العمل مع مجموعة كهروضوئية تم تكوينها بشكل صحيح في وضع المضخة الشمسية. يحدد اختيار وضع التشغيل ما إذا كان المحرك سيتم استخدامه لضخ الطاقة الشمسية أو كمحول للأغراض العامة.
بالنسبة لخيارات الوحدات المدرجة، يستخدم المصفوفة الموصى بها سلسلة واحدة من 18 وحدة مصنفة عند 250 واط (37±1 فولت) أو سلسلة واحدة من 15 وحدة مصنفة عند 300 واط (45±1 فولت). يمكن أن يعني ارتفاع جهد السلسلة الكهروضوئية انخفاض تيار التيار المستمر لمستوى طاقة معين، مما قد يساعد في إدارة تيار الكابل وانخفاض الجهد على المدى الطويل. يجب أن يستخدم تصميم السلسلة النهائية البيانات الكهربائية الفعلية للوحدة ويحافظ على الحد الأقصى لجهد الدائرة المفتوحة للمصفوفة ضمن حدود محرك الأقراص.

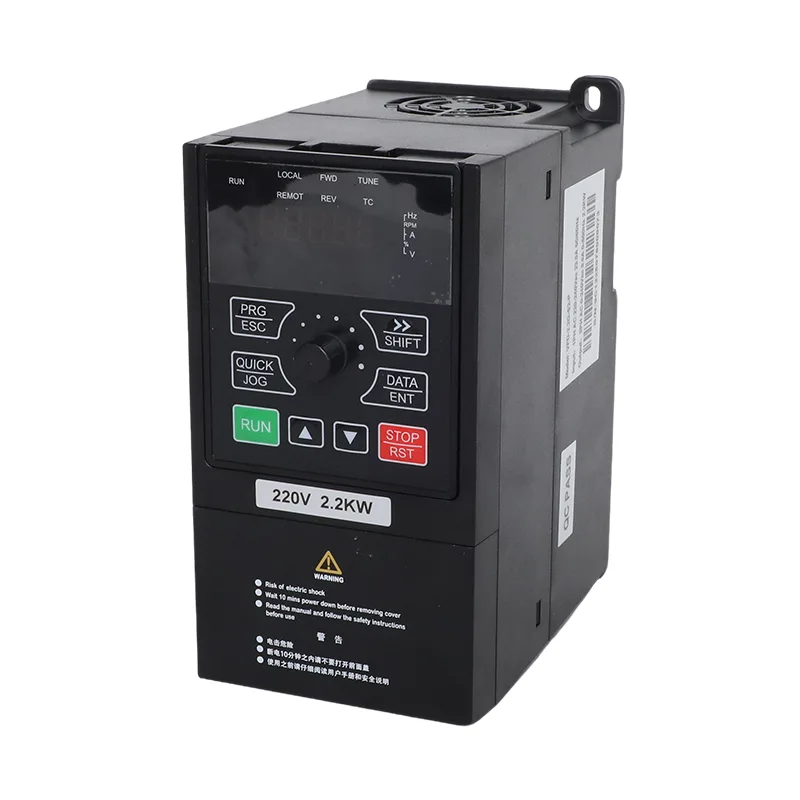

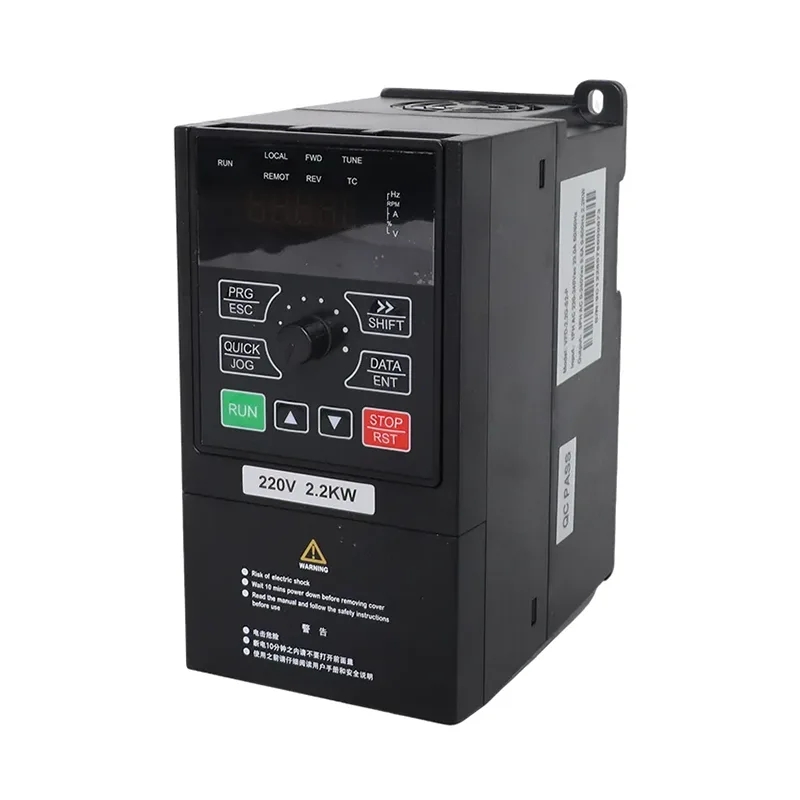

تشترك الطرازات الثلاثة في هيكل مدمج بأبعاد 171 × 86 × 138 ملم ويزن حوالي 1 كجم. تساعد المساحة المتصاعدة التي تبلغ 67.3 × 157.5 ملم على تركيب العاكس في خزانات تحكم أصغر أو حاويات المعدات. يعد هذا النموذج المدمج مفيدًا عندما تحتاج المضخة الصغيرة أو الآلة إلى تحكم متغير السرعة ولكن مساحة التثبيت محدودة.
مع ضبط P8-00 على 1، يعمل محرك الأقراص في وضع المضخة الشمسية. يقوم تتبع MPPT بضبط التشغيل استجابةً للطاقة الكهروضوئية المتاحة، بينما تساعد وظائف الحماية المتعلقة بالضوء الضعيف والمضخة على إدارة الظروف الشمسية المتغيرة. يجب التحقق من جهد سلسلة المصفوفة وتقييم المحرك ومتطلبات المضخة عند تحديد النظام.
مع ضبط P8-00 على 0، يمكن استخدام نفس الجهاز للمحركات المتوافقة ثلاثية الطور بدون مصفوفة شمسية. يدعم التحكم SVC أو V/F تنظيم سرعة المحرك، بينما يتوفر PID وRS485 Modbus RTU المدمجين لتطبيقات الضغط أو التدفق أو التحكم في العمليات المناسبة. يمكن لـ CSIVEI تكوين وضع التشغيل المطلوب قبل الشحن؛ يتم إجراء تغيير الوضع لاحقًا من خلال المعلمات ذات الصلة ويجب اتباع دليل المنتج.
| غرض | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| محرك قابل للتطبيق | 0.75 كيلو واط / 1 حصان | 1.5 كيلو واط / 2 حصان | 2.2 كيلو واط / 3 حصان |
| القدرة الاسمية | 1.5 كيلو فولت أمبير | 3 كيلو فولت أمبير | 4 كيلو فولت أمبير |
| المدخلات الحالية | 3.4 أ | 5 أ | 5.8 أ |
| تيار الإخراج | 2.1 أ | 3.8 أ | 5.1 أ |
| جهد إدخال التيار المتردد | تيار متردد 3 درجة حموضة 380 فولت (-15%) إلى 440 فولت (+10%) | ||
| الأعلى. جهد إدخال التيار المستمر | 900 فولت تيار مستمر | ||
| نطاق VOC الموصى به | 550 إلى 750 فولت تيار مستمر | ||
| نطاق MPPT الموصى به | 450 إلى 600 فولت تيار مستمر | ||
| بدء نطاق الجهد | 300 إلى 900 فولت تيار مستمر، معلمة قابلة للتعديل | ||
| تصنيف الجهد الناتج | 3 بي اتش 380 فولت تيار متردد | ||
| مستوى الضوضاء | 50 ديسيبل كحد أقصى. |
| نموذج | وحدات 37±1 فولت، 250 واط±5 واط | وحدات 45±1 فولت، 300 واط±5 واط | ||
| وحدات لكل سلسلة | سلاسل | وحدات لكل سلسلة | سلاسل | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| غرض | مواصفة |
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل (يدعم ما يصل إلى 16 كيلو هرتز) |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |

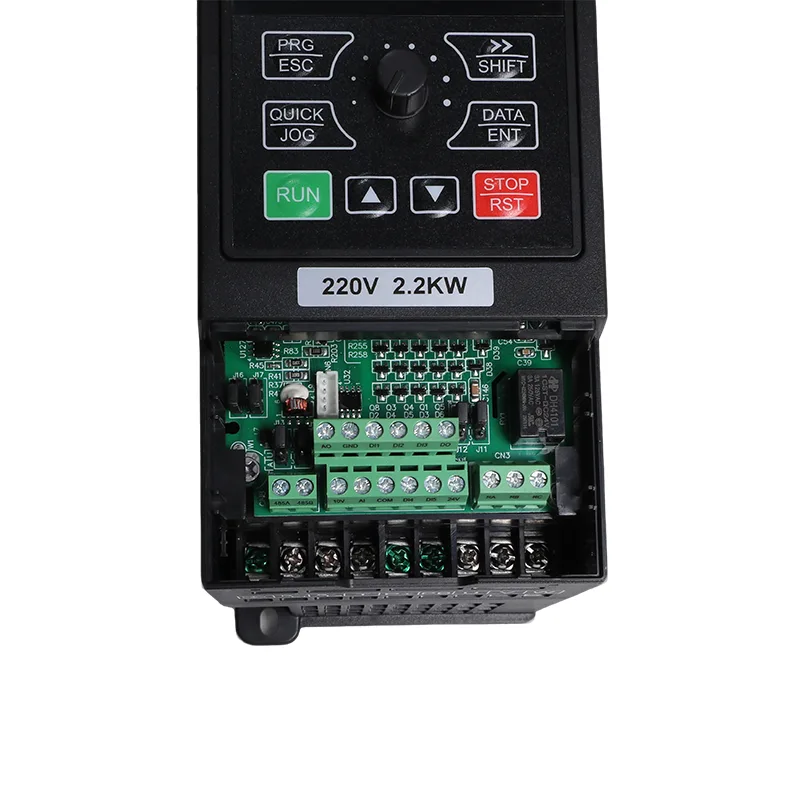

| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
نطاق الطاقة هذا مخصص للمضخات الأصغر ثلاثية الطور والمعدات التي تعمل بمحرك حيث تكون السرعة القابلة للتعديل أو التشغيل الشمسي أو كليهما مفيدة.
بالنسبة لأنظمة المضخات، يمكن أن يساعد التسارع والتباطؤ القابلان للتعديل في إدارة معدل تراكم التدفق وانخفاضه. تعتمد إعدادات المنحدر الصحيحة على المضخة والأنابيب والظروف الهيدروليكية؛ يجب أن يتم اختيارها أثناء التشغيل بدلاً من افتراضها من قوة المحرك وحدها.
تستخدم تكوينات الصفيف الموصى بها 18 وحدة عند 250 وات أو 15 وحدة عند 300 وات في سلسلة واحدة. يدعم العاكس ما يصل إلى 900 فولت تيار مستمر، مع نطاق Voc الموصى به من 550 إلى 750 فولت تيار مستمر ونطاق MPPT من 450 إلى 600 فولت تيار مستمر. تحقق من جهد الدائرة المفتوحة الفعلي للوحدة في ظل ظروف درجة حرارة الموقع قبل التأكد من السلسلة.
اضبط P8-00 على 1 لوضع المضخة الشمسية أو 0 لوضع الأغراض العامة. تجمع نفس المنصة بين الضخ الشمسي المعتمد على MPPT مع التحكم في محرك SVC/V/F، وPID المدمج وModbus RTU، مما يسمح لها بخدمة المضخات المناسبة أو تطبيقات الآلات الخفيفة.
يقوم P8-10 إلى P8-14 بتكوين سلوك التوقف وإعادة التشغيل في الضوء الضعيف. يمكن أيضًا أن تدعم الحماية من التحميل الزائد ومدخلات مستوى الماء حماية المضخة عند توصيلها بشكل صحيح وتكوينها للتثبيت.
يزن الهيكل 171 × 86 × 138 ملم حوالي 1 كجم. يوفر PID المدمج وخمسة مدخلات رقمية ومنافذ الإدخال/الإخراج التناظرية وRS485 Modbus RTU خيارات التحكم والتكامل المحلية دون الحاجة إلى وحدة تحكم PID منفصلة لتطبيقات الحلقة المغلقة المدعومة.
18 وحدة بقدرة 250 واط (نوع 37 فولت) في سلسلة واحدة، أو 15 وحدة بقدرة 300 واط (نوع 45 فولت). كلاهما يهبطان المصفوفة داخل نطاق الدائرة المفتوحة الموصى به من 550 إلى 750 فولت تيار مستمر. لا تتجاوز 900 فولت تيار مستمر، وهو الحد الأقصى المقدر.
نعم، هذا هو الإعداد العادي خارج الشبكة. قم بتوصيل المصفوفة بأطراف التيار المستمر والمضخة إلى U وV وW، واضبط P8-15 على 1 لإمداد الطاقة الشمسية، ويعمل المحرك عندما توفر المصفوفة جهدًا كافيًا.
لا. التحكم هو ناقل بدون مستشعر أو V/F، وكلاهما بدون ردود فعل. MPPT، وحماية التشغيل الجاف، وحماية التحميل المنخفض، وPID الاختياري للضغط المستمر موجودة بالفعل في محرك الأقراص.
يضبط P8-09 الحد الأدنى لتردد التشغيل، وهو 10.00 هرتز بشكل افتراضي. جنبًا إلى جنب مع عتبة الضوء الضعيف في P8-10، هذا هو ما يمنع المحرك من تدوير المضخة ببطء شديد بحيث لا يتمكن من نقل الماء.
عبر RS485 مع Modbus RTU، نعم. تردد التشغيل، جهد الناقل، تيار الخرج، طاقة الخرج، حالة DI وDO ووضع الإمداد الحالي كلها قابلة للقراءة من مجموعة مراقبة U0، مع وضع الإمداد في U0-49 الذي يعرض الشبكة أو الطاقة الشمسية.
نعم. يتم شحن جزء كبير من هذا الحجم في وضع الأغراض العامة، حيث يقوم بتشغيل مراوح الدفيئة ومضخات الورش ودوران سائل التبريد والضواغط الصغيرة بمصدر 380 فولت بدون أي مصفوفة في أي مكان بالموقع. نفس الأجهزة، نفس المعلمات، وضع مختلف. أخبرنا أي واحد تريد عند الطلب. يتم تبديل الوحدة المشتراة في وضع المضخة الشمسية عن طريق ضبط P8-00 على 0.
أخبرنا بمزيج النموذج والكمية ونذكر تاريخ الشحن كتابيًا مع السعر. لا يتم شحن التقييمات القياسية والوحدات التي تحمل العلامة التجارية OEM وفقًا للجدول الزمني نفسه، نظرًا لأن طباعة الحالة والملصقات تتم على عملك الفني، لذا من المفيد تحديد ذلك قبل الطلب.
