15HP 11kw VFD مضخة محرك التردد VFD

تشتمل الميزات الرئيسية على سعة التحميل الزائد العالية، ومفاعل التيار المباشر المدمج للتخفيف التوافقي، وواجهات الاتصال المتعددة، وتوسيع الإدخال/الإخراج القابل للتكوين. تضمن العلبة شديدة التحمل المزودة بنظام تبريد معزز تشغيلًا موثوقًا به في البيئات الصناعية ذات درجات الحرارة العالية.

من خلال الجمع بين إمكانيات توفير الطاقة وميزات الحماية الذكية، تعمل مضخة التردد VFD CSIVEI 15HP 11kw VFD على زيادة وقت تشغيل النظام والكفاءة التشغيلية لتطبيقات الطاقة الكبيرة.

المعلمات والمواصفات الأساسية

التطبيقات النموذجية

توفر مضخة التردد CSIVEI 15HP 11kw VFD VFD أداءً قويًا للمعدات الصناعية الثقيلة التي تتطلب التشغيل المستمر:

●  المضخات الكبيرة – مضخات إمداد المياه الرئيسية، مضخات التبريد الصناعية

●  المراوح الصناعية – تهوية المناجم، مراوح مصانع الأسمنت، مجمعات الغبار

●  الضواغط – ضواغط الهواء الكبيرة، ضواغط النيتروجين

●  الخلاطات – خلاطات الخرسانة، المفاعلات الكيميائية، خلاطات اللب

●  أجهزة الطرد المركزي - أجهزة طرد مركزي للسكر، وأجهزة طرد مركزي للزيت، والأدوارق

بفضل ميزات التبريد المعززة والتخفيف التوافقي، فإنه يضمن التشغيل الموثوق به في البيئات القاسية.

حماية وموثوقية قوية

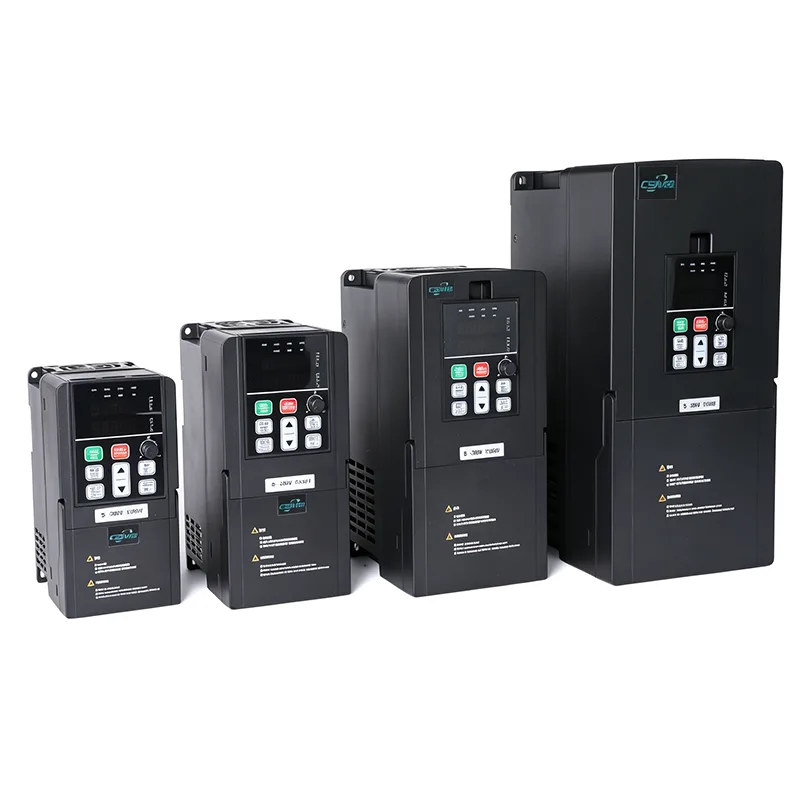

تم تصميم سلسلة CSIVEI VFD لتحمل البيئات الصناعية الصعبة، وتتضمن آليات حماية متعددة لضمان التشغيل المستمر وعمر الخدمة الممتد.

حماية شاملة للمحرك - تشمل الحماية المتكاملة الجهد الزائد، والجهد المنخفض، والتيار الزائد، ودرجة الحرارة الزائدة، وفقدان الطور، وحماية الدائرة القصيرة. يقوم محرك الأقراص تلقائيًا برحلات أو تقييد الإخراج لمنع تلف كل من محرك الأقراص والمحرك المتصل.

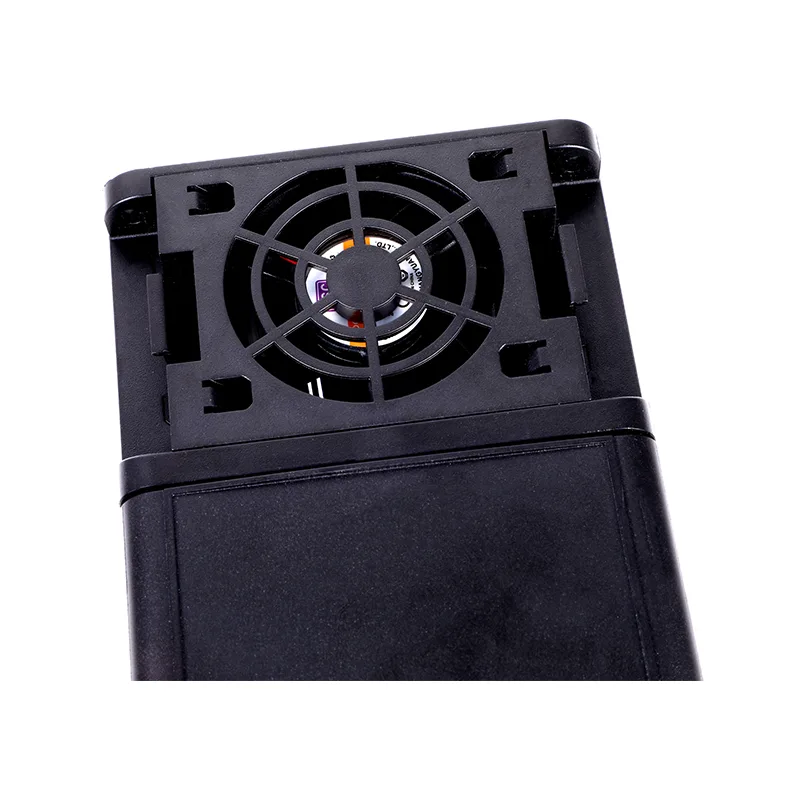

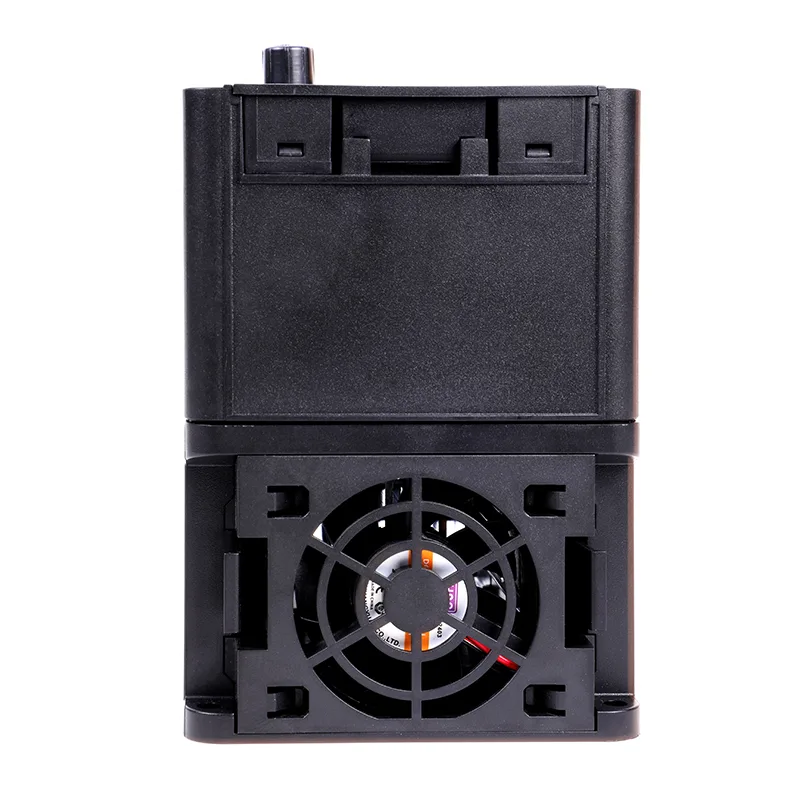

الإدارة الحرارية - يعمل التحكم الذكي في المروحة على ضبط التبريد بناءً على درجة الحرارة الداخلية وظروف الحمل، مما يقلل من الضوضاء ويطيل عمر المروحة. تتميز الطرازات عالية الطاقة بتصميمات مبدد حراري معززة لتعزيز التبديد الحراري.

حماية البيئة – غلاف IP20 القياسي مناسب لتركيب لوحة التحكم. تتوفر حاويات IP40/IP54/IP66 الاختيارية للتطبيقات في البيئات المتربة أو الرطبة أو المغسولة. يوفر الطلاء المطابق لمركبات ثنائي الفينيل متعدد الكلور حماية إضافية ضد الرطوبة والملوثات.

مرشح EMC مدمج – تشتمل الطرز المختارة على مرشح توافق كهرومغناطيسي متكامل، مما يبسط الامتثال لمعايير CE ومعايير EMC الأخرى ويقلل تكاليف التثبيت.

الأسئلة الشائعة

ما الفرق بين التحكم V/F والتحكم في المتجهات؟

يحافظ التحكم V/F على نسبة ثابتة من الجهد إلى التردد. إنه جيد بالنسبة للمراوح والمضخات والتطبيقات العامة حيث لا يكون التحكم الدقيق في السرعة أمرًا بالغ الأهمية. يفصل التحكم المتجه بين التدفق وعزم الدوران حتى تتمكن من التحكم بهما بشكل مستقل - مما يمنحك عزم دوران أعلى (يصل إلى 150% عند 0.5 هرتز) ودقة أفضل للسرعة. لا يحتاج المتجه بدون مستشعر إلى برنامج تشفير؛ يقوم متجه الحلقة المغلقة بذلك، ويرفع دقة السرعة إلى 0.1%. تدعم معظم محركات الأقراص CSIVEI كليهما، لذا يمكنك اختيار أيهما يناسب تطبيقك.

كيف أختار VFD المناسب لمحركي؟

بعض الأشياء التي يجب مراعاتها:

●  قوة المحرك - يجب أن يتطابق VFD مع تصنيف المحرك أو يكون أكبر قليلاً منه.

●  جهد الإدخال — أحادي الطور 230 فولت أو ثلاثي الطور 400 فولت، تأكد من مطابقته للمصدر لديك.

●  نوع الحمل - عادةً ما تحتاج أحمال عزم الدوران الثابتة مثل الناقلات أو الطاردات إلى حجم VFD يبلغ 100-120% من طاقة المحرك. يمكن لأحمال عزم الدوران المتغيرة مثل المراوح والمضخات في كثير من الأحيان استخدام VFD المتوافق مع قوة المحرك، بالإضافة إلى توفير الطاقة.

●  البيئة - بالنسبة للأماكن المتربة أو الرطبة أو الخارجية، اختر تصنيف IP أعلى (IP40، IP54، IP66) أو ضع محرك الأقراص في حاوية محمية.

●  الاتصال - إذا كنت بحاجة إلى التحدث إلى PLC أو SCADA، فتأكد من أن محرك الأقراص يدعم البروتوكول الخاص بك (Modbus RTU هو المعيار، وProfibus، وEthernet/IP، وما إلى ذلك اختيارية).

●  يحتوي CSIVEI أيضًا على أداة تحديد الحجم والدعم الفني إذا كنت تريد رأيًا ثانيًا.

هل يمكنني استخدام مدخل VFD أحادي الطور مع محرك ثلاثي الطور؟

نعم. تأخذ محركات CSIVEI أحادية الطور 230 فولت مدخلات أحادية الطور وتخرج طاقة ثلاثية الطور إلى المحرك. إنه إعداد شائع عندما تتوفر طاقة أحادية الطور فقط ولكنك تريد كفاءة وموثوقية محرك ثلاثي الطور. فقط تأكد من أن جهد المحرك يتطابق مع خرج محرك الأقراص - 230 فولت ثلاثي الطور.

هل أحتاج إلى مقاوم فرامل خارجي؟

ذلك يعتمد. إذا كنت بحاجة إلى تباطؤ سريع أو كان الحمل ذا قصور ذاتي مرتفع - مثل أجهزة الطرد المركزي أو الرافعات أو الرافعات أو اللفافات - فنعم، ستحتاج إلى واحدة. في محركات الأقراص التي تحتوي على وحدة فرامل داخلية، يتعامل المقاوم مع الطاقة المتجددة لتجنب أخطاء الجهد الزائد وتقصير أوقات التوقف. بالنسبة للمراوح والمضخات ذات التباطؤ الأبطأ، يمكنك عادةً تخطيها.

ما هي بروتوكولات الاتصال المدعومة؟

تأتي جميع محركات أقراص CSIVEI مزودة بـ Modbus RTU عبر RS485 بشكل قياسي. تتوفر وحدات اختيارية لـ Profibus DP، وProfinet، وEthernet/IP، وCANopen، وDeviceNet. يتيح لك ذلك التكامل مع أنظمة PLC وSCADA الرئيسية للمراقبة عن بعد وتغييرات المعلمات والتحكم المركزي.

كيف أقوم بإعداد محرك الأقراص لأول مرة؟

تحتوي محركات أقراص CSIVEI على معالج البدء السريع الذي يرشدك خلال الأساسيات في بضع دقائق:

أدخل بيانات لوحة اسم المحرك (الطاقة، والجهد، والتيار، والتردد، وعدد الدورات في الدقيقة)، واختر ماكرو تطبيق (مروحة/مضخة، ناقل، عزم دوران ثابت)، واضبط أوقات التسارع والتباطؤ، واختر مصدر التردد (لوحة المفاتيح، والإدخال التناظري، والاتصال)، وقم بتشغيل الضبط التلقائي لتحسين التحكم في المحرك. يحتوي الدليل على كافة التفاصيل، ولوحة المفاتيح قابلة للإزالة حتى تتمكن من تشغيلها عن بعد إذا لزم الأمر.

ما هي وسائل الحماية المضمنة في محرك الأقراص؟

تشتمل محركات الأقراص CSIVEI على مجموعة قوية من وسائل الحماية: الجهد الزائد، والجهد المنخفض، والتيار الزائد، والدائرة القصيرة، ودرجة الحرارة الزائدة (المشتت الحراري)، وفقدان الطور عند الإدخال أو الإخراج، والتحميل الزائد للمحرك (الحمل الحراري الزائد الإلكتروني، I²t). تساعد هذه الأشياء في الحفاظ على سير الأمور بشكل موثوق وإطالة عمر المعدات.

هل يمكنني تشغيل محركات متعددة من VFD واحد؟

نعم، يمكنك تشغيل محركات متعددة بالتوازي من محرك أقراص واحد، طالما أن: إجمالي سحب التيار يظل ضمن معدل إخراج محرك الأقراص، وكل محرك لديه حماية خاصة به من الحمل الزائد الحراري، وأنك تستخدم التحكم V/F (لا يوصى بالتحكم المتجه في إعدادات المحركات المتعددة). يعد هذا أمرًا شائعًا بالنسبة لصفائف المروحة أو أقسام الناقل أو محطات الضخ حيث تعمل المحركات بنفس السرعة معًا.

كيف يمكنني استكشاف الأخطاء الشائعة وإصلاحها؟

يعرض محرك الأقراص رموز الأخطاء على لوحة المفاتيح للتشخيص السريع:

●  OC (التيار الزائد) - تحقق من وجود قصور أو مشاكل في لف المحرك أو أن وقت التسارع قصير جدًا

●  OV (الجهد الزائد) - تحقق من مقاومة الكبح (في حالة استخدامها) أو أن وقت التباطؤ قصير جدًا

●  الأشعة فوق البنفسجية (الجهد المنخفض) - تحقق من طاقة الإدخال والأسلاك

●  OH (درجة الحرارة الزائدة) - تحقق من مروحة التبريد ودرجة الحرارة المحيطة ومساحة التركيب

●  OL (الحمل الزائد) – تحقق من حمل المحرك، أو قم بزيادة وقت التسارع، أو فكر في تكبير حجم محرك الأقراص

يحتوي الدليل على جدول كامل لرموز الأخطاء مع خطوات تفصيلية. إذا ظل هناك شيء ما معطلاً، فيمكن أن يساعدك الدعم الفني لـ CSIVEI.

كيف يقوم VFD بتوفير الطاقة؟

بالنسبة لأحمال عزم الدوران المتغيرة مثل المراوح والمضخات، تتبع الطاقة قوانين الألفة - فهي تتناسب مع مكعب السرعة. يؤدي انخفاض السرعة بنسبة 20% إلى تقليل استخدام الطاقة بنسبة 50% تقريبًا. تعمل ميزة تحسين الطاقة التلقائية (AEO) على تقليل الجهد الكهربي ليتناسب مع الحمل الفعلي لتحقيق توفير إضافي. يعمل وضع السكون أيضًا على إيقاف تشغيل المحرك أثناء فترات انخفاض الطلب، مما يؤدي إلى التخلص من سحب الطاقة في وضع الخمول.

ما هو العمر الافتراضي النموذجي لـ VFD، وكيف يمكنني الحفاظ عليه؟

مع التركيب والظروف المناسبة، يمكن أن يستمر VFD لمدة 10-15 سنة. الصيانة الأساسية: حافظ على نظافة العلبة - تراكم الغبار يقتل كفاءة التبريد؛ فحص مراوح التبريد (عادة ما تدوم من 3 إلى 7 سنوات؛ استبدلها إذا كانت مزعجة أو معطلة)؛ فحص مكثفات ناقل التيار المستمر - التي تتقادم بمرور الوقت ودرجة الحرارة - إذا تم تخزين محرك الأقراص على مدار عامين، فقم بإصلاح الأغطية قبل تشغيله؛ مراقبة درجة الحرارة المحيطة؛ قم بعمل نسخة احتياطية من المعلمات على لوحة المفاتيح أو وحدة التخزين الخارجية من حين لآخر. يساعد الفحص السريع كل 6-12 شهرًا على تجنب المفاجآت.

هل يمكنني استخدام VFD في الهواء الطلق أو في بيئات الغسيل؟

يجب أن تكون محركات الأقراص IP20 القياسية في لوحة نظيفة وجافة. بالنسبة للبيئات الخارجية أو القاسية، يقدم CSIVEI تصنيفات IP أعلى:

●  IP40 – مناسب للأماكن المتربة مثل مصانع النسيج أو الأعمال الخشبية

●  IP54/IP55 - مقاوم للغبار ومقاوم لرذاذ الماء؛ يعمل في العبوات الخارجية ومناطق الغسيل

●  IP66 - مقاوم للغبار تمامًا ويتعامل مع نفاثات الماء القوية؛ مناسب لتجهيز الأغذية أو غسيل السيارات أو الاستخدام الخارجي بدون حاويات إضافية

●  في حالة وجود غازات مسببة للتآكل، يوصى بالطلاء المطابق للوحة PCB.

هل يأتي VFD مع ضمان ودعم فني؟

نعم. تأتي محركات CSIVEI مع ضمان قياسي لمدة 18 شهرًا من تاريخ التصنيع (أو 12 شهرًا من التثبيت، أيهما أحدث). تتوفر خيارات الضمان الممتد للتطبيقات الهامة. يتوفر الدعم الفني العالمي عبر البريد الإلكتروني والهاتف والموارد عبر الإنترنت، حيث يتم تضمين أدلة المستخدم وأدلة التطبيقات وبرامج التكوين.

حالة العميل: مروحة التهوية الصناعية

تتطلب منشأة تصنيع الأثاث تحكمًا دقيقًا في تدفق الهواء لنظام جمع الغبار الخاص بها. كان تشغيل المراوح بأقصى سرعة بشكل مستمر غير فعال ويسبب ضوضاء مفرطة.

الحل: تم تركيب CSIVEI 18-30kW VFD على مروحة العادم الرئيسية، مع مستشعر ضغط لمراقبة ضغط القناة لتنظيم سرعة المروحة.

نتائج:

●  يتم ضبط سرعة المروحة تلقائيًا لتتناسب مع متطلبات جمع الغبار

●  توفير الطاقة بنسبة 45% أثناء عملية التحميل الجزئي

●  تم تقليل مستوى الضوضاء بمقدار 12 ديسيبل، مما يؤدي إلى تحسين ظروف العمل

●  تقليل التآكل الميكانيكي لمحامل وأحزمة المروحة

●  يلبي النظام الآن أهداف الامتثال البيئي والكفاءة التشغيلية.
