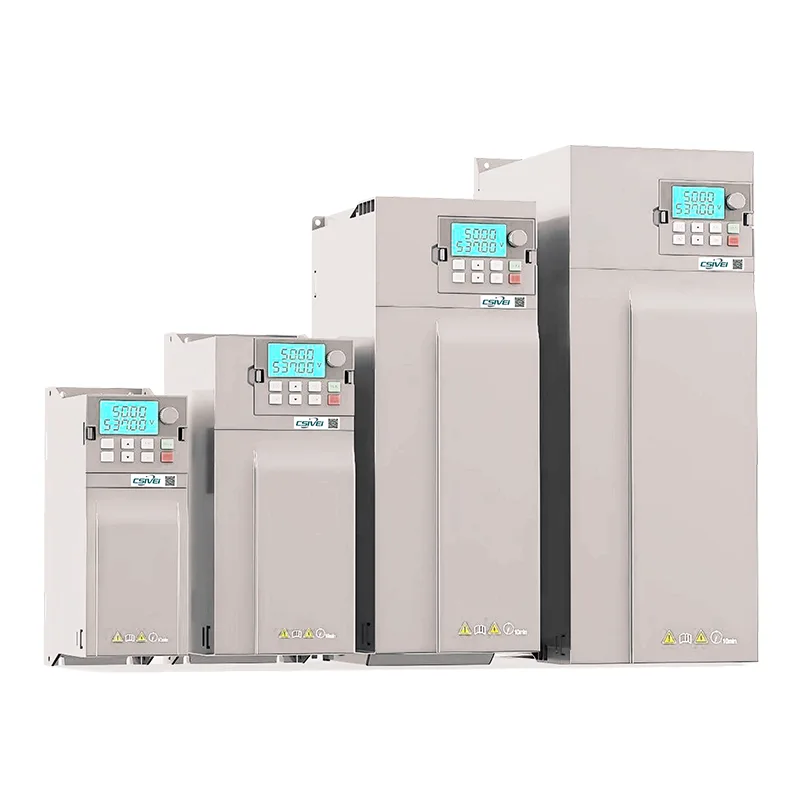

تم تصميم عاكس المضخة الشمسية CSIVEI 11kw مع MPPT لضخ الطاقة الشمسية الصناعية الثقيلة. تتميز بقدرة تحميل زائد عالية (150% لمدة 60 ثانية)، وتتعامل مع مضخات الآبار العميقة مع عزم دوران مرتفع. يشتمل محرك الأقراص على أجهزة تعقب MPPT مزدوجة، ومفاعل DC مدمج لتقليل التوافقيات، وAFE (واجهة أمامية نشطة) اختيارية لأنظمة الطاقة الشمسية المرتبطة بالشبكة. تضمن حاوية IP21 المزودة بمراوح زائدة عن الحاجة التشغيل المستمر في درجات الحرارة المحيطة العالية (حتى 50 درجة مئوية). وتشمل التطبيقات الري على نطاق واسع، ونزح المياه في المناجم، وإمدادات المياه البلدية. يوفر CSIVEI مراقبة كاملة عن بعد عبر النظام الأساسي السحابي. توفير الطاقة يصل إلى 80% مقارنة بمضخات الديزل.
| نموذج | محول طاقة شمسية 11 كيلو وات مزود بتقنية MPPT |
| جهد الإدخال | تيار متردد، 1PH، 220 فولت (-15%)~240 فولت (+10%) |
| تيار متردد، 3PH، 380 فولت (-15%)~440 فولت (+10%) | |
| التردد المقدر | 50/60 هرتز |
| نطاق التردد | ±5%(47.5~63 هرتز) |
| الجهد الناتج | 0-جهد الخرج |
| تردد الإخراج | 0.1 ~ 500 هرتز |
| أعلى تردد | التحكم في ناقلات الأمراض: 0 ~ 500 هرتز |
| التحكم الخامس/F: 0 ~ 500 هرتز | |
| تردد الناقل | 0.8 كيلو هرتز ~ 8 كيلو هرتز |
| يمكن تعديل تردد الموجة الحاملة تلقائيًا وفقًا لخصائص الحمل | |
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز |
| إعداد المحاكاة: الحد الأقصى للتردد × 0.025% | |
| طريقة التحكم | SVC التحكم في ناقلات الحركة ذات الحلقة المفتوحة |
| التحكم في سرعة الحلقة المفتوحة V/F | |
| عزم الدوران البداية | 0.5 هرتز/150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5%(سفك) |
| القدرة الزائدة | 150% التصنيف الحالي: 60 ثانية، 170% التصنيف الحالي: 12 ثانية، 190% التصنيف الحالي: 1.5 ثانية |
| زيادة عزم الدوران | تعزيز عزم الدوران التلقائي؛ تعزيز عزم الدوران اليدوي: 0.1%~30.0% |
| منحنى V/F | ثلاث طرق: 1.خطي، 2.متعدد البؤر، 3.منحنى V/F من نوع الطاقة |
| فصل V/F | طريقتان: منفصلتان بالكامل، شبه منفصلتان |
| منحنى التسارع والتباطؤ | طرق التسارع والتباطؤ الخطية أو المنحنية S. نوعان من أوقات التسارع والتباطؤ، بنطاق زمني من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد الكبح DC: 0.00 هرتز ~ الحد الأقصى للتردد |
| وقت الكبح: 0.0 ثانية ~ 36.0 ثانية | |
| القيمة الحالية لتشغيل الفرامل: 0.0%~100.0% | |
| التحكم في الركض | نطاق تردد الركض: 0.00 هرتز إلى أقصى تردد. تسارع الركض ووقت التباطؤ: 0.0 ثانية إلى 6500.0 ثانية |
| معرف المنتج المدمج | يمكنها بسهولة تحقيق نظام التحكم في الحلقة المغلقة للتحكم في العملية |
| أفر | عندما يتغير جهد الشبكة، يمكنها تلقائيًا الحفاظ على جهد خرج ثابت. |
| الحد من عزم الدوران والتحكم فيه | تعمل ميزات "الحفار" على الحد تلقائيًا من عزم الدوران أثناء التشغيل لمنع رحلات التيار الزائد المتكررة |
يعد محرك المضخة الشمسية هذا مثاليًا للري الزراعي بما في ذلك الري بالتنقيط وأنظمة الرش والري بالفيضانات. يعمل بكفاءة على تشغيل المضخات الغاطسة في الآبار العميقة أو المضخات السطحية في القنوات المفتوحة. من خلال تحويل الطاقة الشمسية DC مباشرة إلى تيار متردد، فإنه يلغي الحاجة إلى البطاريات أو الاتصال بالشبكة. يقوم المحرك تلقائيًا بضبط سرعة المضخة وفقًا لكثافة الطاقة الشمسية، مما يضمن أقصى قدر من توصيل المياه خلال الساعات المشمسة. المنشآت الشائعة: ري الأراضي الزراعية، وسقي الدفيئة، وأنظمة تنقيط البساتين، وأحواض سقي الماشية. تمنع الحماية من التشغيل الجاف تلف المضخة عند انخفاض مصادر المياه، مما يجعلها موثوقة للغاية في المناطق الريفية النائية.
يدمج محرك المضخة الشمسية هذا خوارزميات ذكية لتتبع أقصى نقطة للطاقة (MPPT) لاستخراج أعلى طاقة ممكنة من المصفوفات الكهروضوئية. على عكس وحدات التحكم PWM، يقوم MPPT بضبط مقاومة الإدخال بشكل مستمر لتتناسب مع أقصى نقطة طاقة للوحة الشمسية، حتى في ظل ظروف الإشعاع ودرجة الحرارة والتظليل المتغيرة. الميزات الرئيسية:
● كفاءة التتبع > 99% – يضمن الحد الأدنى من فقدان الطاقة بين الألواح الشمسية ومحرك المضخة.
● نطاق إدخال تيار مستمر واسع - يستوعب تكوينات السلسلة المختلفة وعمر اللوحة.
● استجابة سريعة لمرور السحابة - لتجنب انخفاضات الطاقة التي قد تؤدي إلى توقف المضخة.
● التشغيل/الإيقاف التلقائي استنادًا إلى الطاقة الشمسية - يبدأ المحرك عند تجاوز الطاقة المتاحة
● عتبة المضخة وتتوقف عندما تكون غير كافية، مما يحمي المحرك من المحاولات المتكررة لانخفاض الطاقة.
تعمل تقنية MPPT هذه على زيادة إنتاج المياه اليومي إلى الحد الأقصى، مما يجعل عاكس المضخة الشمسية بقدرة 11 كيلو واط مع MPPT مناسبًا للتطبيقات خارج الشبكة حيث يكون لكل واط أهمية.
س1: ما هو نوع المضخات التي يمكنني استخدامها مع جهاز VFD الشمسي هذا؟
ج: يتوافق محرك الأقراص هذا مع معظم المضخات الغاطسة ذات التيار المتردد ثلاثية الطور، والمضخات السطحية الطاردة المركزية، ومضخات الآبار العميقة، والمضخات المعززة. وهو يدعم كلا من المحركات الحثية القياسية والمحركات المتزامنة ذات المغناطيس الدائم (PMSM). بالنسبة للمضخات أحادية الطور، يرجى الرجوع إلى سلسلة محركات المضخات الشمسية أحادية الطور.
س2: هل يمكنني تشغيل المضخة مباشرة من الألواح الشمسية بدون بطاريات؟
ج: نعم. تم تصميم عاكس المضخة الشمسية CSIVEI بقدرة 11 كيلو واط مع MPPT للتشغيل المباشر من الطاقة الشمسية إلى المضخة. يستخدم MPPT لتحويل التيار المستمر المتغير من الألواح إلى تيار متردد ثابت للمضخة. يبدأ التشغيل تلقائيًا عندما تتجاوز الطاقة الشمسية عتبة المضخة ويتوقف عندما تكون غير كافية، مما يحمي المحرك.
س3: ما هو الحد الأقصى لجهد إدخال التيار المستمر؟
ج: الحد الأقصى لجهد إدخال التيار المستمر لهذا المحرك هو 800 فولت و1000 فولت لوحدات الطاقة الأعلى. يرجى الرجوع إلى ورقة المواصفات لمعرفة القيم الدقيقة. تأكد دائمًا من بقاء جهد الدائرة المفتوحة لمجموعة الطاقة الشمسية ضمن تصنيف محرك الأقراص.
س 4: هل أحتاج إلى وحدة تحكم منفصلة في المضخة أو بادئ تشغيل بسيط؟
ج: لا. يدمج نظام VFD الشمسي CSIVEI جميع وظائف التحكم: MPPT، محرك التردد المتغير، حماية المضخة (التشغيل الجاف، التحميل الزائد، انفجار الأنابيب)، وPID اختياري للضغط المستمر. إنه يحل محل كل من وحدات التحكم في المضخة والمبتدئين الناعمين.
س5: هل يمكنني استخدام محرك الأقراص هذا مع مضخة موجودة متصلة بالشبكة؟
ج: نعم. يدعم محرك الأقراص التشغيل الهجين: أولوية الطاقة الشمسية مع شبكة احتياطية، أو الشبكة فقط. يمكنك تعديله إلى مضخة موجودة لإضافة القدرة الشمسية دون استبدال المحرك.
تعتمد مزرعة خضروات مملوكة لعائلة في منطقة نائية على مضخة الديزل للري، وتواجه تكاليف الوقود المرتفعة والصيانة المتكررة. لقد قاموا بتركيب مضخة VFD الشمسية CSIVEI مع عاكس مضخة شمسية بقدرة 11 كيلو واط مع مجموعة MPPT التي تقود مضخة غاطسة.
تم التخلص من تكاليف الوقود، مما أدى إلى توفير أكثر من 2500 دولار سنويًا.
التشغيل/الإيقاف الآلي بناءً على ضوء الشمس يقلل من العمالة.
تحسن انتظام الري بالتنقيط، مما أدى إلى زيادة إنتاجية الطماطم بنسبة 20%.
تم سداد النظام خلال 14 شهرًا.
ويقوم المزارع الآن بري 5 أفدنة يوميًا دون الاتصال بالشبكة أو لوجستيات الوقود.
