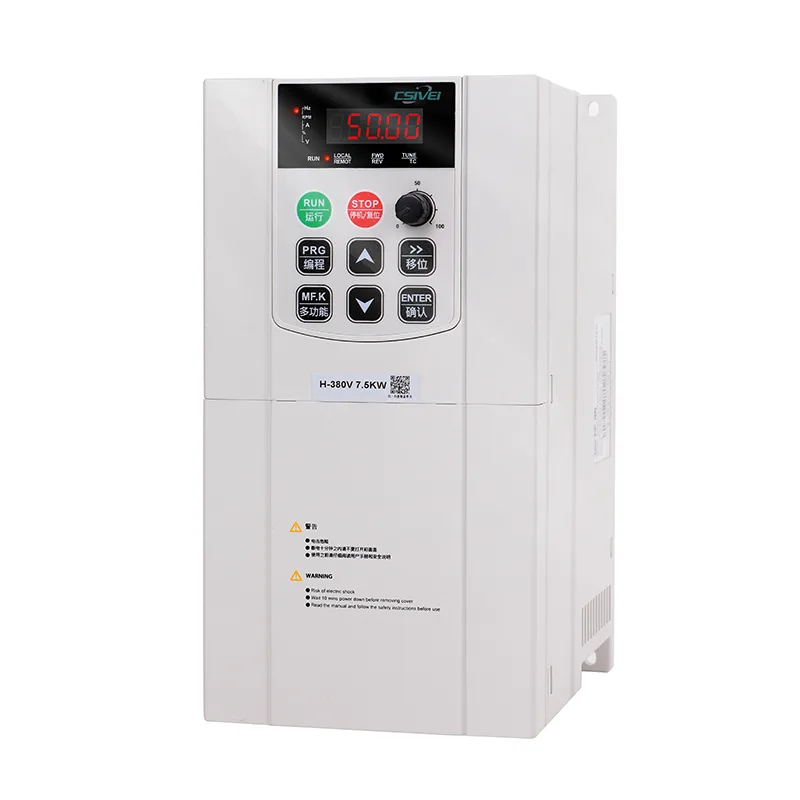

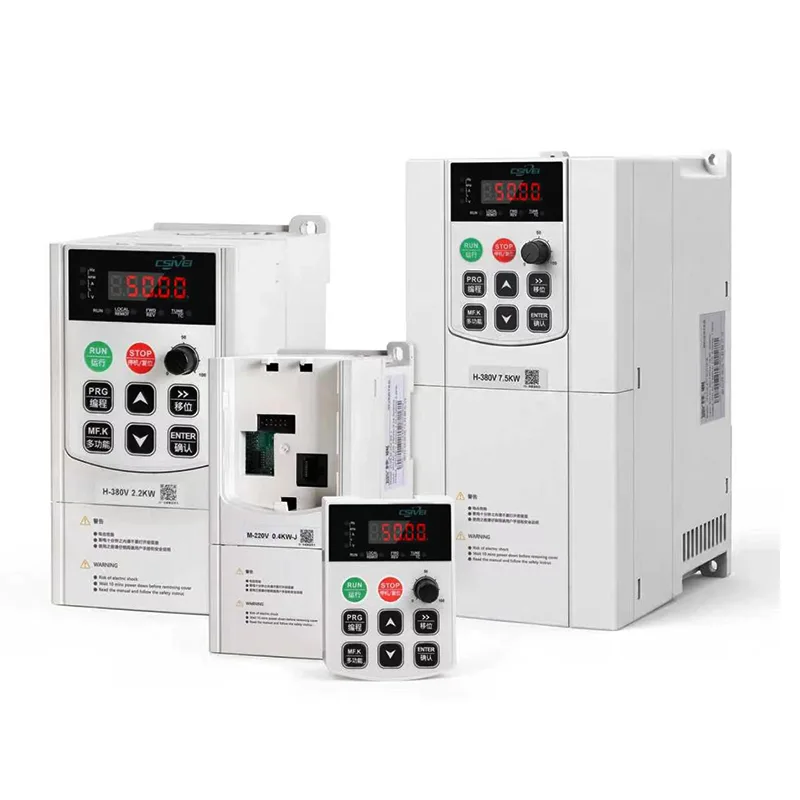

يعد CSIVEI 4kw Water Pump Inverter Solar VFD حلاً عالي الأداء لمشاريع ضخ المياه بالطاقة الشمسية الكبيرة. تم تصميمه للمضخات الغاطسة في الآبار العميقة ومحطات التعزيز، فهو يوفر عزم دوران عاليًا عند التشغيل مع التحكم في ناقل الحركة بدون مستشعر. يقوم المحرك تلقائيًا بضبط تردد الإخراج بناءً على جهد اللوحة الشمسية، مما يضمن أقصى تدفق للمياه طوال اليوم. PID مدمج للضغط المستمر، وحماية التشغيل الجاف، وتخزين سجل الأخطاء. تعتبر حاوية IP20 مع مرشح IP40 الاختياري مناسبة لغرف التحكم. يدعم المراقبة عن بعد عبر وحدات GPRS/4G. توفر CSIVEI ضخًا موثوقًا خارج الشبكة لإمدادات المياه المجتمعية والزراعة واسعة النطاق.
| نموذج | 4KW مضخة مياه عاكسة بالطاقة الشمسية VFD |
| جهد الإدخال | تيار متردد، 1PH، 220 فولت (-15%)~240 فولت (+10%) |
| تيار متردد، 3PH، 380 فولت (-15%)~440 فولت (+10%) | |
| التردد المقدر | 50/60 هرتز |
| نطاق التردد | ±5%(47.5~63 هرتز) |
| الجهد الناتج | 0-جهد الخرج |
| تردد الإخراج | 0.1 ~ 500 هرتز |
| أعلى تردد | التحكم في ناقلات الأمراض: 0 ~ 500 هرتز |
| التحكم الخامس/F: 0 ~ 500 هرتز | |
| تردد الناقل | 0.8 كيلو هرتز ~ 8 كيلو هرتز |
| يمكن تعديل تردد الموجة الحاملة تلقائيًا وفقًا لخصائص الحمل | |
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز |
| إعداد المحاكاة: الحد الأقصى للتردد × 0.025% | |
| طريقة التحكم | SVC التحكم في ناقلات الحركة ذات الحلقة المفتوحة |
| التحكم في سرعة الحلقة المفتوحة V/F | |
| عزم الدوران البداية | 0.5 هرتز/150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5%(سفك) |
| القدرة الزائدة | 150% التصنيف الحالي: 60 ثانية، 170% التصنيف الحالي: 12 ثانية، 190% التصنيف الحالي: 1.5 ثانية |
| زيادة عزم الدوران | تعزيز عزم الدوران التلقائي؛ تعزيز عزم الدوران اليدوي: 0.1%~30.0% |
| منحنى V/F | ثلاث طرق: 1.خطي، 2.متعدد البؤر، 3.منحنى V/F من نوع الطاقة |
| فصل V/F | طريقتان: منفصلتان بالكامل، شبه منفصلتان |
| منحنى التسارع والتباطؤ | طرق التسارع والتباطؤ الخطية أو المنحنية S. نوعان من أوقات التسارع والتباطؤ، بنطاق زمني من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد الكبح DC: 0.00 هرتز ~ الحد الأقصى للتردد |
| وقت الكبح: 0.0 ثانية ~ 36.0 ثانية | |
| القيمة الحالية لتشغيل الفرامل: 0.0%~100.0% | |
| التحكم في الركض | نطاق تردد الركض: 0.00 هرتز إلى أقصى تردد. تسارع الركض ووقت التباطؤ: 0.0 ثانية إلى 6500.0 ثانية |
| معرف المنتج المدمج | يمكنها بسهولة تحقيق نظام التحكم في الحلقة المغلقة للتحكم في العملية |
| أفر | عندما يتغير جهد الشبكة، يمكنها تلقائيًا الحفاظ على جهد خرج ثابت. |
| الحد من عزم الدوران والتحكم فيه | تعمل ميزات "الحفار" على الحد تلقائيًا من عزم الدوران أثناء التشغيل لمنع رحلات التيار الزائد المتكررة |
بالنسبة لمشاريع الترميم البيئي، يوفر محول VFD لمضخة المياه بالطاقة الشمسية بقدرة 4 كيلو واط مصدرًا مستدامًا للمياه للتشجير وإعادة تأهيل الأراضي العشبية والأحزمة الخضراء الصحراوية. فهو يرفع المياه الجوفية أو يجمع المياه السطحية لري شتلات الأشجار والشجيرات والنباتات المحلية في المناطق القاحلة. يمكن أن يكون النظام مؤتمتًا بالكامل باستخدام مؤقت أو أجهزة استشعار لرطوبة التربة، مما يؤدي إلى توصيل المياه فقط عند الحاجة. ويقبل نطاق جهد الإدخال الواسع الخاص به المصفوفات الشمسية ذات التكوينات المختلفة، مما يجعل من السهل قياسها. ومن خلال نشره في أحزمة مكافحة التصحر، وزراعة الأشجار على جانب الطريق، واستصلاح المناجم، وترميم الأراضي الرطبة، يضمن محرك الأقراص وقت تشغيل عاليًا دون لوجستيات الوقود، حتى في المواقع النائية.
يستخدم محول VFD الشمسي لمضخة المياه بقدرة 4 كيلو واط الخاص بمصنع CSIVEI التحكم في ناقلات الأمراض بدون مستشعر، وهو مُحسّن لأحمال المضخات الطاردة المركزية والغاطسة. هذا يسلم:
● عزم دوران عالي لبدء التشغيل - يصل إلى 150% عند 0.5 هرتز، وهو ضروري لمضخات الآبار العميقة ذات الأعمدة الطويلة.
● تشغيل مستقر منخفض السرعة - يمنع التوقف عندما تكون الطاقة الشمسية هامشية.
● التكيف التلقائي لمنحنى المضخة - يتعلم المحرك خصائص تدفق رأس المضخة للحفاظ على الكفاءة المثلى.
● أوضاع الضغط المستمر / التدفق المستمر - يقبل PID المدمج ردود الفعل من أجهزة استشعار الضغط أو التدفق، مع الحفاظ على نقطة الضبط بغض النظر عن تقلبات الطاقة الشمسية.
● بدء تشغيل سلس وإيقاف سلس - يزيل المطرقة المائية، وضغط الأنابيب، وتيار المحرك المفاجئ.
تضمن هذه الخوارزميات عمل المضخة بسلاسة طوال اليوم الشمسي بأكمله، من الصباح الباكر إلى وقت متأخر بعد الظهر، دون تعثر متكرر أو صدمة ميكانيكية.
Q1: يظهر محرك الأقراص خطأ "Dry‑Run" ولكن يوجد ماء في البئر. ما هو الخطأ؟
ج: ربما تم تركيب أو معايرته بشكل غير صحيح. تحقق من أسلاك المستشعر واضبط تأخير الكشف لفترة أطول (المعلمة ص.61) لتجنب الرحلات الخاطئة أثناء بدء تشغيل المضخة. تحقق أيضًا من أن المضخة مغمورة بالفعل - ربما انخفض مستوى الماء عن مستوى السحب.
س2: هل يحتوي محرك الأقراص على وضع توفير الطاقة يتجاوز MPPT؟
ج: نعم. تعمل ميزة "تحسين الطاقة التلقائية" (AEO) على تقليل جهد المحرك عندما يكون حمل المضخة خفيفًا (على سبيل المثال، انخفاض الطلب على التدفق)، مما يقلل استخدام الطاقة بنسبة 10-20% دون التأثير على الإخراج. تمكين المعلمة P.52 = 1.
س3: ما هي البيانات التي يمكنني تسجيلها من محرك الأقراص؟
ج: يقوم محرك الأقراص بتسجيل إنتاج الطاقة اليومي (كيلوواط ساعة)، وحجم المياه (م³)، ووقت تشغيل المضخة (ساعات)، وأحداث الأعطال، والإجماليات التراكمية. يتم تخزين البيانات في الذاكرة الداخلية (آخر 30 يومًا) ويمكن تصديرها عبر Modbus أو بطاقة SD (اختياري).
س 4: هل أحتاج إلى وحدة تحكم منفصلة في المضخة أو بادئ تشغيل بسيط؟
ج: لا. يدمج نظام VFD الشمسي CSIVEI جميع وظائف التحكم: MPPT، محرك التردد المتغير، حماية المضخة (التشغيل الجاف، التحميل الزائد، انفجار الأنابيب)، وPID اختياري للضغط المستمر. إنه يحل محل كل من وحدات التحكم في المضخة والمبتدئين الناعمين.
س5: ما هي متطلبات التأريض التي يتمتع بها محرك الأقراص هذا؟
ج: التأريض الصحيح أمر بالغ الأهمية. قم بتوصيل طرف التوصيل PE الخاص بمحرك الأقراص بأرضية مخصصة باستخدام موصل نحاسي. قم أيضًا بتأريض إطارات الألواح الشمسية ومحرك المضخة. قد يؤدي عدم التوصيل بالأرض إلى حدوث صدمة كهربائية أو خلل في محرك الأقراص.
مطلوب تركيب داخلي– تم تصميم حاوية IP20 القياسية لغرف التحكم أو الخزانات المقاومة للعوامل الجوية. للاستخدام الخارجي، اطلب غلاف IP54 الاختياري أو قم بتركيبه في مبيت واقٍ.
التهوية الكافية- حافظ على الحد الأدنى من الخلوص بمقدار 100 مم أعلى وأسفل محرك الأقراص لضمان تبديد الحرارة بشكل مناسب. يجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية.
الحجم الصحيح للكابل– استخدم كابلات مصنفة لـ 125% على الأقل من التيار المقنن لمنع ارتفاع درجة الحرارة. اجعل كابلات إدخال التيار المباشر قصيرة قدر الإمكان لتقليل انخفاض الجهد وفقدان الطاقة.
التأريض السليم– قم بتوصيل محطة PE بأرضية مخصصة. أيضا إطارات الألواح الشمسية الأرضية ومحرك المضخة. قد يؤدي التأريض غير الصحيح إلى حدوث صدمة كهربائية، أو خلل في محرك الأقراص، أو تلف البرق.
