تشتمل سلسلة CSIVEI iMaster VFD-PC10 على نماذج عاكسة ثلاثية الطور بقدرة 15 كيلووات، و18.5 كيلووات، و22 كيلووات. أرقام الطرازات المقابلة هي VFD-PC10-15G-T4-MK، وVFD-PC10-18.5G-T4-MK، وVFD-PC10-22G-T4-MK. تيارات الإخراج المدرجة هي 32 أمبير، 37 أمبير و45 أمبير، على التوالي، لتطبيقات المحرك التي تلبي المتطلبات الكهربائية للمحرك.
تدعم المضخة الشمسية ثلاثية الطور 380 فولت بقدرة 15-22 كيلووات وعاكس VFD للأغراض العامة تكوينين للتشغيل: وضع المضخة الشمسية ووضع العاكس للأغراض العامة. يستخدم وضع المضخة الشمسية مجموعة كهروضوئية كمصدر للطاقة DC ويتضمن التحكم MPPT. يوفر الوضع للأغراض العامة التحكم في المحركات ذات التردد المتغير باستخدام التحكم في ناقل الحركة بدون مستشعر (SVC) أو التحكم V/F.
تحدد مخططات الدائرة الرئيسية المتوفرة لنطاق الطاقة هذا أطراف P+ وPB لتوصيل مقاوم فرامل خارجي. يكون هذا الاتصال مناسبًا عندما يتطلب التطبيق وجود مقاومة كبح للتحكم في التباطؤ. يجب أن يتبع اختيار المقاوم والأسلاك وحدود التشغيل الوثائق الفنية للنموذج المعمول به.
| غرض | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| محرك قابل للتطبيق | 15 كيلو واط / 20 حصان | 18.5 كيلو واط / 25 حصان | 22 كيلو واط / 30 حصان |
| القدرة الاسمية | 37 كيلو فولت أمبير | 44 كيلو فولت أمبير | 60 كيلو فولت أمبير |
| المدخلات الحالية | 37.9 أ | 46.7 أ | 55.6 أ |
| تيار الإخراج | 32 أ | 37 أ | 45 أ |
| جهد إدخال التيار المتردد | تيار متردد 3 درجة حموضة 380 فولت (-15%) إلى 440 فولت (+10%) | ||
| الأعلى. جهد إدخال التيار المستمر | 900 فولت تيار مستمر | ||
| نطاق VOC الموصى به | 550 إلى 750 فولت تيار مستمر | ||
| نطاق MPPT الموصى به | 450 إلى 600 فولت تيار مستمر | ||
| بدء نطاق الجهد | 300 إلى 900 فولت تيار مستمر، معلمة قابلة للتعديل | ||
| محطات مقاومة الكبح | P+ وPB، المقاوم الخارجي | ||
| مستوى الضوضاء | 65 ديسيبل كحد أقصى. |
تحقق من لوحة اسم المحرك وتيار الإخراج المقدر للعاكس قبل اختيار الطراز. إن تصنيف كيلووات محرك الأقراص وحده لا يحدد مدى ملاءمة كل محرك أو مضخة. قم بتأكيد الحدود الكهربائية المطبقة مقابل الوثائق الخاصة بالطراز الدقيق.
يسرد جدول التكوين المرفق كميات مختلفة من الوحدات لنماذج 15 كيلووات و18.5 كيلووات و22 كيلووات. يجب التعامل مع هذه الترتيبات كتكوينات مرجعية والتحقق منها مقابل ورقة بيانات الوحدة الكهروضوئية وظروف الموقع قبل التثبيت.
| نموذج | وحدات 37±1 فولت، 250 واط±5 واط | وحدات 45±1 فولت، 300 واط±5 واط | ||
| وحدات لكل سلسلة | سلاسل | وحدات لكل سلسلة | سلاسل | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
يتم حساب طاقة الصفيف الكهروضوئية الاسمية أعلاه من القوة الكهربائية للوحدة المذكورة وكميتها. إنه ليس بديلاً لتصميم النظام الكهروضوئي الكامل.
الحد الأقصى لجهد إدخال التيار المستمر المدرج هو 900 فولت تيار مستمر. نطاق جهد الدائرة المفتوحة الموصى به هو 550-750 فولت تيار مستمر، ونطاق تشغيل MPPT الموصى به هو 450-600 فولت تيار مستمر. تصف هذه القيم حدود التشغيل المختلفة ولا ينبغي استخدامها بالتبادل.
قبل الانتهاء من ترتيب السلسلة، احسب جهد الدائرة المفتوحة المتوقع باستخدام معامل Voc ودرجة الحرارة للوحدة المحددة. يجب أن يأخذ الحساب في الاعتبار الحد الأدنى لدرجة الحرارة المتوقعة للموقع. تأكد من أن جهد سلسلة الطقس البارد المحسوب يظل ضمن الحد الأقصى لإدخال التيار المستمر للعاكس وأن جهد التشغيل العادي مناسب لنطاق MPPT المحدد.
يجب اعتبار سلاسل الطاقة الكهروضوئية وكابلات التيار المستمر والعوازل وحماية التيار الزائد والحماية من زيادة التيار ومعدات التجميع جزءًا من التثبيت الشامل. تعتمد الأجهزة المطلوبة وتقييماتها على تكوين المصفوفة وترتيب الأسلاك ومسار الكابل والمتطلبات الكهربائية المعمول بها.
بالنسبة للسلاسل المتوازية، قم بتأكيد الترتيب المطلوب لحماية المجمع والسلسلة باستخدام دليل تركيب العاكس ومصمم النظام الكهروضوئي. يجب أيضًا تحديد متطلبات الحماية من زيادة التيار من خلال مخطط التثبيت والتعليمات المعمول بها. لا تقم بتحديد أجهزة حماية التيار المستمر فقط من الطاقة المقدرة للعاكس.
| غرض | مواصفة |
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل (يدعم ما يصل إلى 16 كيلو هرتز) |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |
| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
وضع المضخة الشمسية مخصص لتطبيقات المضخات التي تعمل بواسطة مجموعة كهروضوئية. تتضمن وظائف التحكم المدرجة الحد الأقصى لتتبع نقطة الطاقة (MPPT) ومنطق الحماية من الضوء الضعيف.
تعتمد كمية الطاقة المتاحة للمضخة على الإشعاع الشمسي، وتكوين المصفوفة الكهروضوئية، ومتطلبات المحرك، وخصائص المضخة وظروف الموقع. لذلك يجب تصميم المصفوفة وفقًا لحدود الجهد الكهربي للعاكس بالإضافة إلى واجب توصيل المياه المطلوب.
عندما تكون هناك حاجة إلى شبكة احتياطية أو مولد كهربائي، تأكد من ترتيب تبديل الإدخال والأسلاك وفقًا للمخطط النموذجي المطبق. قد تكون مكونات التبديل الخارجية مطلوبة وفقًا للنظام الذي تم تكوينه؛ لا تفترض أن جميع وظائف تحويل المصدر موجودة داخل العاكس.
يوفر وضع الأغراض العامة تحكمًا متغير التردد للمعدات المتوافقة التي تعمل بمحرك. تشمل الوظائف المدرجة التحكم في SVC وV/F، وPID، والتسارع والتباطؤ القابلين للتعديل، واتصال RS485 Modbus RTU.
يتم تحديد وضع التشغيل من خلال المعلمة P8-00 وفقًا للتكوين المزود. يجب التأكد من الوضع الصحيح ومعلمات التحكم أثناء التشغيل، وذلك باستخدام الإرشادات الخاصة بالطراز المحدد وإصدار البرنامج الثابت.
تحدد مخططات الدائرة الرئيسية لنماذج 15 كيلووات و18.5 كيلووات و22 كيلووات أطراف P+ وPB لمقاوم الكبح الخارجي. يمكن أن يكون هذا الاتصال ذا صلة عندما يتطلب التطبيق تباطؤًا متحكمًا فيه بدلاً من السماح للمحرك بالتوقف.
تعتمد الحاجة إلى مقاومة الكبح على قصور الحمل ومتطلبات التباطؤ وواجب التشغيل. تأكد من مواصفات المقاوم ومتطلبات الأسلاك وظروف الكبح المسموح بها في الدليل المعمول به قبل التثبيت.
تسرد المواصفات العامة المرفقة تصنيفات التحميل الزائد على المدى القصير التالية:
| مستوى الزائد | مدة |
|---|---|
| 150% من التيار المقنن | 60 ثانية |
| 170% من التيار المقنن | 12 ثانية |
| 190% من التيار المقنن | 1.5 ثانية |
تصف هذه التصنيفات سعة التحميل الزائد المدرجة. إنهم لا يضمنون، من تلقاء أنفسهم، إمكانية تشغيل محرك معين بنجاح. يجب أن يأخذ الاختيار في الاعتبار التيار المقنن للمحرك، وحمل المضخة، ووقت التسارع وتسلسل البدء المقصود.
أوضاع التحكم المدرجة هي التحكم في ناقل الحركة بدون مستشعر (SVC) والتحكم V/F. بموجب SVC، تسرد المواصفات العامة عزم دوران بدء بنسبة 150% عند 0.5 هرتز، ونطاق سرعة يبلغ 1:100 ودقة ثبات السرعة بنسبة ±0.5%.
تم إدراج وظيفة PID المدمجة للتحكم في الحلقة المغلقة للمتغيرات مثل الضغط والتدفق ودرجة الحرارة. يجب تكوين المستشعرات المطلوبة وإشارات التغذية الراجعة وتسلسل التحكم للتطبيق الفعلي.
تشمل وظائف الحماية المذكورة ما يلي:
يسرد المصدر المزود أيضًا الإنذارات المرتبطة بضعف مدخلات الطاقة الشمسية، وخزان ممتلئ، ونقص المياه، والتحميل الزائد للمحرك. يجب التحقق من رموز الإنذار ومعانيها وفقًا لدليل الطراز الدقيق قبل استخدامها للتثبيت أو استكشاف الأخطاء وإصلاحها.

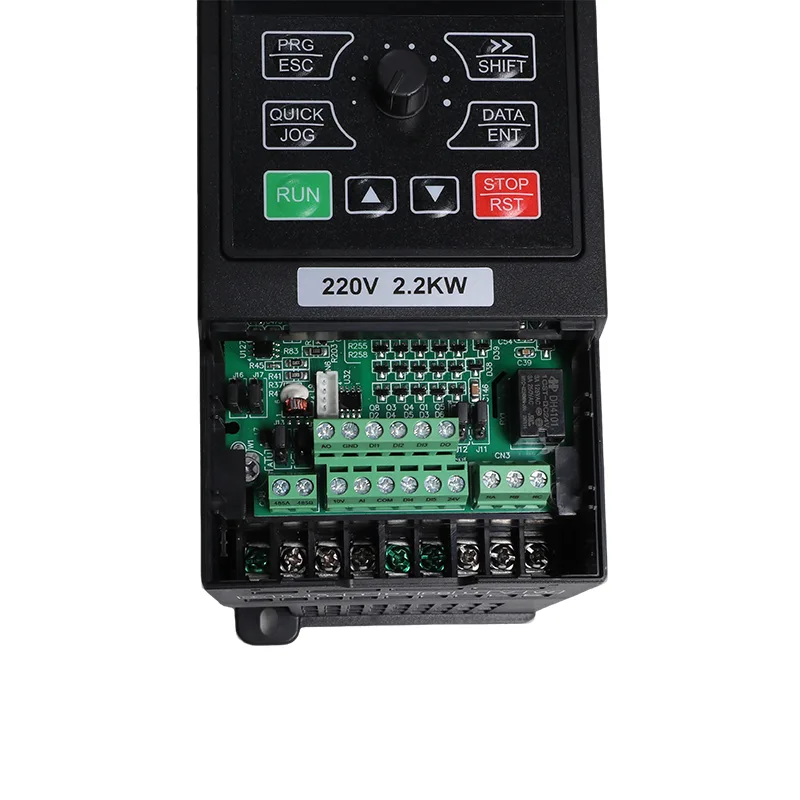

تشير معلومات المنتج المتوفرة إلى أن الطرازات بقدرة 15 كيلووات و18.5 كيلووات و22 كيلووات تستخدم نفس منصة التحكم، مع تخطيط طرفي متسق وترقيم المعلمات وتشغيل لوحة المفاتيح عبر التصنيفات الثلاثة. تأكد من تفاصيل الأسلاك والمعلمات المعمول بها للنموذج المرفق قبل التشغيل.
تم إدراج اتصال RS485 مع Modbus RTU كمعيار قياسي للسلسلة. يجب التحقق من قيم المراقبة وسجلات التحكم المتوفرة في خريطة سجل الاتصالات للإصدار المعمول به.
يمكن تقييم محرك الأقراص لمضخات الري التي تغذي شبكات القنوات أو مناطق الري الكبيرة أو أنظمة المياه الزراعية الأخرى. يجب التحقق من تيار المحرك وتدفق المياه المطلوب والرأس الديناميكي الإجمالي وتكوين المصفوفة الكهروضوئية ومتطلبات التشغيل اليومية قبل اختيار الطراز.
بالنسبة لاستهلاك المياه الخام، أو نقلها إلى مرافق المعالجة أو إمدادها بخزانات التوزيع، يجب أن يأخذ الاختيار في الاعتبار واجب المضخة، وبيانات المحرك، ومتطلبات التحكم، وتوافر مصدر الطاقة المقصود.
في تطبيقات المناجم ومياه الحفرة، تأكد من تصنيف محرك المضخة وتغير الحمل المتوقع ومدة التشغيل المطلوبة وظروف التثبيت. يجب أن يتوافق العاكس مع متطلبات المحرك والموقع الفعلية.
بالنسبة لمزارع الأسماك والروبيان التي تتطلب متطلبات منتظمة لتبادل المياه، يمكن اعتبار محرك الأقراص مناسبًا لمعدات الضخ المتوافقة. يجب أن يأخذ تصميم النظام في الاعتبار حجم المياه المطلوب وجدول الضخ والطاقة الشمسية أو التيار المتردد المتاحة.
في وضع الأغراض العامة، يمكن تقييم محرك الأقراص من أجل توافق تطبيقات نقل المياه الصناعية ودوائر التبريد ومياه المعالجة التي تتطلب تحكمًا بمحرك متغير التردد.
يمكن أخذ التكوين للأغراض العامة في الاعتبار بالنسبة للمراوح والمنافيخ وغيرها من المعدات التي تعمل بمحركات المتوافقة. تأكد من خصائص الحمل وبيانات المحرك ومتطلبات التباطؤ وأي حاجة لمقاوم فرامل خارجي قبل اختيار الطراز.
تحقق من لوحة اسم المحرك لمعرفة الطاقة المقدرة والتيار والجهد والتردد. قارن التيار المقنن للمحرك مع تيار الخرج للنموذج المحدد وقم بتقييم متطلبات الحمل والتسارع قبل التأكد من تصنيف العاكس.
عندما يكون التباطؤ المتحكم فيه مطلوبًا، قم بتقييم ما إذا كان مقاوم الكبح الخارجي مناسبًا للتطبيق. تحقق من تصنيف المقاوم وترتيب الأطراف وحدود الأسلاك والفرامل مقابل الوثائق الخاصة بالطراز.
يحدد المصدر المزود توصية مفاعل الإخراج لتركيبات المضخات حيث يتجاوز كابل القيادة إلى المحرك 50 مترًا. تحقق من الدليل ذي الصلة للحصول على إرشادات طول الكابل المطبقة ومتطلبات المفاعل وشروط التثبيت. ضع في اعتبارك عزل المحرك وترتيب الكابلات عند تقييم اتصال الإخراج.
تحقق من تصميم المصفوفة، وترتيب السلسلة المتوازية، وعازل التيار المستمر، وحماية التيار الزائد، ومعدات التجميع، ومتطلبات الحماية من زيادة التيار. يجب أن تتبع الأجهزة والتقييمات المناسبة دليل العاكس والتصميم الكهروضوئي والمعايير الكهربائية المعمول بها.
درجة حرارة التشغيل المدرجة هي -10 درجة مئوية إلى 50 درجة مئوية، مع متطلبات تخفيض قدرها 1% لكل 1 درجة مئوية فوق 40 درجة مئوية. يتطلب توجيه الارتفاع المدرج تخفيضًا بنسبة 1% لكل 100 متر من 1000 متر إلى 3000 متر. تأكد من متطلبات التثبيت المطبقة للطراز الفعلي، بما في ذلك أي متطلبات إضافية على ارتفاعات أعلى.
قم بتكوين بيانات المحرك ومصدر الأمر ووضع التحكم وإعدادات التسارع أو التباطؤ وفقًا لتعليمات النموذج. تحدد الأسئلة الشائعة المرفقة المعلمات F3-00 إلى F3-04 لبيانات المحرك وتوصي بالضبط التلقائي قبل التشغيل الأول. اتبع دليل النموذج الفعلي لإجراءات التشغيل الكاملة.
يحدد مخطط الدائرة الرئيسية المرفق أطراف P+ وPB لتوصيل مقاوم فرامل خارجي في الطرز بقدرة 15 كيلووات و18.5 كيلووات و22 كيلووات. يعتمد ما إذا كانت هناك حاجة إلى المقاوم على متطلبات الحمل والقصور الذاتي والتباطؤ. بالنسبة لمعدلات الطاقة الأخرى، تحقق من تخطيط المحطة الطرفية وأحكام مقاومة الكبح قبل الطلب.
يجب تقييم الملاءمة باستخدام التيار المقنن للمحرك ومتطلبات البدء وحمل المضخة وإعدادات التسارع. عزم دوران بدء تشغيل SVC المدرج هو 150% عند 0.5 هرتز، ومعدل الحمل الزائد للسلسلة هو 150% من التيار المقدر لمدة 60 ثانية. لا تضمن هذه الأرقام التوافق مع كل مضخة غاطسة بقدرة 22 كيلووات. قم بتكوين بيانات لوحة اسم المحرك واتبع تعليمات الضبط التلقائي والتشغيل المعمول بها.
تستدعي معلومات التثبيت المتوفرة قاطعًا مصنفًا للتيار المستمر عند مدخل PV، وصندوق مجمع PV حيث يتم دمج السلاسل المتوازية، وجهاز حماية من زيادة التيار من النوع II لحالة مسافة الصفيف المحددة. تأكد من تقييمات الجهاز الدقيقة ومتطلبات الموضع ومسافة الكابل وفقًا لدليل التثبيت وتصميم النظام الكهروضوئي قبل التشغيل.
تخفيض درجة الحرارة المدرجة هو 1% لكل 1 درجة مئوية فوق 40 درجة مئوية، مع نطاق درجة حرارة التشغيل من -10 درجة مئوية إلى 50 درجة مئوية. معدل الارتفاع المذكور هو 1% لكل 100 متر من 1000 متر إلى 3000 متر. يحدد المصدر المتوفر أيضًا متطلبات محولات العزل فوق 2000 متر؛ تحقق من هذا المطلب وشروطه في دليل الطراز الدقيق قبل التثبيت.
تم إدراج RS485 Modbus RTU كواجهة اتصال. يحدد المصدر المزود مجموعة مراقبة U0 على أنها تشمل تيار الخرج، وطاقة الخرج، وجهد الناقل، وحالة الإدخال والإخراج الرقمي، ووضع الإمداد عند U0-49. قم بتأكيد خريطة التسجيل والبيانات المتاحة لإصدار البرنامج الثابت المرفق قبل التكامل.
تحدد معلومات المنتج المتوفرة وضع المضخة الشمسية ووضع الأغراض العامة كخيارات تكوين. تشتمل وظائف الأغراض العامة على التحكم SVC أو V/F وPID وModbus RTU، في حين تحتوي الطرازات التي تتراوح من 15 كيلووات إلى 22 كيلووات أيضًا على أطراف P+ وPB محددة لمقاوم الكبح الخارجي. تم تحديد المعلمة P8-00 كمعلمة اختيار الوضع في المادة الموردة. قم بتأكيد الإعداد الصحيح وإجراءات التحويل المسموح بها في الدليل الخاص بالطراز.
تشير معلومات المنتج المتوفرة إلى أن التصنيفات الثلاثة تشترك في منصة تحكم، بما في ذلك ترقيم المعلمات المتسق وتشغيل لوحة المفاتيح واتفاقيات التخطيط الطرفي. يختلف التيار المقنن والطاقة حسب الطراز، لذلك يجب أن يتبع الاختيار والأسلاك المواصفات والرسوم البيانية الخاصة بالوحدة المحددة.
