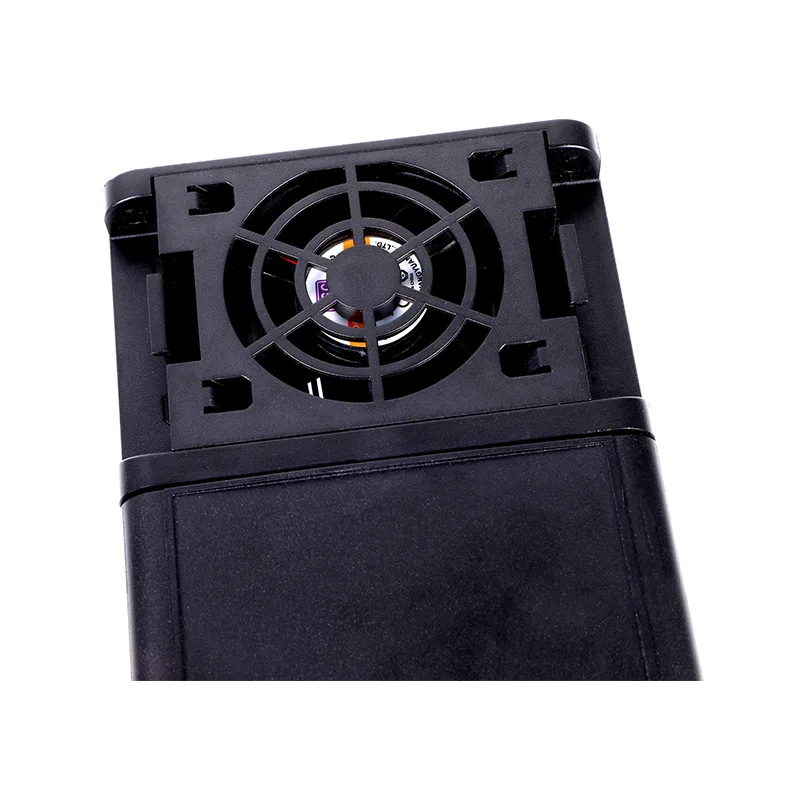

محرك تيار متردد 40 حصان 30 كيلو وات 3 مراحل 380 فولت VFD

يتميز بتحكم متقدم في المتجهات مع عزم دوران عالٍ لبدء التشغيل، ومرشح EMI مدمج، ونظام تبريد زائد، وخيارات اتصال واسعة النطاق بما في ذلك Ethernet/IP وProfinet. يضمن غلاف IP20/IP21 المتين المزود بقضبان التوصيل المعززة التشغيل المستقر في البيئات الصناعية الأكثر تطلبًا.

بفضل الإدارة الذكية للطاقة وإمكانيات التشخيص الشاملة، يوفر محرك CSIVEI 40HP 30kw 3 Phase 380V VFD AC القوة والدقة المطلوبة للعمليات الصناعية الهامة.

المعلمات والمواصفات الأساسية

التطبيقات النموذجية

تم تصميم محرك CSIVEI 40HP 30kw 3 Phase 380V VFD AC لتطبيقات الصناعة والبنية التحتية عالية الطاقة:

●  مضخات الضغط العالي – محطات تحلية المياه، مضخات الأنابيب، الأنظمة الهيدروليكية

●  الضواغط الكبيرة – محطات الهواء الصناعية، ضواغط الغاز

●  ناقلات التعدين – ناقلات الحزام لمسافات طويلة، وأنظمة معالجة الخام

●  مبردات الطرد المركزي – أنظمة التدفئة والتهوية وتكييف الهواء الكبيرة، وتبريد المناطق

●  آلات اللف وفك اللف – مصانع الورق، ولف المنسوجات، وسحب الأسلاك

تعمل خوارزميات توفير الطاقة وميزات الصيانة التنبؤية على تقليل التكلفة الإجمالية للملكية.

كفاءة الطاقة وتوفير التكاليف

تساعد سلسلة CSIVEI VFD المنشآت الصناعية على تقليل استهلاك الطاقة وتكاليف التشغيل من خلال التحكم الذكي في المحرك وميزات تحسين الطاقة.

التحسين التلقائي للطاقة (AEO)- يقوم المحرك بمراقبة حمل المحرك بشكل مستمر ويقوم تلقائيًا بضبط الجهد والتيار ليتناسب مع الطلب الفعلي. يمكن لهذه الميزة تقليل استهلاك الطاقة بنسبة 20-50% في تطبيقات عزم الدوران المتغير مثل المراوح والمضخات.

وضع السكون– عندما يقل طلب النظام عن الحد المحدد مسبقًا، يقوم محرك الأقراص تلقائيًا بإيقاف المحرك للتخلص من استهلاك الطاقة الخامل. وبمجرد عودة الطلب، تتم إعادة تشغيل محرك الأقراص بسلاسة.

تحكم PID- يتيح التحكم PID المدمج التنظيم الدقيق للضغط أو التدفق أو درجة الحرارة دون الحاجة إلى وحدات تحكم خارجية، مما يضمن تشغيل النظام عند نقاط الكفاءة المثلى.

مراقبة الطاقة- يتيح العرض في الوقت الفعلي لتيار المحرك والجهد والطاقة واستهلاك الطاقة للمشغلين تتبع استخدام الطاقة وتحديد فرص التحسين.

الأسئلة الشائعة

ما الفرق بين التحكم V/F والتحكم في المتجهات؟

يحافظ التحكم V/F على نسبة ثابتة من الجهد إلى التردد. إنه جيد بالنسبة للمراوح والمضخات والتطبيقات العامة حيث لا يكون التحكم الدقيق في السرعة أمرًا بالغ الأهمية. يفصل التحكم المتجه بين التدفق وعزم الدوران حتى تتمكن من التحكم بهما بشكل مستقل - مما يمنحك عزم دوران أعلى (يصل إلى 150% عند 0.5 هرتز) ودقة أفضل للسرعة. لا يحتاج المتجه بدون مستشعر إلى برنامج تشفير؛ يقوم متجه الحلقة المغلقة بذلك، ويرفع دقة السرعة إلى 0.1%. تدعم معظم محركات الأقراص CSIVEI كليهما، لذا يمكنك اختيار أيهما يناسب تطبيقك.

هل أحتاج إلى مقاوم فرامل خارجي؟

ذلك يعتمد. إذا كنت بحاجة إلى تباطؤ سريع أو كان الحمل ذا قصور ذاتي مرتفع - مثل أجهزة الطرد المركزي أو الرافعات أو الرافعات أو اللفافات - فنعم، ستحتاج إلى واحدة. في محركات الأقراص التي تحتوي على وحدة فرامل داخلية، يتعامل المقاوم مع الطاقة المتجددة لتجنب أخطاء الجهد الزائد وتقصير أوقات التوقف. بالنسبة للمراوح والمضخات ذات التباطؤ الأبطأ، يمكنك عادةً تخطيها.

ما هي بروتوكولات الاتصال المدعومة؟

تأتي جميع محركات أقراص CSIVEI مزودة بـ Modbus RTU عبر RS485 بشكل قياسي. تتوفر وحدات اختيارية لـ Profibus DP، وProfinet، وEthernet/IP، وCANopen، وDeviceNet. يتيح لك ذلك التكامل مع أنظمة PLC وSCADA الرئيسية للمراقبة عن بعد وتغييرات المعلمات والتحكم المركزي.

كيف أقوم بإعداد محرك الأقراص لأول مرة؟

لدينا معالج البدء السريع الذي يرشدك عبر الأساسيات في بضع دقائق:

أدخل بيانات لوحة اسم المحرك (الطاقة، والجهد، والتيار، والتردد، وعدد الدورات في الدقيقة)، واختر ماكرو تطبيق (مروحة/مضخة، ناقل، عزم دوران ثابت)، واضبط أوقات التسارع والتباطؤ، واختر مصدر التردد (لوحة المفاتيح، والإدخال التناظري، والاتصال)، وقم بتشغيل الضبط التلقائي لتحسين التحكم في المحرك. يحتوي الدليل على كافة التفاصيل، ولوحة المفاتيح قابلة للإزالة حتى تتمكن من تشغيلها عن بعد إذا لزم الأمر.

ما هي وسائل الحماية المضمنة في محرك الأقراص؟

تشتمل محركات الأقراص CSIVEI على مجموعة قوية من وسائل الحماية: الجهد الزائد، والجهد المنخفض، والتيار الزائد، والدائرة القصيرة، ودرجة الحرارة الزائدة (المشتت الحراري)، وفقدان الطور عند الإدخال أو الإخراج، والتحميل الزائد للمحرك (الحمل الحراري الزائد الإلكتروني، I²t). تساعد هذه الأشياء في الحفاظ على سير الأمور بشكل موثوق وإطالة عمر المعدات.

هل يمكنني تشغيل محركات متعددة من VFD واحد؟

نعم، يمكنك تشغيل محركات متعددة بالتوازي من محرك أقراص واحد، طالما أن: إجمالي سحب التيار يظل ضمن معدل إخراج محرك الأقراص، وكل محرك لديه حماية خاصة به من الحمل الزائد الحراري، وأنك تستخدم التحكم V/F (لا يوصى بالتحكم المتجه في إعدادات المحركات المتعددة). يعد هذا أمرًا شائعًا بالنسبة لصفائف المروحة أو أقسام الناقل أو محطات الضخ حيث تعمل المحركات بنفس السرعة معًا.

كيف يمكنني استكشاف الأخطاء الشائعة وإصلاحها؟

يعرض محرك الأقراص رموز الأخطاء على لوحة المفاتيح للتشخيص السريع:

●  OC (التيار الزائد) - تحقق من وجود قصور أو مشاكل في لف المحرك أو أن وقت التسارع قصير جدًا

●  OV (الجهد الزائد) - تحقق من مقاومة الكبح (في حالة استخدامها) أو أن وقت التباطؤ قصير جدًا

●  الأشعة فوق البنفسجية (الجهد المنخفض) - تحقق من طاقة الإدخال والأسلاك

●  OH (درجة الحرارة الزائدة) - تحقق من مروحة التبريد ودرجة الحرارة المحيطة ومساحة التركيب

●  OL (الحمل الزائد) – تحقق من حمل المحرك، أو قم بزيادة وقت التسارع، أو فكر في تكبير حجم محرك الأقراص

يحتوي الدليل على جدول كامل لرموز الأخطاء مع خطوات تفصيلية. إذا ظل هناك شيء ما معطلاً، فيمكن أن يساعدك الدعم الفني لـ CSIVEI.

هل يأتي VFD مع ضمان ودعم فني؟

نعم. تأتي محركات CSIVEI مع ضمان قياسي لمدة 18 شهرًا من تاريخ التصنيع (أو 12 شهرًا من التثبيت، أيهما أحدث). تتوفر خيارات الضمان الممتد للتطبيقات الهامة. يتوفر الدعم الفني العالمي عبر البريد الإلكتروني والهاتف والموارد عبر الإنترنت، حيث يتم تضمين أدلة المستخدم وأدلة التطبيقات وبرامج التكوين.
