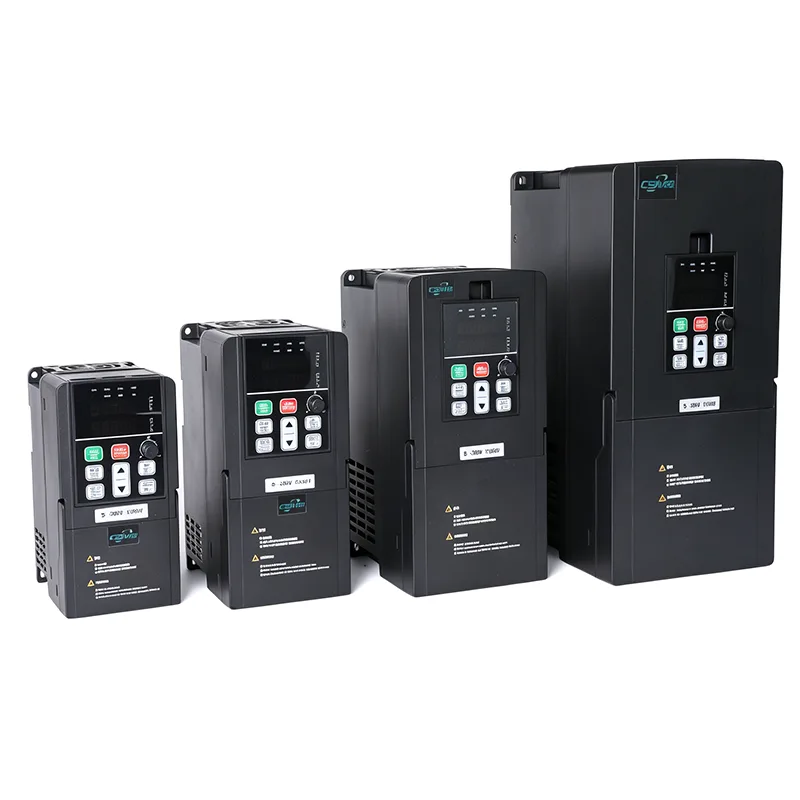

محرك متغير السرعة 30 حصان 22 كيلو وات VFD 3 مراحل

يعد محرك CSIVEI 30HP 22kw VFD 3 Phase VFD متغير السرعة محركًا متعدد الاستخدامات للمبتدئين للتحكم في المحركات ثلاثية الطور. تم تصميمه خصيصًا للمعدات الصناعية الصغيرة وآلات الورش ومهام التشغيل الآلي الخفيفة، فهو يوفر أداءً موثوقًا به في حجم صغير الحجم. يتميز بأوضاع التحكم V/F والتحكم في المتجهات بدون مستشعر، ووحدة تحكم PID مدمجة، ودعم لوحة المفاتيح الخارجية أو التشغيل عن بعد. تتيح حاوية IP20 المزودة بإمكانية التركيب جنبًا إلى جنب تركيب اللوحة بكفاءة. مع تكوين المعلمات السهل والبنية القوية، يوفر CSIVEI 115-132kw 3 المرحلة 380V VFD أساسًا متينًا لتطبيقات التحكم في سرعة المحرك الأساسية.

المعلمات والمواصفات الأساسية

التطبيقات النموذجية

تم تصميم محرك CSIVEI 30HP 22kw VFD 3 Phase متغير السرعة للتطبيقات الصناعية الثقيلة للغاية التي تتطلب موثوقية قصوى:

●  التعدين والمعادن – مطاحن الطحن والكسارات ومضخات الملاط

●  المياه ومياه الصرف الصحي – محطات الرفع الكبيرة، ومنافيخ التهوية، ومضخات الصرف الصحي

●  النفط والغاز - مضخات خطوط الأنابيب، ونقل النفط الخام، وضغط الغاز

●  البحرية – أجهزة الدفع، والدفعات القوسية، وآلات سطح السفينة

●  مراوح كبيرة – تهوية الأنفاق، مراوح نفق الرياح، منافيخ الأفران العالية

يضمن البناء القوي وخيارات الواجهة الأمامية النشطة الامتثال لقوانين الشبكة والمعايير التوافقية.

عملية سهلة الاستخدام والإعداد السهل

تعطي سلسلة CSIVEI VFD الأولوية لسهولة الاستخدام، مما يقلل من وقت التثبيت ويبسط التشغيل اليومي للمهندسين وموظفي الصيانة.

لوحة مفاتيح بديهية - توفر لوحة المفاتيح LED/LCD عرضًا واضحًا للمعلمات والتنقل السريع. يتم تنظيم مجموعات المعلمات بشكل منطقي، ويضمن الدعم متعدد اللغات إمكانية الوصول للمستخدمين العالميين.

معالج البدء السريع - يرشد الإعداد خطوة بخطوة المستخدمين خلال تكوين المعلمة الأساسية في دقائق. تسمح وحدات ماكرو التطبيق التي تم تكوينها مسبقًا (المروحة/المضخة، الناقل، عزم الدوران الثابت) بالإعداد بلمسة واحدة للتطبيقات الشائعة.

وظيفة نسخ المعلمات - تحميل المعلمات من محرك أقراص واحد إلى لوحة المفاتيح وتنزيلها على محركات أقراص متعددة، مما يقلل بشكل كبير من وقت الإعداد للأنظمة متعددة محركات الأقراص ويضمن التكوين المتسق.

لوحة مفاتيح قابلة للإزالة – ​​يمكن تركيب لوحة المفاتيح عن بعد باستخدام كابل تمديد، مما يتيح التشغيل المريح من أبواب لوحة التحكم أو المواقع البعيدة.

تصميم مضغوط - تتيح المساحة الموفرة للمساحة التركيب جنبًا إلى جنب، مما يزيد من كثافة اللوحة ويقلل متطلبات حجم الخزانة.

الأسئلة الشائعة

كيف أختار محرك الأقراص المتغير السرعة 30HP 22kw VFD 3 Phase المناسب لمحركي؟

بعض الأشياء التي يجب مراعاتها:

قوة المحرك - يجب أن يتطابق VFD مع تصنيف المحرك أو يكون أكبر قليلاً منه.

جهد الإدخال — أحادي الطور 230 فولت أو ثلاثي الطور 400 فولت، تأكد من مطابقته للمصدر لديك.

نوع الحمل - أحمال عزم الدوران الثابتة مثل الناقلات أو الطاردات عادة ما تحتاج إلى حجم VFD يبلغ 100-120% من قوة المحرك. يمكن لأحمال عزم الدوران المتغيرة مثل المراوح والمضخات في كثير من الأحيان استخدام VFD المتوافق مع قوة المحرك، بالإضافة إلى توفير الطاقة.

البيئة - بالنسبة للأماكن المتربة أو الرطبة أو الخارجية، اختر تصنيف IP أعلى (IP40، IP54، IP66) أو ضع محرك الأقراص في حاوية محمية.

الاتصال - إذا كنت بحاجة إلى التحدث إلى PLC أو SCADA، فتأكد من أن محرك الأقراص يدعم البروتوكول الخاص بك (Modbus RTU هو المعيار، وProfibus، وEthernet/IP، وما إلى ذلك اختيارية).

لدى CSIVEI أيضًا أداة تغيير الحجم ودعم فني إذا كنت تريد رأيًا ثانيًا.

كيف يمكنني استكشاف الأخطاء الشائعة وإصلاحها؟

يعرض محرك الأقراص رموز الأخطاء على لوحة المفاتيح للتشخيص السريع:

●  OC (التيار الزائد) - تحقق من وجود قصور أو مشاكل في لف المحرك أو أن وقت التسارع قصير جدًا

●  OV (الجهد الزائد) - تحقق من مقاومة الكبح (في حالة استخدامها) أو أن وقت التباطؤ قصير جدًا

●  الأشعة فوق البنفسجية (الجهد المنخفض) - تحقق من طاقة الإدخال والأسلاك

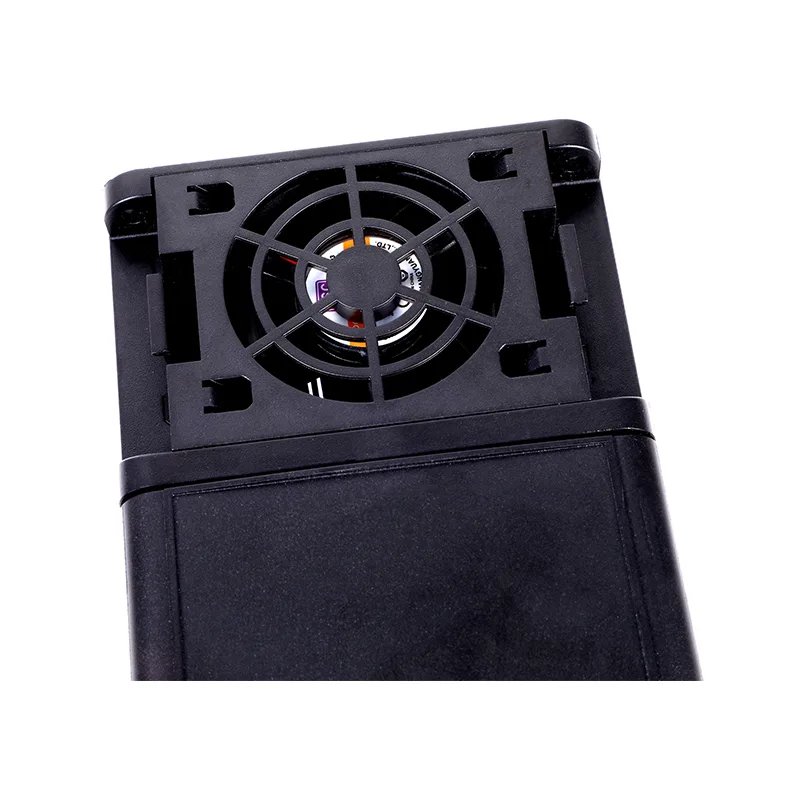

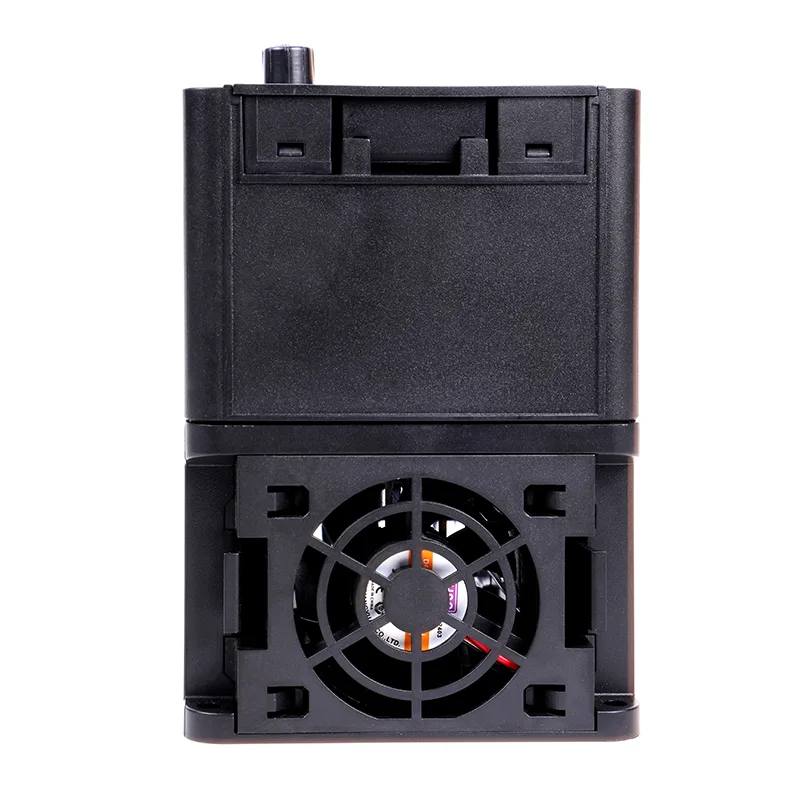

●  OH (درجة الحرارة الزائدة) - تحقق من مروحة التبريد ودرجة الحرارة المحيطة ومساحة التركيب

●  OL (الحمل الزائد) – تحقق من حمل المحرك، أو قم بزيادة وقت التسارع، أو فكر في تكبير حجم محرك الأقراص

●  يحتوي الدليل على جدول كامل لرموز الأخطاء مع خطوات تفصيلية. إذا ظل هناك شيء ما معطلاً، فيمكن أن يساعدك الدعم الفني لـ CSIVEI.

ما هو العمر الافتراضي النموذجي لـ VFD، وكيف يمكنني الحفاظ عليه؟

مع التركيب والظروف المناسبة، يمكن أن يستمر VFD لمدة 10-15 سنة. الصيانة الأساسية: حافظ على نظافة العلبة - تراكم الغبار يقتل كفاءة التبريد؛ فحص مراوح التبريد (عادة ما تدوم من 3 إلى 7 سنوات؛ استبدلها إذا كانت مزعجة أو معطلة)؛ فحص مكثفات ناقل التيار المستمر - التي تتقادم بمرور الوقت ودرجة الحرارة - إذا تم تخزين محرك الأقراص على مدار عامين، فقم بإصلاح الأغطية قبل تشغيله؛ مراقبة درجة الحرارة المحيطة؛ قم بعمل نسخة احتياطية من المعلمات على لوحة المفاتيح أو وحدة التخزين الخارجية من حين لآخر. يساعد الفحص السريع كل 6-12 شهرًا على تجنب المفاجآت.

كيف أقوم بإعداد محرك الأقراص لأول مرة؟

تحتوي محركات أقراص CSIVEI على معالج البدء السريع الذي يرشدك خلال الأساسيات في بضع دقائق:

أدخل بيانات لوحة اسم المحرك (الطاقة، والجهد، والتيار، والتردد، وعدد الدورات في الدقيقة)، واختر ماكرو تطبيق (مروحة/مضخة، ناقل، عزم دوران ثابت)، واضبط أوقات التسارع والتباطؤ، واختر مصدر التردد (لوحة المفاتيح، والإدخال التناظري، والاتصال)، وقم بتشغيل الضبط التلقائي لتحسين التحكم في المحرك. يحتوي الدليل على كافة التفاصيل، ولوحة المفاتيح قابلة للإزالة حتى تتمكن من تشغيلها عن بعد إذا لزم الأمر.

هل يمكنني استخدام مدخل VFD أحادي الطور مع محرك ثلاثي الطور؟

نعم. تأخذ محركات CSIVEI أحادية الطور 230 فولت مدخلات أحادية الطور وتخرج طاقة ثلاثية الطور إلى المحرك. إنه إعداد شائع عندما تتوفر طاقة أحادية الطور فقط ولكنك تريد كفاءة وموثوقية محرك ثلاثي الطور. فقط تأكد من أن جهد المحرك يتطابق مع خرج محرك الأقراص - 230 فولت ثلاثي الطور.

حالة العميل: ضخ الري الزراعي

قامت تعاونية زراعية كبيرة بتشغيل مضخات ري متعددة لخدمة مناطق المحاصيل المختلفة. أدت تعديلات الصمامات اليدوية والمضخات ذات السرعة الثابتة إلى عدم كفاءة توصيل المياه وارتفاع تكاليف الطاقة.

الحل: تم تركيب محركات CSIVEI 30HP 22kw VFD 3 Phase متغيرة السرعة على مضختين رئيسيتين، مع وحدة تحكم مركزية لإدارة تسلسل المضخة بناءً على طلب المنطقة. حافظ نظام PID المدمج في محركات الأقراص على الضغط المستمر في شبكة التوزيع.

نتائج:

●  ضغط الماء الأمثل لطرق الري المختلفة (بالتنقيط مقابل الرش)

●  انخفض استهلاك الطاقة بنسبة 28% خلال موسم النمو

●  تقليل ضغط المطرقة المائية والأنابيب، مما يؤدي إلى إطالة عمر البنية التحتية

●  تتيح المراقبة عن بعد إمكانية التعديل في الوقت الفعلي عبر الجهاز المحمول

●  قامت التعاونية منذ ذلك الحين بتوحيد معايير محركات CSIVEI لجميع تركيبات المضخات الجديدة.
