تتوفر المضخة الشمسية ثلاثية الطور 380 فولت بقدرة 30 كيلووات/37 كيلووات وعاكس VFD للأغراض العامة في نموذجين: VFD-PC10-30G-T4-MK وVFD-PC10-37G-T4-MK. يستخدم كلاهما مدخل تيار متردد ثلاثي الطور ويدعمان المضخة الشمسية أو التشغيل للأغراض العامة وفقًا للتكوين المحدد.
في تطبيقات المضخات الشمسية، يتحكم المحرك في محرك المضخة باستخدام الطاقة من مجموعة كهروضوئية. في وضع الأغراض العامة، فإنه يوفر تحكمًا بمحرك متغير التردد للمعدات الصناعية المتوافقة. يعتمد اختيار النموذج على الطاقة المقدرة للمحرك والتيار، وظروف تشغيل المضخة، ومصدر الطاقة المتاح ووظائف التحكم المطلوبة.
بالنسبة للمضخة الشمسية 30 كيلو وات/37 كيلو وات ثلاثية الطور 380 فولت وعاكس VFD للأغراض العامة، يتم تحديد وضع التشغيل من خلال المعلمة P8-00 وفقًا لتكوين النموذج المطبق.
وضع المضخة الشمسية مخصص لتطبيقات المضخة التي توفرها مجموعة كهروضوئية. تتضمن وظائف التحكم المدرجة لهذا الوضع الحد الأقصى لتتبع نقطة الطاقة (MPPT) ومنطق الحماية من الضوء الضعيف.
يجب تكوين المصفوفة الكهروضوئية ضمن حدود جهد التيار المستمر المحددة لمحرك الأقراص. يعتمد إنتاج المضخة على الطاقة الشمسية المتاحة ومتطلبات المحرك وخصائص المضخة وظروف الموقع.
عندما تكون هناك حاجة إلى شبكة احتياطية أو مولد كهربائي، يجب أن يتبع ترتيب تبديل الإدخال والأسلاك مخطط النموذج المعمول به. تأكد مما إذا كانت مكونات التبديل الخارجية مطلوبة للتثبيت المحدد بدلاً من افتراض أن جميع وظائف التحويل موجودة داخل محرك الأقراص.
تم تصميم وضع الأغراض العامة للمعدات المتوافقة التي تعمل بمحرك والتي تتطلب التحكم في التردد المتغير. تشمل الوظائف المدرجة التحكم في SVC وV/F، ومعرف PID مدمج، والتسارع والتباطؤ القابلين للتعديل، واتصال Modbus RTU.
يجب تحديد وضع التشغيل وإعدادات المعلمة أثناء التشغيل. اتبع دليل المستخدم لمعرفة الطراز الدقيق عند تكوين مصدر التحكم وبيانات المحرك ومحطات الإدخال وأوامر التشغيل.
| غرض | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| محرك قابل للتطبيق | 30 كيلو واط / 40 حصان | 37 كيلو واط / 50 حصان |
| المدخلات الحالية | 57 أ | 69 أ |
| تيار الإخراج | 60 أ | 75 أ |
| جهد إدخال التيار المتردد | تيار متردد 3 درجة حموضة 380 فولت (-15%) إلى 440 فولت (+10%) | |
| الأعلى. جهد إدخال التيار المستمر | 900 فولت تيار مستمر | |
| نطاق VOC الموصى به | 550 إلى 750 فولت تيار مستمر | |
| نطاق MPPT الموصى به | 450 إلى 600 فولت تيار مستمر | |
| بدء نطاق الجهد | 300 إلى 900 فولت تيار مستمر، معلمة قابلة للتعديل | |
| نطاق تردد الإخراج | 0 إلى 500.00 هرتز | |
| مستوى الضوضاء | 65 ديسيبل كحد أقصى. |
| نموذج | وحدات 37±1 فولت، 250 واط±5 واط | وحدات 45±1 فولت، 300 واط±5 واط | ||
| وحدات لكل سلسلة | سلاسل | وحدات لكل سلسلة | سلاسل | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
عند التخطيط للمصفوفة الكهروضوئية، تعامل مع التكوينات المذكورة أعلاه كترتيبات مرجعية بدلاً من قواعد التحجيم العالمية. تأكد من مواصفات الوحدة وظروف تشغيل المضخة ومتطلبات الموقع قبل الانتهاء من المصفوفة.
يجب أن يأخذ تصميم السلسلة الكهروضوئية في الاعتبار جهد الدائرة المفتوحة الفعلي (Voc)، وجهد التشغيل، ومعاملات درجة حرارة الوحدة، والحد الأدنى لدرجة الحرارة في الموقع. تأكد من أن سلسلة Voc المحسوبة للطقس البارد لا تتجاوز الحد الأقصى لجهد إدخال التيار المستمر لمحرك الأقراص وأن جهد التشغيل المتوقع متوافق مع نطاق MPPT الخاص به. يجب أن يأخذ التكوين النهائي أيضًا في الاعتبار تصنيف محرك المضخة، والرأس الديناميكي الإجمالي، والطلب اليومي على المياه، وظروف الطاقة الشمسية في الموقع.
| غرض | مواصفة |
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل (يدعم ما يصل إلى 16 كيلو هرتز) |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |

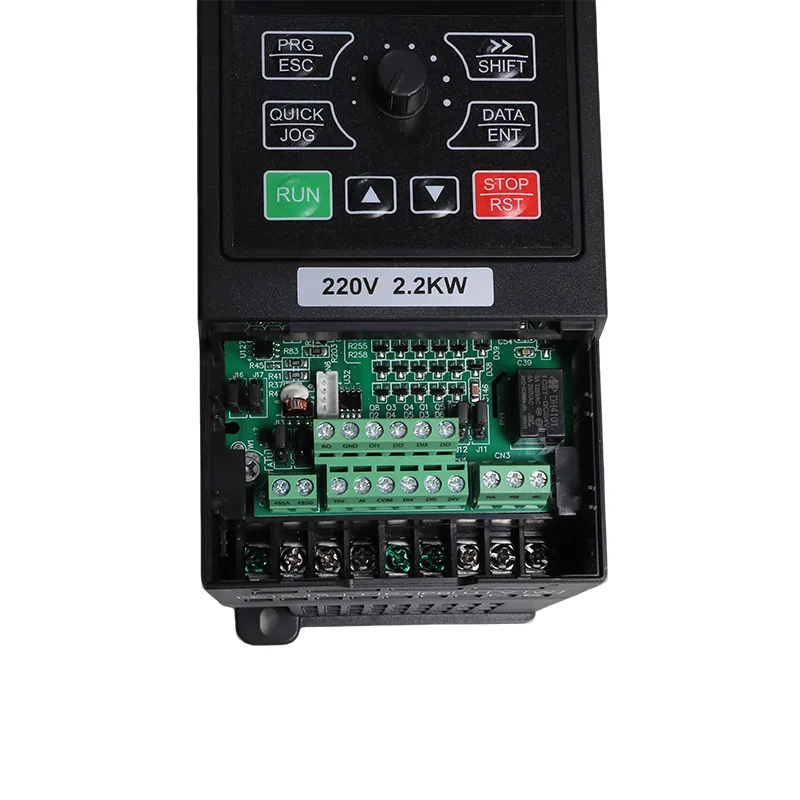

| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
يحتوي محرك الأقراص على الحد الأقصى لجهد إدخال التيار المستمر المدرج وهو 900 فولت تيار مستمر ونطاق تشغيل MPPT الموصى به من 450 إلى 600 فولت تيار مستمر. تخدم هذه القيم أغراضًا مختلفة: الحد الأقصى لجهد الإدخال هو الحد الأعلى، في حين يرتبط نطاق MPPT بالتشغيل الكهروضوئي العادي.
يجب تقييم جهد الدائرة المفتوحة وجهد التشغيل للمصفوفة بشكل منفصل أثناء تصميم النظام. لا تستخدم الحد الأقصى لجهد الإدخال كجهد التشغيل المستهدف للصفيف الكهروضوئي.
طرق التحكم المدرجة هي التحكم في ناقل الحركة بدون مستشعر (SVC) والتحكم V/F. في نظام SVC، يكون عزم الدوران المحدد هو 150% عند 0.5 هرتز. نطاق السرعة المدرج هو 1:100، مع دقة ثبات السرعة ±0.5%.
يعتمد الأداء الفعلي للمحرك على معلمات المحرك وخصائص التحميل وظروف التثبيت وإعدادات التشغيل.
يمكن استخدام وظيفة PID المدمجة لتطبيقات التحكم في الحلقة المغلقة التي تتضمن الضغط أو التدفق أو درجة الحرارة، حيث يتم توفير أجهزة الاستشعار المطلوبة وتكوين النظام.
يتم الاتصال من خلال RS485 باستخدام Modbus RTU. تدعم المدخلات والمخرجات الرقمية والتناظرية المتوفرة وظائف التحكم والمراقبة التي تم تكوينها.
لا تحل وظائف الحماية محل الاختيار الصحيح للمحرك أو الحماية الكهربائية أو ممارسات الأسلاك أو تشغيل النظام.
تصنيفات التحميل الزائد المدرجة هي:
| مستوى الزائد | مدة |
|---|---|
| 150% من التيار المقنن | 60 ثانية |
| 170% من التيار المقنن | 12 ثانية |
| 190% من التيار المقنن | 1.5 ثانية |
تصف هذه التصنيفات سعة التحميل الزائد المحددة على المدى القصير. وهي لا تحدد في حد ذاتها مدى الملاءمة لمتطلبات بدء تشغيل مضخة معينة. يجب التحقق من التيار المقنن للمحرك ووقت التسارع وخصائص الحمل أثناء الاختيار.
مناسب للتقييم في أنظمة ضخ الري حيث يتطابق تصنيف المحرك وواجب الضخ والمصفوفة الكهروضوئية المتاحة مع مواصفات محرك الأقراص. يجب مراعاة الطلب على المياه وإجمالي المياه والظروف الشمسية للموقع عند تكوين النظام.
يمكن اعتبارها مناسبة لمضخات نقل ونقل المياه الخام المتوافقة. تأكد من تيار المحرك وتردد التشغيل المطلوب ومتطلبات التحكم وأي ترتيب للطاقة الاحتياطية قبل اختيار الطراز.
في وضع الأغراض العامة، يمكن استخدام المحرك لتطبيقات المضخات الصناعية المتوافقة، بما في ذلك نقل المياه المعالجة، وتدوير مياه التبريد وغيرها من الأنظمة التي تعمل بمحرك والتي تتطلب التحكم في التردد المتغير.
بالنسبة للمنشآت ذات توفر الشبكة المحدود أو المتغير، يمكن تقييم محرك الأقراص كجزء من نظام ضخ الطاقة الشمسية مع مصدر احتياطي مصمم بشكل مناسب. يجب تأكيد مصدر النسخ الاحتياطي وترتيب التحويل وتسلسل التشغيل للتثبيت المحدد.
تحقق من لوحة اسم المحرك والتيار المقنن والجهد والطاقة ومتطلبات التشغيل. إن الطاقة المقدرة للمحرك وحدها ليست كافية لتحقيق التوافق مع كل محرك مضخة.
قم بتأكيد مواصفات الوحدة وحساب جهد السلسلة تحت أدنى درجة حرارة متوقعة للموقع. تأكد من بقاء الحد الأقصى المحسوب للمركبات العضوية المتولدة (Voc) ضمن حد إدخال التيار المستمر لمحرك الأقراص وأن التشغيل العادي متوافق مع نطاق MPPT.
إذا كان تشغيل الشبكة أو المولد مطلوبًا، فتحقق من جهد مصدر التيار المتردد والتردد والسعة والأسلاك ومكونات التحويل المحددة للتركيب. لا تقم بتوصيل أو تبديل مصادر الطاقة دون اتباع مخطط الأسلاك الخاص بالطراز.
بالنسبة لكابلات المحرك التي يزيد طولها عن 50 مترًا، راجع الدليل المعمول به للحصول على توصيات مفاعل الإخراج وأطوال الكابلات المسموح بها. يؤثر طول الكابل وعزل المحرك وظروف التثبيت على ملاءمة اتصال الإخراج.
ضع في اعتبارك درجة الحرارة المحيطة والارتفاع والتهوية وظروف الضميمة. يجب تطبيق متطلبات خفض القدرة عندما يتجاوز التثبيت ظروف التشغيل المحددة.
لا يوفر غلاف IP20 الحماية ضد دخول الماء. قم بتركيب محرك الأقراص في بيئة وعلبة مناسبة لتصنيف الحماية المحدد ودرجة الحرارة ومتطلبات التهوية.
تسع سلاسل من 18 وحدة بقوة 250 واط، أو تسع سلاسل من 15 بقوة 300 واط، أي 162 أو 135 وحدة. تعامل مع ذلك كنقطة بداية وحجم مقابل حجم المياه اليومي والرأس الإجمالي، لأن المصفوفة هي التي تحدد الخرج، وليس تصنيف المحرك.
نعم. يعمل أي مصدر ثلاثي الطور بقدرة 380 فولت على R وS وT كمصدر احتياطي. اضبط P8-15 على 2 لفرض تشغيل التيار الكهربائي أو المولد، أو على 0 للتبديل التلقائي. تأكد من استقرار جهد المولد أولاً، نظرًا لأن محرك الأقراص يتنقل عند الجهد الزائد أو الجهد المنخفض مثل أي عاكس.
في الداخل، بعيدًا عن ضوء الشمس المباشر، لا يوجد غاز قابل للتآكل أو قابل للاشتعال، ولا يوجد غبار موصل. البيئة المحيطة -10 درجة مئوية إلى 50 درجة مئوية مع انخفاض درجة الحرارة فوق 40 درجة مئوية، رطوبة أقل من 95% رطوبة نسبية بدون تكاثف، ارتفاع أقل من 1000 متر دون خفض درجة الحرارة، اهتزاز أقل من 5.9 م/ث². العلبة هي IP20، لذا يلزم وجود خزانة أو غرفة مضخة نظيفة.
يوصي الدليل بواحدة تكون فيها المضخة على بعد أكثر من 50 مترًا من المحرك، وهو أمر شائع في هذا المقياس. إنه يحمي عزل المحرك من الجهد المنعكس على الكابلات الطويلة ويقلل من خطر فشل اللف بعد سنوات من العمل.
150% من التيار المقنن لمدة 60 ثانية، و170% لمدة 12 ثانية، و190% لمدة 1.5 ثانية. على وحدة 37 كيلوواط أي 112.5 أمبير لمدة دقيقة، يكفي لبدء تشغيل غاطسة كبيرة ولارتفاع الأحمال العابرة.
نعم. اطلبه في وضع الأغراض العامة وسيتم ضبط P8-00 وفقًا لذلك قبل شحنه، مما يمنحك عاكسًا قياسيًا مزودًا بتحكم SVC أو V/F وPID وModbus ومجموعة الحماية الكاملة. وضع المضخة الشمسية هو الخيار الآخر. أخبرنا أي واحد يحتاج المشروع. يتم تحويل الوحدة في وضع المضخة الشمسية إلى الأغراض العامة بعد ذلك مع P8-00 عند 0، وهو تغيير في المعلمة وليس العودة.
أرسل لنا تصنيف المضخة، والرأس الإجمالي، وحجم المياه اليومي وموقع الموقع، وسوف نعود بنموذج محرك الأقراص، وتكوين المصفوفة وقائمة حماية التيار المستمر كحزمة واحدة. تم تحديد الأسعار والمهلة الزمنية وشروط تصنيع المعدات الأصلية معًا حتى تتمكن من نقل الأمر برمته إلى عميلك في مستند واحد.
