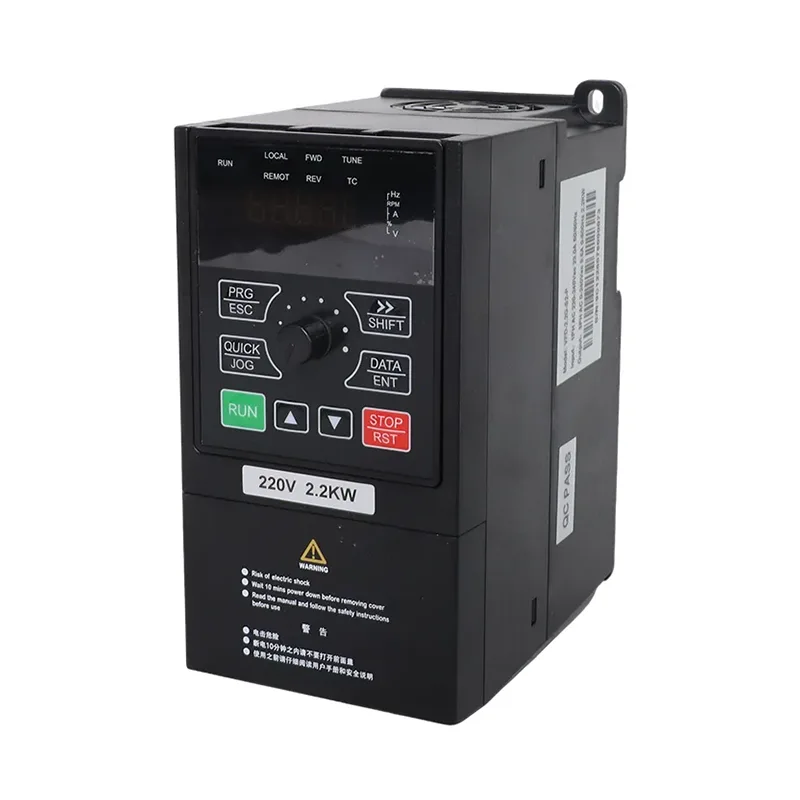

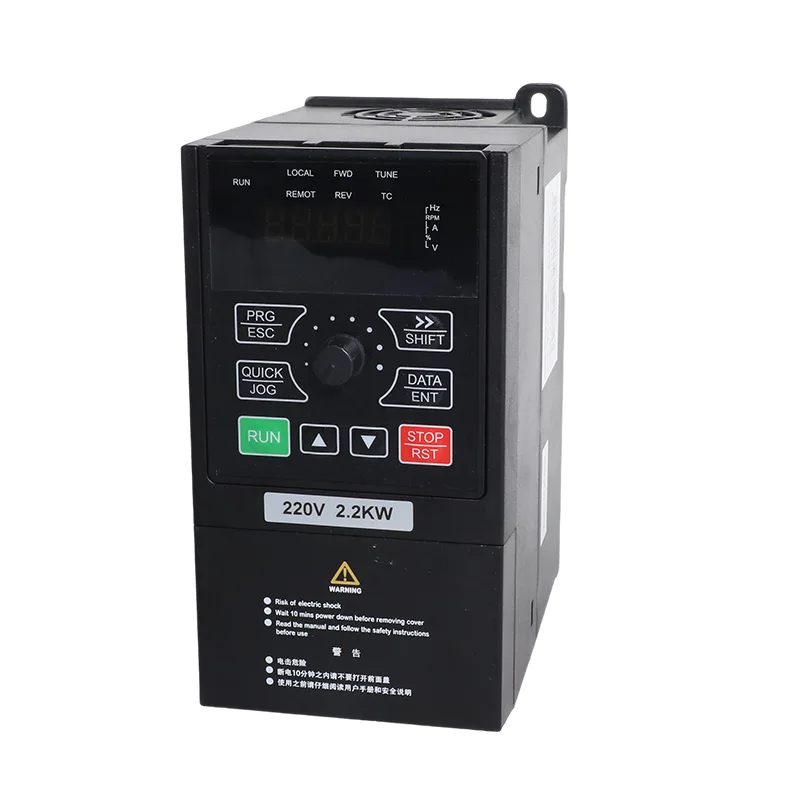

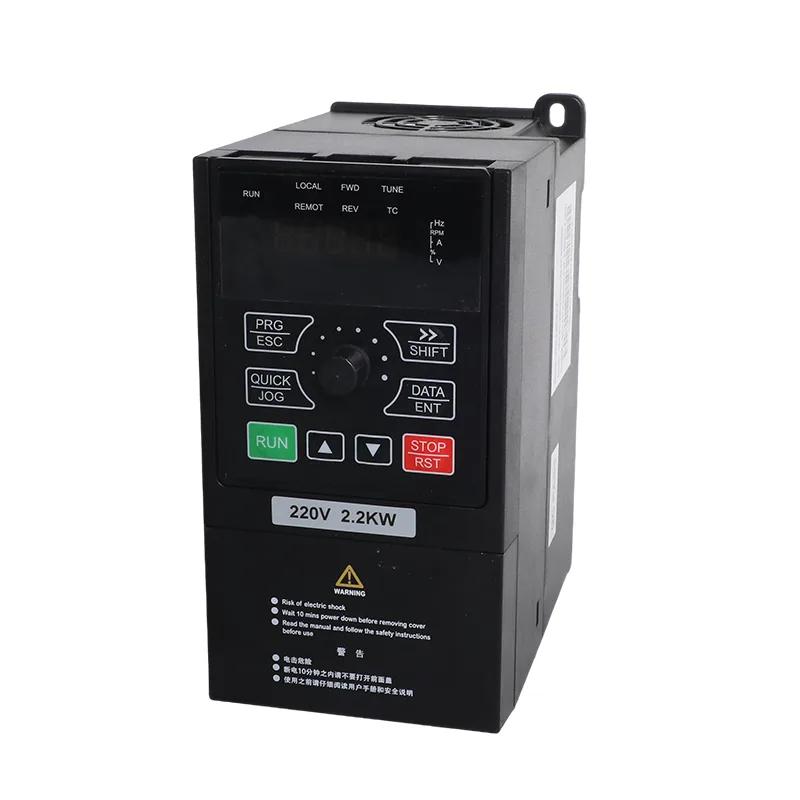

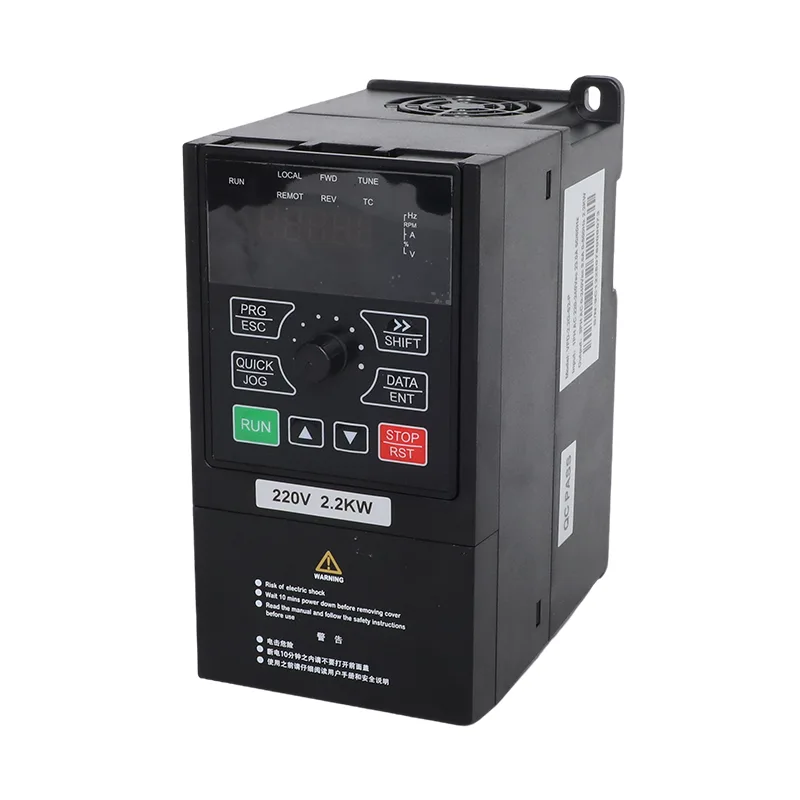

تم تصميم المضخة الشمسية CSIVEI 4.0 كيلووات/5.5 كيلووات أحادية الطور 230 فولت وعاكس VFD للأغراض العامة للمواقع التي تحتاج إلى تشغيل محركات بقدرة 4.0 كيلووات أو 5.5 كيلووات ولكن بها مصدر تيار متردد أحادي الطور بدلاً من توصيل مرافق ثلاثي الطور. يوفر VFD-PC10-4.0G-S2-MK تيار خرج 17 أمبير، بينما يوفر VFD-PC10-5.5G-S2-MK 25 أمبير. تيارات دخل التيار المتردد المدرجة لديهم هي 32 أمبير و45 أمبير، على التوالي، لذلك يجب تحديد دائرة الإمداد والقاطع والكابل لتيار الإدخال الفعلي.
على جانب التيار المستمر، يقبل محرك الأقراص مجموعة من الخلايا الكهروضوئية التي تم تكوينها وفقًا لحدود الجهد الكهربي الخاصة به. نطاق MPPT الموصى به هو 250-350 فولت تيار مستمر، ونطاق جهد الدائرة المفتوحة الموصى به هو 360-430 فولت تيار مستمر، والحد الأقصى لجهد دخل التيار المستمر هو 450 فولت تيار مستمر. تعتبر هذه الحدود مهمة بشكل خاص عندما يتم توصيل السلاسل بالتوازي أو عندما يعمل المصفوفة في ظروف باردة، حيث يمكن أن يرتفع جهد الدائرة المفتوحة للوحدة.
وضع المضخة الشمسية (P8-00 = 1): يستخدم محرك الأقراص MPPT للضخ الكهروضوئي ويوفر وظائف متعلقة بالمضخة بما في ذلك التعامل مع الضوء الضعيف والحماية من التحميل الزائد وخيارات التحكم في مستوى الماء. عندما يكون النسخ الاحتياطي للشبكة جزءًا من التثبيت، يجب تكوين معلمات التحويل وترتيبات التحويل الخارجية وفقًا للدليل.
وضع الأغراض العامة (P8-00 = 0): يعمل محرك الأقراص كعاكس تقليدي مع تحكم SVC أو V/F، واتصال PID وRS485 Modbus RTU مدمج. يمكن استخدام هذا الوضع للمضخات والمراوح والمنافيخ وغيرها من المعدات التي تعمل بمحركات المتوافقة دون استخدام وظيفة التحكم في المضخة الشمسية.
يمكن ضبط وضع التشغيل قبل الشحن وتغييره من خلال P8-00 عندما تتغير متطلبات التطبيق. وهذا يمنح الموزعين والقائمين بالتركيب طريقة لتحديد الاستخدام المقصود مع الاحتفاظ بخيار إعادة تكوين محرك الأقراص لاحقًا، وفقًا لتقديرات المحرك المناسبة وإعدادات الأسلاك والمعلمات.
بالنسبة لضخ الطاقة الشمسية، تستخدم المضخة الشمسية 4.0 كيلووات/5.5 كيلووات أحادية الطور 230 فولت وعاكس الأغراض العامة VFD تخطيط سلسلة خاص بالطراز: يستخدم الإصدار 4.0 كيلووات سلسلتين متوازيتين، بينما يستخدم الإصدار 5.5 كيلووات ثلاثة. مع وحدات 37 ± 1 فولت، 250 واط ± 5 Wp، يحدد الجدول 11 وحدة لكل سلسلة؛ مع وحدات 45 ± 1 فولت، 300 واط ± 5 واط، تحدد 9 وحدات لكل سلسلة. قبل توصيل المصفوفة، احسب جهد الدائرة المفتوحة للسلسلة باستخدام بيانات الوحدة المحددة وظروف درجة الحرارة المحلية، واحتفظ بها ضمن الحدود المعلنة لمحرك الأقراص.
بالنسبة للتركيبات التي تستخدم خزان تخزين أو تعتمد على توفر مياه الآبار، يدعم محرك الأقراص خيارات إدخال مستوى الماء والحماية من التحميل الزائد. يمكن تكوين اكتشاف مستوى الماء بالذكاء الاصطناعي باستخدام P8-18، مع ضبط العتبة وتأخير النوم من خلال P8-19 وP8-20. يتم تكوين سلوك إعادة تعيين التحميل المنخفض من خلال P8-26. تساعد هذه الوظائف في تنسيق تشغيل المضخة مع مستوى الخزان وتوافر المياه عند تركيب المستشعرات والمعلمات الصحيحة.
| غرض | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| محرك قابل للتطبيق | 4.0 كيلو واط / 5 حصان | 5.5 كيلو واط / 7.5 حصان |
| القدرة الاسمية | 5.9 كيلو فولت أمبير | 11 كيلو فولت أمبير |
| المدخلات الحالية | 32 أ | 45 أ |
| تيار الإخراج | 17 أ | 25 أ |
| جهد إدخال التيار المتردد | تيار متردد 1 درجة حموضة 220 فولت (-15%) إلى 240 فولت (+10%) | |
| الأعلى. جهد إدخال التيار المستمر | 450 فولت تيار مستمر | |
| نطاق VOC الموصى به | 360 إلى 430 فولت تيار مستمر | |
| نطاق MPPT الموصى به | 250 إلى 350 فولت تيار مستمر | |
| بدء نطاق الجهد | 160 إلى 450 فولت تيار مستمر، معلمة قابلة للتعديل | |
| تصنيف الجهد الناتج | 3PH أو 1PH 220 فولت تيار متردد | |
| مستوى الضوضاء | 50 ديسيبل كحد أقصى. |
| نموذج | وحدات 37±1 فولت، 250 واط±5 واط | وحدات 45±1 فولت، 300 واط±5 واط | ||
| وحدات لكل سلسلة | سلاسل | وحدات لكل سلسلة | سلاسل | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| غرض | مواصفة |
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل (يدعم ما يصل إلى 16 كيلو هرتز) |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |

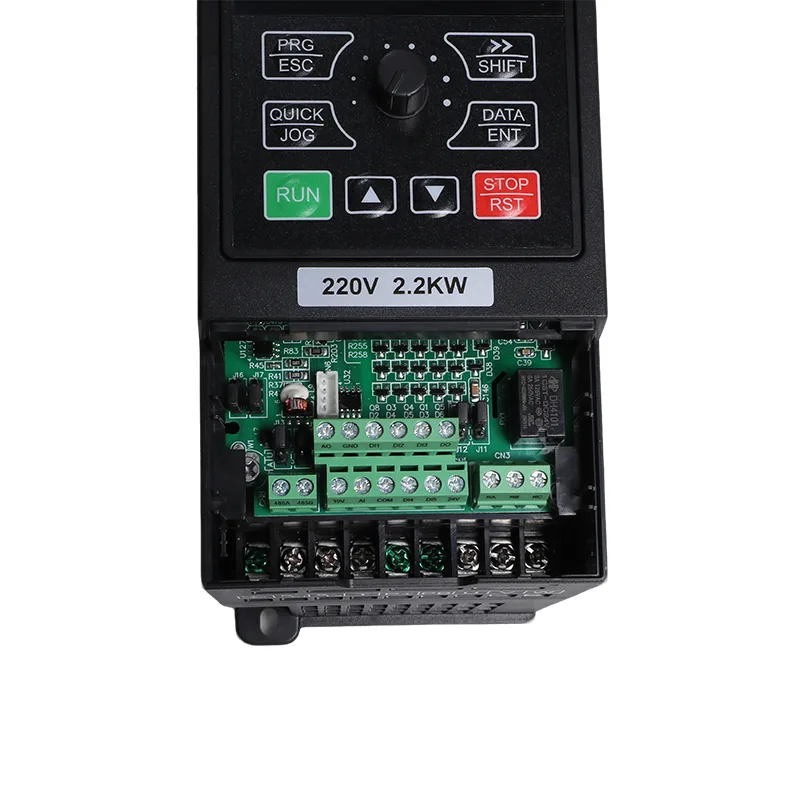

| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
توفر الطرز بقدرة 4.0 كيلووات و5.5 كيلووات تيار خرج يبلغ 17 أمبير و25 أمبير. تم تحديد عزم دوران بدء تشغيل SVC بنسبة 150% عند 0.5 هرتز، مع قدرة تحميل زائد تبلغ 150% من التيار المقدر لمدة 60 ثانية. إن تصنيفات تيار الإدخال 32 أمبير و45 أمبير تجعل الاختيار الصحيح للإمداد والكسارة والكابلات أمرًا ضروريًا.
يستخدم الطراز 4.0 كيلووات سلسلتين ويستخدم الطراز 5.5 كيلووات ثلاثة. احتفظ بالمصفوفة ضمن نطاق الدائرة المفتوحة الموصى به 360-430 فولت تيار مستمر والحد الأقصى 450 فولت تيار مستمر؛ استخدم قاطعًا كهروضوئيًا وصندوقًا موحدًا للسلاسل المتوازية.
حماية من التحميل الزائد والكشف عن مستوى الماء القابل للتكوين يدعم إيقاف تشغيل المضخة وإعادة تشغيل المنطق عند تعيين المدخلات والمعلمات المناسبة.
يختار P8-00 وضع المضخة الشمسية أو وضع الأغراض العامة. يدعم الأخير التحكم SVC/V/F، وPID المدمج وRS485 Modbus RTU.
استخدم جهاز حماية من زيادة التيار من النوع II عندما يكون المصفوفة على بعد أكثر من 10 أمتار من محرك الأقراص. يوصي الدليل بمفاعل الإخراج عندما يتجاوز كابل المضخة 50 مترًا.
تم تصميم المضخة الشمسية 4.0 كيلووات/5.5 كيلووات أحادية الطور 230 فولت وعاكس الأغراض العامة VFD للتركيبات التي تحتاج إلى قدرة محرك 4.0 كيلووات أو 5.5 كيلووات ولكن لا يمكنها استخدام مصدر إمداد مرافق ثلاثي الطور. إن تكوين المضخة الشمسية مناسب لتطبيقات المياه، في حين أن وضع الأغراض العامة يمتد استخدامه ليشمل المعدات المتوافقة التي تعمل بمحرك.
يحتوي الطراز بقدرة 5.5 كيلووات على تيار دخل مدرج يبلغ 45 أمبير. ويجب تصنيف مصدر الإمداد والقاطع والكابل وفقًا لتيار التثبيت والمتطلبات الكهربائية المعمول بها. قد يؤدي التشغيل بالطاقة الشمسية إلى تقليل كمية الطاقة المسحوبة من الشبكة عندما تكون الطاقة الشمسية متاحة، لكن الاستخدام الفعلي للشبكة يعتمد على المصفوفة وحمل المضخة وظروف التشغيل.
يوفر تكوين المصفوفة الموصى به سعة كهروضوئية أكبر للطراز الأعلى تصنيفًا بقدرة 5.5 كيلووات. يسرد الجدول B ثلاث سلاسل متوازية للإصدار 5.5 كيلووات واثنتين للإصدار 4.0 كيلووات. تأكد من إجمالي طاقة المصفوفة، وقم بتوصيل جهد الدائرة المفتوحة والتيار مقابل مواصفات الوحدة والعاكس.
يجب أن تتبع الاتصالات الكهروضوئية والشبكة وأجهزة التبديل وإعدادات المعلمات دليل iMaster لوضع التشغيل المحدد. لا تغلق مفاتيح الطاقة الشمسية والشبكة في وقت واحد ما لم تسمح الدائرة المحددة وترتيب الحماية بذلك صراحةً. يجب تطبيق إعدادات التشغيل والتغيير، بما في ذلك P8-15، وفقًا لمخطط الأسلاك الخاص بالشركة المصنعة.
قم بقياس الكابل وفقًا لتيار المصفوفة وطول الكابل وظروف التثبيت والمتطلبات الكهربائية المعمول بها. استخدم كابلًا مناسبًا للخدمة الكهروضوئية الخارجية. تحدد إرشادات التثبيت قاطع التيار المستمر على المدخلات الكهروضوئية وصندوق الدمج الكهروضوئي عند توصيل السلاسل بالتوازي.
يتم توفير الحماية من التحميل السفلي لاكتشاف الظروف مثل فقدان حمل الماء. تسرد معلومات المعلمة المقدمة مستوى اكتشاف بنسبة 25%، ووقت تأكيد مدته 60 ثانية، وتأخير إعادة التعيين مدته 120 ثانية. إذا تم استخدام مسبار المستوى وفشل، فيمكن لمحرك الأقراص الإبلاغ عن E43. تحقق من العتبات والتأخيرات التي تم تكوينها مقابل المضخة والتركيب الفعليين.
نعم. يختار P8-00 وضع المضخة الشمسية أو وضع الأغراض العامة. يدعم وضع الأغراض العامة التحكم SVC أو V/F، وPID المدمج وModbus RTU. يمكن لـ CSIVEI ضبط الوضع المطلوب قبل الشحن، ويمكن تغيير وضع التشغيل لاحقًا من خلال إعداد المعلمة عندما يكون التطبيق والأسلاك مناسبين.
يمكن مناقشة العلامة التجارية لـ OEM وتكوين معلمات ما قبل الشحن عند الاستفسار. قم بتوفير الكمية المطلوبة والتسمية الفنية حتى يتمكن CSIVEI من تأكيد الترتيب المتاح والسعر والجدول الزمني.
