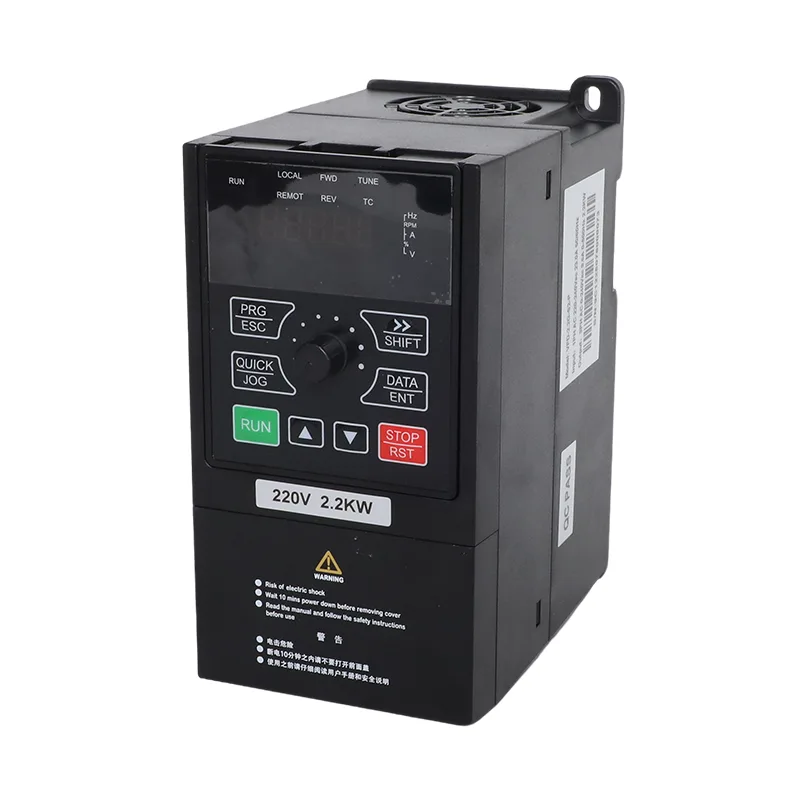

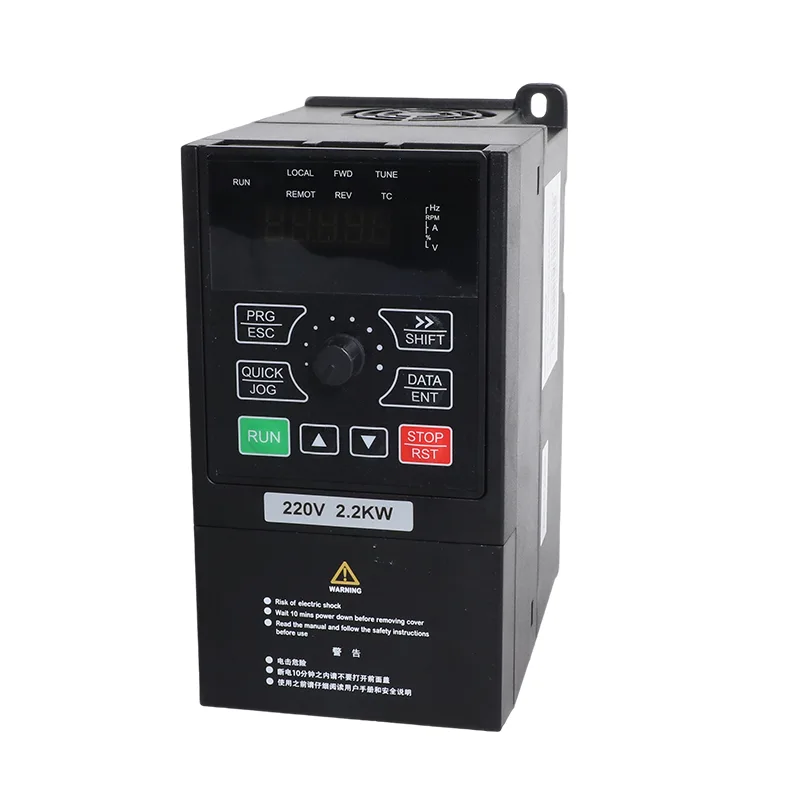

تقوم شركة CSIVEI بتصنيع المضخة الشمسية ثلاثية الطور 380 فولت بقدرة 4.0 كيلووات/5.5 كيلووات وعاكس VFD للأغراض العامة لأنظمة المحركات ثلاثية الطور التي تتطلب التحكم في المضخة الكهروضوئية أو التشغيل التقليدي ذي التردد المتغير. يغطي الطرازان VFD-PC10-4.0G-T4 وVFD-PC10-5.5G-T4 تقديرات المحرك 4.0 كيلووات و5.5 كيلووات، مع تيارات خرج مقدرة تبلغ 9 أمبير و13 أمبير، على التوالي. يقبل كلا الطرازين إدخال تيار متردد ثلاثي الطور من 380 فولت (-15%) إلى 440 فولت (+10%).
تجمع السلسلة بين التحكم في المضخة الشمسية والتحكم في المحركات للأغراض العامة في منصة عاكسة واحدة. يحدد وضع التشغيل المحدد كيفية إدارة محرك الأقراص لمصدر الطاقة وتشغيل المحرك، بينما تدعم وظائف التحكم والحماية المدمجة تركيبات المضخات بالإضافة إلى المراوح والمنافيخ وآلات المعالجة المتوافقة. عند طلب عرض أسعار، قم بتقديم تقييمات لوحة اسم المحرك والتطبيق المقصود للمساعدة في تحديد النموذج والتكوين المناسبين.
تدعم المضخة الشمسية 4.0kW/5.5kW 3 Phase 380V والعاكس للأغراض العامة VFD وضعي تشغيل محددين من خلال المعلمة P8-00.
وضع المضخة الشمسية — P8-00 = 1
في هذا الوضع، يستخدم المحرك الطاقة الكهروضوئية لتشغيل مضخة متوافقة، مع التحكم MPPT ووظائف التغيير التلقائي للشبكة. عندما تكون الطاقة الشمسية غير كافية، فإن تسلسل التحويل الذي تم تكوينه يسمح للنظام باستخدام طاقة الشبكة. هذا الترتيب مناسب للري الزراعي وإمدادات مياه الآبار وتطبيقات الضخ الأخرى حيث تتوفر الطاقة الشمسية خلال جزء من يوم التشغيل.
وضع الأغراض العامة — P8-00 = 0
في هذا الوضع، يعمل المحرك كعاكس تقليدي متغير التردد للمحركات المتوافقة، بما في ذلك المضخات والمراوح والمنافيخ وآلات المعالجة. يدعم التحكم في المتجهات بدون مستشعر (SVC) والتحكم V/F متطلبات التحكم في المحركات المختلفة دون استخدام وظيفة الضخ الكهروضوئي.
يمكن لـ CSIVEI تكوين وضع التشغيل قبل الشحن. يمكن أيضًا تغيير الوضع عن طريق ضبط P8-00، مما يسمح بإعادة تعيين محرك الأقراص إلى تطبيق مختلف عندما تتغير متطلبات التثبيت. يجب أن تتطابق المعلمات والأسلاك ذات الصلة مع وضع التشغيل المحدد.
تعتمد المجموعة الكهروضوئية الموصى بها على تصنيف العاكس والخصائص الكهربائية للوحدات. يوفر الجدول B تكوينات الوحدة النمطية والسلسلة لخيارين من الوحدات: وحدات 37 ± 1 فولت مصنفة عند 250 واط ± 5 واط، ووحدات 45 ± 1 فولت مصنفة عند 300 واط ± 5 واط.
الحدود الرئيسية لجانب التيار المستمر هي:
يجب تقييم جهد السلسلة مقابل جهد الدائرة المفتوحة الفعلي للوحدة ودرجات حرارة التشغيل المتوقعة. يجب أن تتبع ترتيبات السلسلة المتوازية التكوين الموصى به ومتطلبات حماية التيار المستمر المطبقة. يعد الحفاظ على المصفوفة ضمن حدود الجهد المحددة أمرًا ضروريًا لتشغيل العاكس بشكل صحيح.

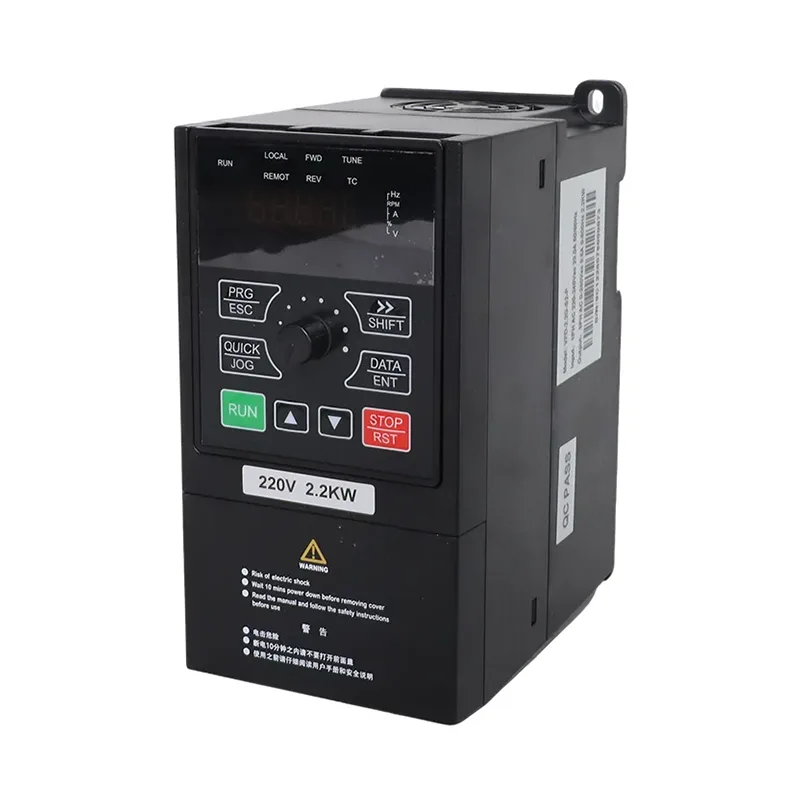

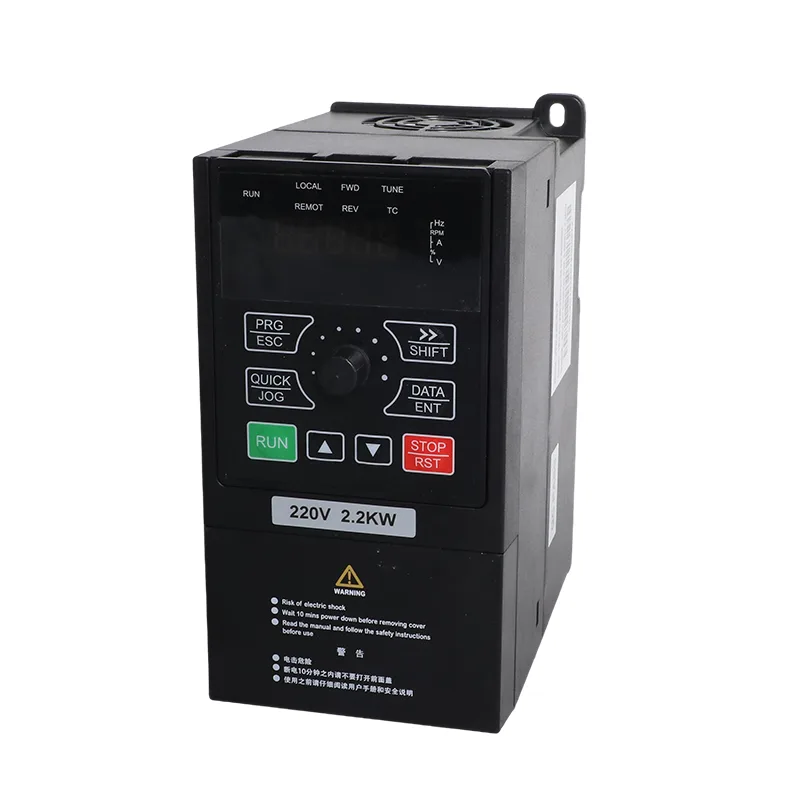

يشترك كلا الطرازين في نفس أبعاد الهيكل البالغة 245 × 142 × 181.3 ملم ونمط التركيب 107 × 235 ملم. يسمح التصميم المدمج للتركيب على الحائط أو التركيب على الخزانة بدمج المحرك في تركيب التحكم في المضخة دون تغيير تصنيف المحرك أو التطبيق فقط لاستيعاب العاكس.
يحتوي محرك الأقراص على حاوية IP20 وهو مخصص للتثبيت الرأسي في مكان محمي مناسب. يجب أن يأخذ تخطيط التركيب في الاعتبار بيئة التشغيل والحماية الكهربائية وتوجيه الكابلات والوصول إلى التشغيل والصيانة. نطاق درجة حرارة التشغيل العامة هو -10 درجة مئوية إلى 50 درجة مئوية، مع خفض القدرة المطلوبة إلى ما يزيد عن 40 درجة مئوية.

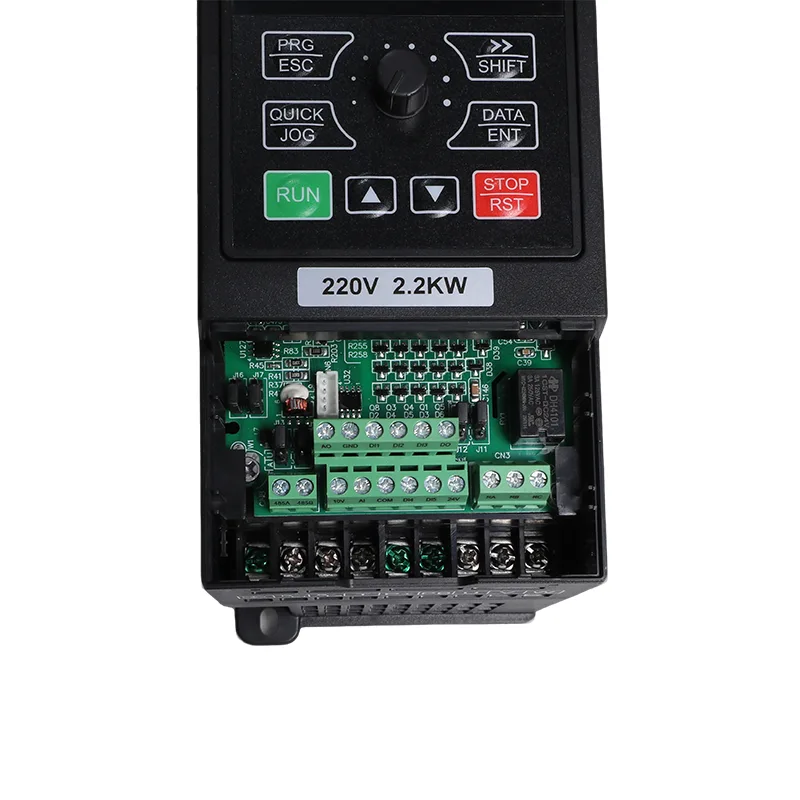

| غرض | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| محرك قابل للتطبيق | 4.0 كيلو واط / 5 حصان | 5.5 كيلو واط / 7.5 حصان |
| القدرة الاسمية | 6 كيلو فولت أمبير | 11 كيلو فولت أمبير |
| المدخلات الحالية | 10.5 أ | 13.9 أ |
| تيار الإخراج | 9 أ | 13 أ |
| جهد إدخال التيار المتردد | تيار متردد 3 درجة حموضة 380 فولت (-15%) إلى 440 فولت (+10%) | |
| الأعلى. جهد إدخال التيار المستمر | 900 فولت تيار مستمر | |
| نطاق VOC الموصى به | 550 إلى 750 فولت تيار مستمر | |
| نطاق MPPT الموصى به | 450 إلى 600 فولت تيار مستمر | |
| بدء نطاق الجهد | 300 إلى 900 فولت تيار مستمر، معلمة قابلة للتعديل | |
| نطاق تردد الإخراج | 0 إلى 500.00 هرتز | |
| مستوى الضوضاء | 50 ديسيبل كحد أقصى. |
| نموذج | وحدات 37±1 فولت، 250 واط±5 واط | وحدات 45±1 فولت، 300 واط±5 واط | ||
| وحدات لكل سلسلة | سلاسل | وحدات لكل سلسلة | سلاسل | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| غرض | مواصفة |
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل (يدعم ما يصل إلى 16 كيلو هرتز) |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |
| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
تجمع سلسلة iMaster VFD-PC10 بين إدارة المضخات الشمسية والتحكم في المحركات ذات التردد المتغير، مما يجعل الطرازين بقدرة 4.0 كيلووات و5.5 كيلووات مناسبين لمجموعة من تطبيقات معالجة المياه والتطبيقات الصناعية.
بالنسبة للتركيبات التي تحتاج إلى كل من الضخ الكهروضوئي والتحكم في المحركات التقليدية، يمكن تحديد المضخة الشمسية بقدرة 4.0 كيلووات/5.5 كيلووات ثلاثية الطور 380 فولت وعاكس الأغراض العامة VFD للمهمة المقصودة وتكوينها وفقًا لذلك.
بالنسبة لأنظمة المياه التي تتطلب تنظيم الضغط، يمكن لوظيفة PID المدمجة استخدام إشارة ردود فعل مناسبة لضبط تشغيل المحرك حول نقطة ضبط محددة. من خلال جهاز إرسال الضغط المحدد بشكل مناسب ومعلمات التحكم التي تم تكوينها بشكل صحيح، يمكن لمحرك الأقراص تنظيم ضغط النظام مع تغير الطلب. تعتمد الإعدادات النهائية على المضخة والمحرك والتطبيق.
يدعم PID المدمج التحكم في ضغط الحلقة المغلقة أو التدفق أو درجة الحرارة. يتم تحديد مصادر الضبط والتعليقات من خلال معلمات مجموعة FC المتاحة.
يدعم وضع الأغراض العامة التحكم SVC وV/F، وسعة التحميل الزائد بنسبة 150% لمدة 60 ثانية، واتصال RS485 مع Modbus RTU.
P8-00 = 1: وضع المضخة الشمسية. P8-00 = 0: وضع العاكس للأغراض العامة. يمكن لـ CSIVEI ضبط وضع التشغيل والمعلمات المطلوبة قبل الشحن.
تعمل الوحدة بقدرة 4 كيلووات على تشغيل سلسلة واحدة، وبالتالي يتم بناء السلسلة لفترة أطول للوصول إلى نافذة 550 إلى 750 فولت تيار مستمر. تحتاج الوحدة بقدرة 5.5 كيلووات إلى ضعف القوة الكهربائية للمصفوفة تقريبًا، والتي يسهل الوصول إليها باستخدام سلسلتين متوازيتين كل منهما 18. ويظل كلاهما أقل من الحد الأقصى البالغ 900 فولت تيار مستمر.
نعم، وهو التثبيت الأكثر شيوعا. اترك المضخة والكابلات بمفردها، وأضف المصفوفة وقاطع التيار المستمر، وقم بتوصيل مصدر الإمداد الحالي إلى R وS وT. اضبط P8-15 على 0 للتبديل التلقائي. تحمل الطاقة الشمسية الحمل النهاري وتتولى الشبكة المسؤولية عندما لا يكون هناك ما يكفي من الشمس.
قم بتركيب مفتاح تعويم أو مستوى على DI2 أو DI3. تم ضبط القطبية الطرفية على F6-10 بحيث يعمل أي من ترتيبات الاتصال. يمكنك أيضًا استخدام اكتشاف مستوى الماء بالذكاء الاصطناعي عن طريق ضبط P8-18 على 1 وضبط الحد الكامل في P8-19 وتأخير النوم في P8-20.
العوامل الشائعة هي الطاقة الشمسية الضعيفة A01، والخزان ممتلئ A02، ونقص المياه A03، والحمل الزائد للمحرك A04. تغطي أخطاء الأجهزة E01 إلى E30 التيار الزائد والجهد الزائد والجهد المنخفض وفقدان الطور ودرجة الحرارة الزائدة، مع E43 لمسبار المستوى الفاشل وE44 لحالة التحميل المنخفض التي لا يتم مسحها.
نعم. تعد الحماية من فقدان مرحلة الخرج واكتشاف ماس كهربائى للمحرك عند التشغيل أمرًا قياسيًا، إلى جانب التيار الزائد والجهد الزائد والجهد المنخفض ودرجة الحرارة الزائدة والحمل الزائد.
نعم. في وضع الأغراض العامة، فهو عبارة عن عاكس قياسي ثلاثي الطور للمراوح والمنافيخ والضواغط ومضخات المعالجة، مع تحكم SVC أو V/F وPID وModbus. اطلبه في هذا الوضع وسيصل مهيأً للمهمة. ويمكن نقل الوحدة المشتراة في وضع المضخة الشمسية بعد ذلك باستخدام P8-00.
نعم. أخبرنا بتقييمات المحرك، وتكوين اللوحة وأي إعدادات خاصة بالموقع تريدها، وسنقوم بتحميلها قبل مغادرة الوحدة. وهذا يوفر وقت التشغيل في الموقع وهذا هو السبب الذي يجعل العديد من الموزعين يشترون الأجهزة مهيأة بدلاً من الافتراضية.
