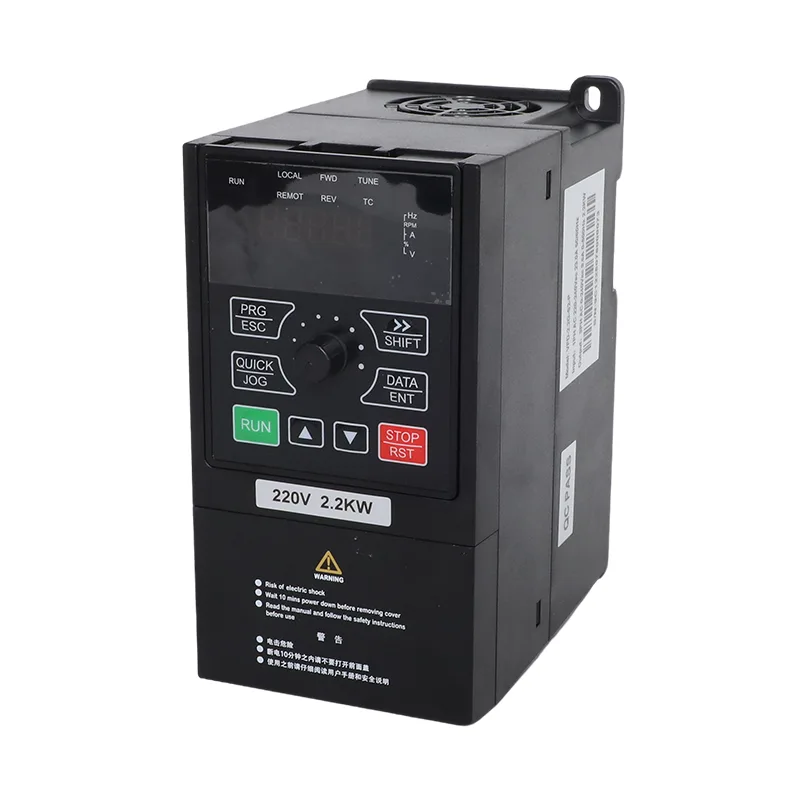

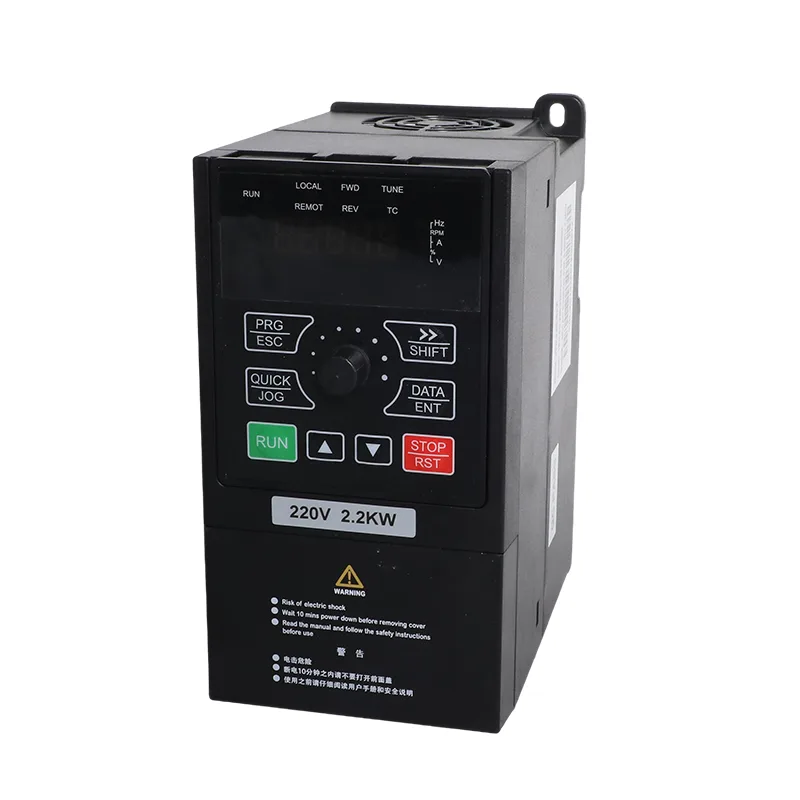

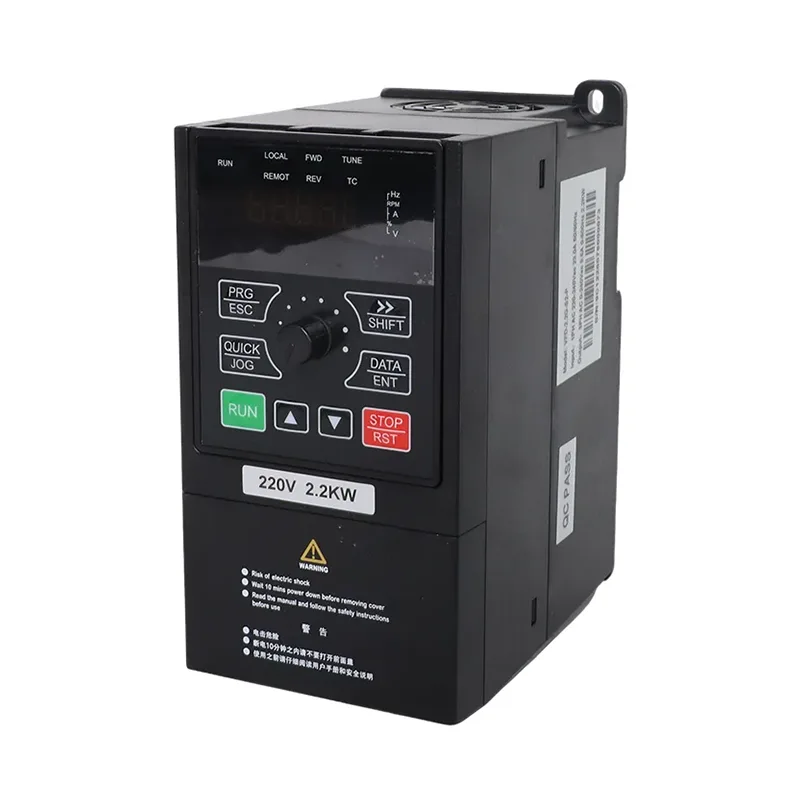

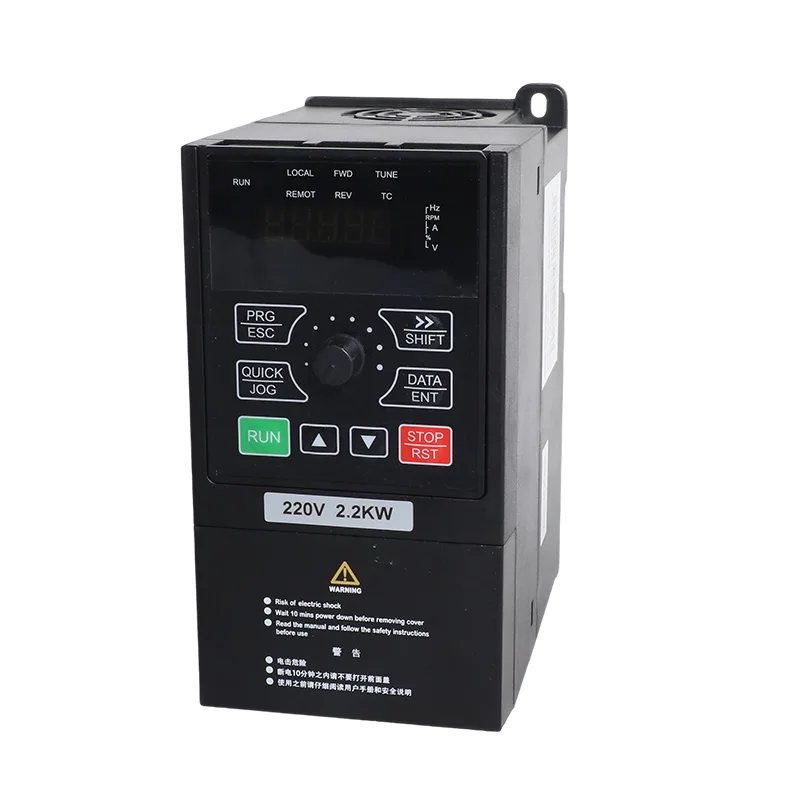

تتضمن سلسلة CSIVEI iMaster VFD-PC10 طرازي VFD-PC10-7.5G-T4 وVFD-PC10-11G-T4-MK لتطبيقات ثلاثية الطور 380 فولت. تيارات الخرج المدرجة هي 17 أمبير للطراز 7.5 كيلووات و25 أمبير للطراز 11 كيلووات. يتم استخدام كلا التصنيفين في أنظمة الضخ التي تعمل بالطاقة الشمسية وتطبيقات المحركات الصناعية المتوافقة، مع مراعاة المواصفات الكهربائية للمحرك المحدد.
في وضع المضخة الشمسية، تستخدم المضخة الشمسية 7.5 كيلو واط/11 كيلو واط ثلاثية الطور 380 فولت وعاكس VFD طاقة التيار المستمر من مجموعة كهروضوئية وتطبق الحد الأقصى لتتبع نقطة الطاقة (MPPT) للتحكم في المحرك وفقًا لمدخل الطاقة الشمسية المتاحة. في وضع الأغراض العامة، فإنه يوفر تحكمًا بمحرك متغير التردد للمضخات المتوافقة والمعدات الأخرى. يتم تحديد وضع التشغيل من خلال المعلمة P8-00 وفقًا للتطبيق المطلوب والتكوين المزود.
بالمقارنة مع وحدة التحكم الأساسية في سرعة المحرك، تشتمل وظائف PC10 المدرجة أيضًا على مراقبة مستوى الماء واكتشاف الحمولة المنخفضة والإبلاغ عن أخطاء المسبار. ترتبط هذه الوظائف بأنظمة الضخ حيث يلزم مراقبة مصدر المياه وخزان التخزين وتشغيل المضخة من خلال المحرك.
| غرض | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| محرك قابل للتطبيق | 7.5 كيلو واط / 10 حصان | 11 كيلو واط / 15 حصان |
| القدرة الاسمية | 15 كيلو فولت أمبير | 30 كيلو فولت أمبير |
| المدخلات الحالية | 18.9 أ | 27.8 أ |
| تيار الإخراج | 17 أ | 25 أ |
| جهد إدخال التيار المتردد | تيار متردد 3 درجة حموضة 380 فولت (-15%) إلى 440 فولت (+10%) | |
| الأعلى. جهد إدخال التيار المستمر | 900 فولت تيار مستمر | |
| نطاق VOC الموصى به | 550 إلى 750 فولت تيار مستمر | |
| نطاق MPPT الموصى به | 450 إلى 600 فولت تيار مستمر | |
| بدء نطاق الجهد | 300 إلى 900 فولت تيار مستمر، معلمة قابلة للتعديل | |
| مستوى الضوضاء | 65 ديسيبل كحد أقصى. |
اختر النموذج من خلال مقارنة التيار المقنن للمحرك مع تصنيف تيار الإخراج للعاكس، بدلاً من الاعتماد على قوة المحرك وحدها. تأكد من لاحقة النموذج الدقيقة ومتطلبات جهد الإدخال وبيانات لوحة الاسم المعمول بها قبل التثبيت.
توضح التكوينات المرجعية أدناه كميات الوحدة المدرجة لتصنيفي المحرك. أنها توفر نقطة انطلاق لتصميم النظام الكهروضوئي. يجب التحقق من الترتيب النهائي وفقًا للبيانات الكهربائية للوحدة المحددة والحد الأدنى لدرجة الحرارة في الموقع ومتطلبات الضخ.
| نموذج | وحدات 37±1 فولت، 250 واط±5 واط | وحدات 45±1 فولت، 300 واط±5 واط | ||
| وحدات لكل سلسلة | سلاسل | وحدات لكل سلسلة | سلاسل | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| غرض | مواصفة |
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل (يدعم ما يصل إلى 16 كيلو هرتز) |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |

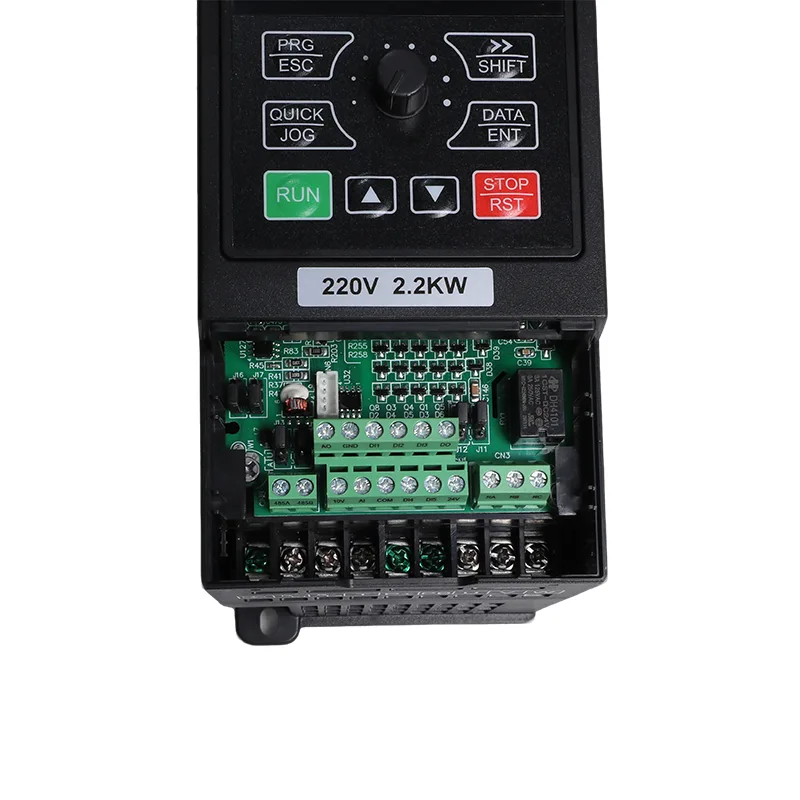

| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
تصف معلومات سلسلة PC10 تسلسل التشغيل التلقائي للتركيبات التي تم تكوينها للطاقة الشمسية وطاقة الشبكة. في التكوين الموثق، تحدد المعلمة P8-15 سلوك وضع العرض. مع ضبط P8-15 على 0، يعمل محرك الأقراص بالطاقة الشمسية عند توفرها ويستخدم الشبكة وفقًا لمنطق الإضاءة الضعيفة والتغيير الذي تم تكوينه.
تسرد معلومات المعلمة المقدمة P8-16 كفاصل زمني لتشغيل الشبكة، بفترة افتراضية تبلغ 60 دقيقة، وP8-17 كفترة تأخير مرتبطة بالعودة إلى التشغيل الشمسي، بفترة افتراضية تبلغ 4 ثوانٍ. قم بتأكيد التسلسل المدعوم والإعدادات الافتراضية للمعلمات مقابل الدليل الخاص بالطراز الدقيق وإصدار البرنامج الثابت قبل بدء التشغيل.
بالنسبة للنظام الذي يستخدم مصدرًا احتياطيًا للتيار المتردد، يجب أن تتبع ترتيبات الأسلاك والتحويل مخطط الدائرة المطبق. تأكيد ما إذا كانت معدات التبديل الخارجية مطلوبة؛ لا تفترض أن العاكس وحده يقوم بكل وظيفة تبديل المصدر.
بالنسبة لأنظمة إمدادات المياه والري وتربية الأحياء المائية المشتركة، قد يعتمد تشغيل المضخة على كل من مستوى المياه في خزان التخزين وتوافر المياه عند المصدر. توفر معلمات PC10 المدرجة وظائف تتعلق باكتشاف مستوى الماء ومراقبة التحميل المنخفض وتشخيص أخطاء التحقيق.
تحدد معلومات المعلمة المقدمة P8-18 للكشف عن مستوى الماء بالذكاء الاصطناعي، وP8-19 لعتبة المستوى الكامل، وP8-20 لتأخير النوم. تحدد إشارة المستوى والعتبة التي تم تكوينها كيفية استجابة المحرك لحالة الخزان المراقبة. يجب أن يتبع نوع المستشعر والأسلاك وتسلسل التحكم الفعلي مخطط الأسلاك وتعليمات المعلمة المعمول بها.
تستخدم معلومات حماية مصدر المياه P8-24 لمستوى اكتشاف الحمل المنخفض، وP8-25 لوقت الكشف، وP8-26 لإعداد إعادة الضبط. تكون هذه المعلمات ذات صلة عندما يتم استخدام تقليل حمل المحرك لتحديد النقص المحتمل في الماء أو حالة المضخة ذات الصلة.
يحدد المصدر المتوفر P8-22 باعتباره عتبة مراقبة تلف المسبار وE43 كمؤشر مطابق لخطأ المسبار. تأكد من تعريف الإنذار وشروط الكشف في دليل الطراز ذي الصلة عند تكوين النظام أو استكشاف الأخطاء فيه وإصلاحها.
تعتمد وظائف مستوى الماء والتحميل السفلي على اختيار المستشعر الصحيح والتركيب وإعدادات المعلمة. ويجب أن يتم تشغيلها واختبارها وفقًا للشروط المحددة في وثائق المنتج.
تنص معلومات سلسلة PC10 المرفقة على أنه يمكن الاحتفاظ بأوامر اللوحة وأوامر الاتصال عبر دورة الطاقة. يجب التحقق من سلوك إعادة التشغيل الفعلي مقابل مصدر الأمر الذي تم تكوينه ومعلمات إعادة التشغيل ومتطلبات الأمان الخاصة بالتطبيق.
تم إدراج RS485 Modbus RTU كواجهة اتصال. يحدد المصدر معلمة المراقبة U0-49 كحالة وضع العرض، حيث يشير 0 إلى تشغيل الشبكة و1 يشير إلى التشغيل بالطاقة الشمسية. يمكن استخدام هذه المعلومات بواسطة نظام مراقبة متوافق بعد التأكد من تعريف السجل وقيم الحالة المتاحة في وثائق الاتصال المعمول بها.
تكون المراقبة عن بعد مفيدة عندما يعمل محرك الأقراص في خزان مياه أو محطة ري أو أي موقع آخر لا يتم فيه حضور وحدة التحكم بشكل مستمر. يجب اختبار إعداد الاتصال للتأكد من أن الحالة المعروضة تطابق حالة التشغيل الفعلية.
في وضع الأغراض العامة، يوفر العاكس تحكمًا بمحرك متغير التردد للمعدات المتوافقة. طرق التحكم المدرجة هي التحكم في ناقل الحركة بدون مستشعر (SVC) والتحكم V/F، مع وظائف إضافية بما في ذلك PID المدمج، والتسارع والتباطؤ القابلان للتعديل، والتحكم في JOG واتصال Modbus RTU.
يمكن اعتبار تكوين الأغراض العامة للتطبيقات المتوافقة مثل نزح المياه من المناجم، وإخماد غبار المحاجر، والتدوير الصناعي، ومضخات المعالجة. يجب أن يتطابق النموذج مع التيار المقنن للمحرك وخصائص الحمل ومتطلبات التسارع وواجب التشغيل.
تم تحديد المعلمة P8-00 في المعلومات المقدمة كمعلمة اختيار وضع التشغيل. يجب تكوين الوضع وفقًا للتطبيق الفعلي والتعليمات الخاصة بالنموذج المرفق. يجب أن يتبع أي تغيير بين المضخة الشمسية والتشغيل للأغراض العامة إجراءات إعداد المعلمات والتشغيل المحددة.
بالنسبة لضخ مياه الآبار أو مياه الأنهار إلى خزان التوزيع، يمكن اعتبار التشغيل الشمسي للمحرك ووظائف مراقبة المستوى المدرجة جزءًا من تصميم النظام. يجب تحديد تصنيف المحرك ورأس الضخ وحجم الماء المطلوب والتحكم في مستوى الخزان قبل اختيار محرك الأقراص.
قد تستخدم أنظمة الري المشتركة مضخة مركزية لتزويد حقول أو مناطق ري متعددة. يجب أن يعكس الاختيار التدفق المطلوب، والرأس الديناميكي الإجمالي، وجدول التشغيل اليومي، وتوافر الطاقة الشمسية أو طاقة الشبكة.
يمكن لمضخات تبادل المياه وتدويرها في مواقع تربية الأحياء المائية استخدام التحكم في التردد المتغير حيث يكون ترتيب المحرك والمضخة متوافقين. وينبغي النظر في جدول الضخ المطلوب وضوابط إدارة المياه جنبا إلى جنب مع إمدادات الطاقة في الموقع.
في وضع الأغراض العامة، يمكن تقييم محرك الأقراص للتأكد من توافقه مع معدات نزح المياه في المناجم وإدارة مياه الحفرة ومعدات ضخ قمع الغبار. تحقق من تصنيف المحرك وظروف التحميل والمتطلبات البيئية وطريقة التحكم المطلوبة للتركيب المحدد.
يمكن اعتبار التكوين للأغراض العامة مناسبًا لتدوير مياه المعالجة، وتركيب برج التبريد، ومهام الضخ الصناعية الأخرى. يجب تقييم التدفق المطلوب وضغط التشغيل وخصائص المحرك كجزء من تصميم النظام.
| غرض | مواصفة |
|---|---|
| التردد المقدر | 50/60 هرتز |
| نطاق تردد الإدخال | ±5% (47.5 إلى 63 هرتز) |
| الجهد الناتج | 0 لإدخال الجهد |
| تردد الإخراج | 0.1 إلى 500 هرتز |
| الحد الأقصى للتردد | 0 إلى 500 هرتز (تحكم SVC وV/F) |
| تردد الناقل | 0.8 كيلو هرتز إلى 8 كيلو هرتز، يتم ضبطه تلقائيًا للتحميل؛ ما يصل إلى 16 كيلو هرتز مدعومة |
| دقة التردد | الإعداد الرقمي 0.01 هرتز؛ الإعداد التناظري 0.025% من الحد الأقصى للتردد |
| وضع التحكم | التحكم في ناقلات الأمراض بدون مستشعر (SVC)؛ تحكم V/F |
| عزم الدوران البداية | 0.5 هرتز / 150% (SVC) |
| نطاق السرعة | 1:100 (اس في سي) |
| دقة ثبات السرعة | ±0.5% (SVC) |
| القدرة الزائدة | 150% التصنيف الحالي لمدة 60 ثانية؛ 170% لمدة 12 ثانية؛ 190% لمدة 1.5 ثانية |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي. التعزيز اليدوي من 0.1% إلى 30.0% |
| منحنى V/F | منحنى خطي ومتعدد النقاط ومربعة (1.2 / 1.4 / 1.6 / 1.8 / 2.0 قوة) |
| فصل V/F | انفصال كامل ونصف انفصال |
| التسارع / التباطؤ | منحنى خطي أو على شكل حرف S، من 0.0 إلى 6500.0 ثانية |
| الكبح العاصمة | تردد البدء 0.00 هرتز إلى أقصى تردد؛ الوقت من 0.0 إلى 36.0 ثانية؛ الحالي 0.0% إلى 100.0% |
| التحكم في JOG | تردد JOG 0.00 هرتز إلى الحد الأقصى للتردد (الافتراضي 5 هرتز)؛ تسريع/ديسيل 0.0 إلى 6500.0 ثانية |
| معرف المنتج المدمج | نعم، للضغط أو التدفق أو درجة الحرارة في حلقة مغلقة بدون وحدة تحكم خارجية |
| أفر | يظل جهد الخرج مستقرًا عندما يتقلب جهد الشبكة |
| محطات الإدخال | 5 مدخلات رقمية، DI5 يدعم نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 مدخل تناظري 0-10 فولت أو 0-20 مللي أمبير؛ 1 مدخلات الجهد لوحة المفاتيح |
| محطات الإخراج | 1 خرج نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 1 إخراج التتابع. 1 مخرج تناظري 0-20 مللي أمبير أو 0-10 فولت |
| تواصل | RS485، مودبوس RTU |
| حماية | اكتشاف ماس كهربائى للمحرك عند التشغيل، وفقدان مرحلة الإخراج، والتيار الزائد، والجهد الزائد، والجهد المنخفض، ودرجة الحرارة الزائدة، والحمل الزائد، والحمل الزائد، والضوء الضعيف |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية؛ يخفض معدل 1% لكل 1 درجة مئوية فوق 40 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 60 درجة مئوية |
| رطوبة | أقل من 95% رطوبة نسبية، بدون تكثيف |
| ارتفاع | أقل من 1000 م؛ تخفيض 1% لكل 100 م من 1000 إلى 3000 م |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| الضميمة | IP20، حامل حائط أو خزانة، تركيب رأسي |
| نظام التوزيع | تينيسي، تي تي |
| EMC / السلامة | إيك 61800-3 (C3)؛ إيك 61800-5-1 |
العلبة حاصلة على تصنيف IP20 ولا توفر الحماية ضد دخول الماء. يجب تركيب محرك الأقراص في بيئة داخلية أو محمية مناسبة مع تهوية كافية وبما يتوافق مع درجة الحرارة والرطوبة ومتطلبات التثبيت.
تحدد التكوينات المرجعية المتوفرة ثلاث سلاسل من 18 وحدة مصنفة عند 250 واط أو ثلاث سلاسل مكونة من 15 وحدة مصنفة عند 300 واط. تتوافق هذه الترتيبات مع 54 وحدة أو 45 وحدة، على التوالي، وقدرة صفيف اسمية محسوبة تبلغ 13.5 كيلو واط في كلتا الحالتين. يجب التحقق من تصميم السلسلة النهائية وفقًا لورقة بيانات الوحدة، والحد الأدنى لدرجة الحرارة في الموقع، وحدود جهد التيار المستمر للعاكس.
تسرد المواصفات المرفقة الحد الأقصى لمستوى الضوضاء وهو 65 ديسيبل. تعتمد ضرورة المعالجة الصوتية الإضافية على موقع التثبيت وصوتيات الغرفة ومعدات التشغيل ومتطلبات الضوضاء المطبقة. ضع في اعتبارك بيئة التثبيت عند وضع محرك الأقراص في مبنى مشغول أو غرفة معدات مغلقة.
يجب أن يتطابق تكوين الأغراض العامة مع الحمل الإجمالي وطريقة التحكم المدعومة. بالنسبة لتطبيقات مكافحة ناقلات الأمراض، تأكد من ترتيب المحرك المطبق في الدليل. يتطلب تشغيل محركات متعددة من محرك واحد أن يظل التيار المدمج ضمن تصنيف المحرك وأن يتمتع كل محرك بحماية مناسبة من الحمل الزائد. اتبع إرشادات الشركة المصنعة لوضع التحكم المحدد.
تحدد المعلومات المقدمة معلمة المراقبة U0-49 كمؤشر لوضع العرض، حيث يمثل 0 تشغيل الشبكة و1 يمثل التشغيل الشمسي. يمكن قراءة المعلمة عبر Modbus RTU حيثما تكون مدعومة. تأكد من تعريف السجل وإعدادات الاتصال وفقًا للدليل المعمول به قبل دمجه في نظام المراقبة عن بعد.
حافظ على نظافة المبدد الحراري ومروحة التبريد من الغبار، وافحص أطراف التوصيل وتوصيلات الأسلاك وفقًا لجدول الصيانة، وراقب درجة الحرارة المحيطة والتهوية. نطاق درجة حرارة التشغيل المدرج هو -10 درجة مئوية إلى 50 درجة مئوية، مع انخفاض درجة الحرارة فوق 40 درجة مئوية. يحدد إرشادات الارتفاع المرفقة أيضًا خفض السرعة فوق 1000 متر. اتبع تعليمات النموذج الدقيقة فيما يتعلق بفترات الفحص وإجراءات الصيانة.
لا. تسرد معلومات سلسلة PC10 المرفقة وضع المضخة الشمسية ووضع العاكس للأغراض العامة. يتضمن تشغيل المضخة الشمسية MPPT ووظائف الحماية المتعلقة بالضخ الموثقة، بينما يدعم التشغيل للأغراض العامة التحكم في المحرك SVC أو V/F وPID وModbus RTU. يتم تعريف المعلمة P8-00 كمعلمة اختيار الوضع. قم بتأكيد الإعداد المسموح به وإجراءات تغيير الوضع في الدليل الخاص بالطراز.
