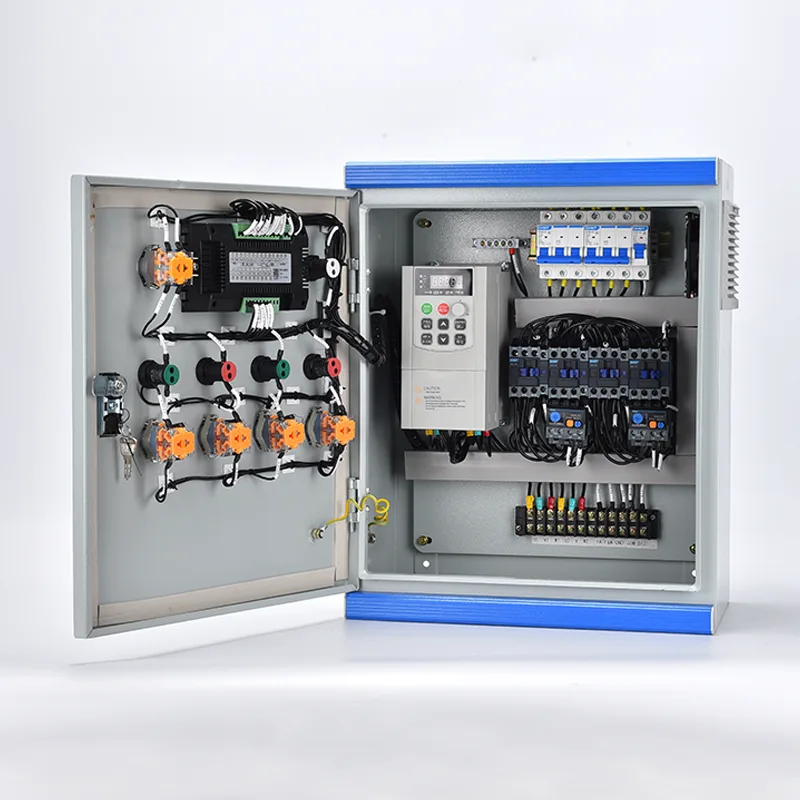

لوحة تحكم التدفئة والتهوية وتكييف الهواء

تم تصميم كل لوحة تحكم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وفقًا للمتطلبات المحددة للنظام الميكانيكي الذي تحكمه - سواء كانت وحدة معالجة هواء واحدة، أو محطة تبريد بمضخات متعددة وأبراج تبريد، أو نظام إدارة منطقة VAV على مستوى المبنى. يستوعب غلاف اللوحة البنية التحتية الكهربائية الكاملة: عزل الطاقة الواردة، وحماية الدائرة، ومشغلات المحرك (مباشرة على الخط، أو دلتا النجمية، أو مشغلات التشغيل الناعمة، أو محركات التردد المتغيرة)، ومرحلات التحكم، وأقفال الأمان، ووحدة التحكم المخصصة - عادة PLC أو DDC - مع أطراف استشعار ميدانية لمدخلات درجة الحرارة والرطوبة والضغط والتدفق وجودة الهواء. توفر شاشة اللمس HMI أو شاشة لوحة المفاتيح المثبتة على الباب للمشغلين إمكانية رؤية النظام والتحكم في المعلمات في الوقت الفعلي. يتيح الاتصال عبر BACnet أو Modbus أو Ethernet/IP التكامل السلس مع أنظمة إدارة المباني (BMS). تتناسب تصنيفات الغلاف من IP42 إلى IP65 مع الغرف الميكانيكية الداخلية ومنصات المصانع الموجودة على الأسطح والمواقع الخارجية المكشوفة. تغطي أنظمة الحماية الشاملة الدائرة القصيرة، والحمل الزائد، وفقدان الطور، وانخفاض/زيادة الجهد، والتسرب الأرضي في كل دائرة، مع أقفال أمان إلزامية مثبتة بأسلاك صلبة لإيقاف إنذار الحريق، والحماية من التجمد، ومقاومة تدفق الهواء. يتم الحفاظ على الامتثال الكامل لمعايير IEC 61439-1/2 وIEC 60364 ومعايير السلامة الكهربائية الإقليمية.

التطبيقات المثالية

بدءًا من معالج هواء واحد وحتى محطة مركزية على مستوى الحرم الجامعي، توفر لوحات التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) الذكاء الكهربائي المركزي الذي يحافظ على تشغيل الأنظمة الميكانيكية بأمان وكفاءة وبالتنسيق مع شبكة التشغيل الآلي للمبنى الأوسع.

مباني المكاتب التجارية والتطورات متعددة الاستخدام

تقوم أبراج المكاتب الكبيرة ومراكز التسوق والمجمعات متعددة الاستخدامات بتشغيل وحدات متعددة لمعالجة الهواء والمبردات وأبراج التبريد ومناطق التهوية. تعمل لوحات التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) على مركزية التحكم والحماية في كل حزمة ميكانيكية - لوحة AHU لإدارة مراوح الإمداد والعودة، وملفات التبريد، والمخمدات الاقتصادية، وحالة الفلتر، أو لوحة مصنع التبريد التي تقوم بتسلسل الضواغط المتعددة، والمضخات الأولية والثانوية، ومراوح برج التبريد. يتيح التكامل مع نظام إدارة المباني للمبنى عبر BACnet/IP أو Modbus لمديري المرافق مراقبة جميع الأنظمة وضبطها من محطة عمل مركزية.

المرافق الصناعية والتصنيعية

غالبًا ما تتطلب المصانع ومصانع المعالجة والمستودعات تهوية مخصصة وعمليات تبريد منفصلة عن تكييف الهواء المريح. تدير لوحات التحكم في هذه البيئات مراوح العادم عالية الطاقة، ووحدات الهواء التجميلية، وأنظمة جمع الغبار، ومبردات العمليات. يدعم التحكم المعتمد على PLC مع بروتوكولات الاتصالات الصناعية منطق التعشيق المعقد - مثل تنسيق التهوية مع تشغيل خط الإنتاج أو معالجة عادم الفرن. تتعامل العبوات شديدة التحمل المزودة بحماية معززة من الغبار والرطوبة مع الظروف المحيطة الصعبة.

مراكز البيانات والمرافق ذات المهام الحرجة

يعد تبريد مركز البيانات وظيفة بالغة الأهمية تعمل على مدار الساعة طوال أيام الأسبوع. تم تصميم لوحات التحكم HVAC التي تدير معالجات هواء غرفة الكمبيوتر (CRAH)، ومكيفات هواء غرفة الكمبيوتر (CRAC)، ومضخات المياه المبردة، ومراوح المكثف لتحقيق التكرار والموثوقية. يضمن إدخال الطاقة المزدوجة، وتكامل مفتاح النقل التلقائي، ومخرجات الإنذار الآمنة للفشل استمرار التبريد من خلال اضطرابات المرافق. يوفر التحكم عالي الدقة في درجة الحرارة والرطوبة، مع اتصال Modbus/BACnet بمنصة إدارة البنية التحتية لمركز البيانات (DCIM)، مراقبة بيئية في الوقت الفعلي.

المستشفيات ومرافق الرعاية الصحية

تتطلب كل من غرف العمليات وغرف العزل والغرف النظيفة والأجنحة العامة علاقات نوعية للهواء ودرجة الحرارة والرطوبة والضغط. تقوم لوحات التحكم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في إعدادات الرعاية الصحية بإدارة هذه البيئات الدقيقة. يتم توصيل وظائف الإنذار الحرجة - درجة الحرارة المرتفعة/المنخفضة، ورحلات الرطوبة، وفقدان تدفق الهواء، وحالة الفلتر - إلى نظام استدعاء الممرضات أو نظام المراقبة المركزي بالمبنى. تم تصميم اللوحات لسهولة الصيانة وتتضمن مرافق العزل مما يسمح بالخدمة دون إيقاف تشغيل النظام.

الفنادق والمنتجعات والضيافة

راحة الضيف أمر بالغ الأهمية. تدير لوحات التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) محطات التبريد المركزية، وأنظمة الغلايات، ووحدات معالجة الهواء التي تخدم الأماكن العامة، وأجهزة التحكم في منطقة وحدة ملف المروحة عبر طوابق الضيوف. تعمل الجداول الزمنية المبنية على الإشغال والمبرمجة مسبقًا على تقليل استهلاك الطاقة خلال فترات الإشغال المنخفض مع ضمان وصول غرف الضيوف إلى نقاط ضبط الراحة عند وقت تسجيل الوصول.

الحرم التعليمية والمباني المؤسسية

تستفيد مباني الجامعات والمدارس والمرافق الحكومية المنتشرة عبر هياكل متعددة من منصات لوحة التحكم القياسية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). تتم خدمة كل غرفة ميكانيكية في كل مبنى بواسطة لوحات مخصصة لوحدات معالجة الهواء، والمضخات، والوحدات الطرفية، وجميعها متصلة بشبكة بنظام إدارة المباني على مستوى الحرم الجامعي. يعمل هذا النهج على تبسيط التدريب على الصيانة وإدارة قطع الغيار.

الغوص العميق الفني

تم تصميم لوحات التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) لتوزيع شامل للطاقة، والتحكم في المحركات، وتجميعات التشغيل الآلي - تم تصميم كل منها خصيصًا لتتناسب مع جدول المعدات الميكانيكية وتسلسل التشغيل.

توزيع الطاقة وحماية الدوائر

يقبل القسم الوارد طاقة ثلاثية الطور (عادة 400 فولت/480 فولت، 50/60 هرتز) عبر مفتاح فصل رئيسي قابل للقفل أو قاطع دائرة، مع تصنيف مقاومة الدائرة القصيرة المحسوب لتيار العطل المتوفر بالموقع. يتم تنظيم التوزيع النهائي حسب وظيفة المعدات: فروع منفصلة للمراوح والمضخات والضواغط ودوائر التحكم. يتم توفير حماية دائرة المحرك عن طريق قواطع الدائرة الحرارية المغناطيسية أو قواطع الفصل المنصهرة المطابقة لتيار الحمل الكامل للمحرك، مع مرحلات التحميل الزائد (إلكترونية أو حرارية) التي توفر منحنيات رحلة فئة IEC 10/20/30. طاقة التحكم - عادة 24VAC، 24VDC، أو 230VAC - مشتقة من محول تحكم مخصص مع دوائر ثانوية مدمجة بشكل مستقل، مما يعزل إلكترونيات التحكم عن العناصر العابرة من جانب الطاقة.

التحكم في المحركات وطرق البدء

اعتمادًا على حجم المحرك، ومتطلبات عزم الدوران، وتحمل النظام الميكانيكي لتيار التدفق، تتضمن اللوحة طريقة البدء المناسبة:

●  مباشر عبر الإنترنت (DOL): للمراوح الصغيرة والمضخات التي تصل قدرتها إلى 7.5 كيلو واط تقريبًا

●  Star-delta : للمحركات ذات الطاقة المتوسطة التي تتطلب تيار تشغيل منخفضًا

●  بادئ التشغيل الناعم: للمضخات والمراوح حيث يؤدي الرفع السلس إلى منع المطرقة المائية أو انزلاق الحزام

●  محرك التردد المتغير (VFD): للتطبيقات التي تتطلب تعديل السرعة بناءً على الطلب - مثل مراوح إمداد AHU التي يتم التحكم فيها عن طريق الضغط الثابت للقناة، أو مضخات المياه المبردة الثانوية التي تستجيب للضغط التفاضلي عبر الحلقة

يتم تحديد VFDs مع التخفيف التوافقي المدمج (اختناقات وصلة DC) ومرشحات الإخراج dV/dt حيث تتجاوز أطوال الكابلات حدود الشركة المصنعة. تم تكوين كافة محركات الأقراص للاتصال التسلسلي مع وحدة التحكم باللوحة للإشارة إلى السرعة وتعليقات الحالة.

منصة التحكم: PLC مقابل DDC

يتم تحديد بنية التحكم بناءً على تعقيد التطبيق ومتطلبات التكامل:

●  تُعد وحدات تحكم DDC نموذجية لتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC) التجارية التي يتم دمجها في نظام إدارة المباني (BMS) عبر BACnet MS/TP أو BACnet/IP الأصلي. تغطي مكتبات التطبيقات المبرمجة مسبقًا تسلسلات AHU والمبرد والغلايات القياسية.

●  يتم تحديد التحكم المعتمد على PLC للبيئات الصناعية، أو التسلسل المعقد للضواغط المتعددة، أو حيث يجب أن يتفاعل النظام مع معدات غير HVAC مثل آلات المعالجة. تدعم منصات PLC منطق السلم، أو كتلة الوظائف، أو برمجة النص المنظم، مع اتصال Profinet أو Ethernet/IP أو Modbus TCP.

●  ينفذ كلا النظامين التسلسل المحدد للعملية: الجداول الزمنية، وحلقات PID لدرجة الحرارة/الضغط، وتسلسل البدء/الإيقاف، وتوليد الإنذارات، وتسجيل وقت التشغيل.

واجهة الاستشعار والأسلاك الميدانية

تستوعب الكتل الطرفية المخصصة الأسلاك الميدانية من أجهزة استشعار درجة الحرارة (الثرمستورات NTC، RTD، 4-20 مللي أمبير)، ومحولات ومفاتيح الضغط، وأجهزة استشعار الرطوبة، ومفاتيح إثبات تدفق الهواء المثبتة على القناة، ومفاتيح الضغط التفاضلي لحالة المرشح، وإشارات ردود فعل الصمام/المشغل. تتم تصفية كافة المدخلات التناظرية وحمايتها ضد العابرين المستحثين. يتم عزل المدخلات الرقمية بشكل فردي عبر optocouplers أو المرحلات المتداخلة. يتم اكتشاف فشل المستشعر والإنذار به، من خلال إستراتيجيات احتياطية قابلة للتكوين - على سبيل المثال، الضبط الافتراضي لتشغيل المروحة بسرعة ثابتة عند فقدان مستشعر ضغط القناة.

واجهة HMI والمشغل

توفر شاشة اللمس HMI الملونة المثبتة على الباب (عادةً مقاس 7 بوصات أو أكبر) أو مؤشرات LED المنفصلة وأزرار الضغط واجهة المشغل المحلية. يعرض HMI رسومات حالة النظام في الوقت الفعلي - درجة الحرارة والرطوبة والضغط ووقت تشغيل المعدات واتجاهات استهلاك الطاقة - مع لوحات معلومات قابلة للتكوين بواسطة المستخدم. تعديلات المعلمات محمية بكلمة مرور مع مستويات وصول متعددة (المشغل، المشرف، المهندس). يتضمن إعلان الإنذار تسجيل الأحداث بختم زمني مع تتبع الإقرار. بالنسبة للوحات المدمجة مع BMS، قد يكون HMI بمثابة أداة تجاوز وتشغيل محلية بدلاً من الواجهة اليومية الأساسية.

أقفال السلامة ومنطق الحماية

يتم تنفيذ وظائف السلامة الهامة في منطق سلكي مستقل عن وحدة التحكم، مما يضمن التشغيل الآمن للفشل حتى في حالة فشل المعالج:

●  واجهة إنذار الحريق: مدخلات اتصال خالية من الفولت من لوحة الحريق تجبر AHU على إيقاف التشغيل وإغلاق المخمد

●  الحماية من التجميد: يعمل منظم الحرارة المنخفض على ملفات المياه على فصل الوحدة وفتح الصمام لمنع انفجار الملف

●  إثبات تدفق الهواء: يمنع مفتاح الضغط التفاضلي في تيار الهواء تنشيط السخان الكهربائي أو الغاز دون التحقق من تدفق الهواء

●  مفاتيح التبريد ذات الضغط العالي والضغط المنخفض تعمل على حماية الضواغط

●  مفاتيح الزلازل والاهتزازات حيثما يكون ذلك مطلوبًا بموجب التعليمات البرمجية المحلية

يتم توصيل جميع أقفال الأمان في دائرة الرحلة لمرحل التحكم الرئيسي أو PLC للسلامة، مما يضمن إيقاف التشغيل الفوري وغير المشروط.

الضميمة والبناء البيئي

يتم تصنيع غلاف اللوحة من 1.5 مم إلى 2.0 مم من ألواح الصلب المجلفن كهربائيًا أو الفولاذ المقاوم للصدأ مع تشطيب مطلي بالمسحوق. تشمل التقييمات الشائعة ما يلي:

●  IP42/IP43 للغرف الميكانيكية الداخلية ذات البيئات النظيفة التي يمكن التحكم في درجة حرارتها

●  IP54/IP55 لغرف المعدات، أو حاويات المصانع الموجودة على الأسطح، أو المواقع شبه المكشوفة

●  IP65 للتركيبات الخارجية المعرضة للمطر والغبار والشمس المباشرة

يتم تضمين الإدارة الحرارية النشطة - تهوية الهواء القسري المفلترة مع التحكم الحراري في المروحة - للألواح ذات كثافة VFD أو بيئات التثبيت المحيطة العالية. بالنسبة للخزائن الخارجية، يتم تحديد مظلة واقية من الشمس وسخان مضاد للتكثيف وأجهزة من الفولاذ المقاوم للصدأ مقاومة للتآكل.

الاتصالات وتكامل BMS

تقوم بوابات الاتصال بترجمة بروتوكول وحدة التحكم إلى العمود الفقري لنظام إدارة المباني في المنشأة. تتوفر محولات BACnet الأصلية (MS/TP أو IP)، وModbus RTU/TCP، ومحولات LonWorks أو Ethernet/IP الاختيارية. جميع النقاط المراقبة - درجات الحرارة، والضغوط، ومعدلات التدفق، وحالة المعدات، وساعات التشغيل، وبيانات الطاقة، وحالات الإنذار - أصبحت مرئية لنظام إدارة المباني. يتيح ضبط نقطة الضبط عن بعد وإدارة الجدول الزمني تحسين الطاقة المركزية عبر مجموعة المباني بأكملها.

ميزات كفاءة الطاقة

يقيس جهاز قياس الطاقة المتكامل الاختياري استهلاك الحمل على مستوى اللوحة أو الفردي. يمكن لوحدة التحكم تنفيذ تسلسلات لتحسين الطاقة مثل التبريد الموفر للطاقة، والتهوية التي يتم التحكم فيها حسب الطلب (المعتمدة على ثاني أكسيد الكربون)، والتشغيل/الإيقاف الأمثل، وإعادة ضبط درجة حرارة الماء المبرد بناءً على الظروف الخارجية - مما يقلل من استهلاك طاقة التدفئة والتهوية وتكييف الهواء (HVAC) السنوي بنسبة 15% إلى 25% مقارنة بالتحكم ذي المعلمات الثابتة.

4. الأسئلة المتداولة

س 1: هل لوحة التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) منتج قياسي أم مصممة خصيصًا لكل مشروع؟

تم تصميم كل لوحة خصيصًا لتتوافق مع جدول المعدات الميكانيكية للمشروع وتسلسل التشغيل وقائمة الأحمال الكهربائية. يعمل مهندسو التطبيقات لدينا من خلال P&ID وأوراق بيانات المعدات ومواصفات التحكم. تضمن البنى الداخلية القياسية ومكتبات المكونات جودة متسقة مع استيعاب المتطلبات الخاصة بالموقع.

س2: ما هي منصة التحكم التي تستخدمها - PLC أو DDC؟

نحن نقدم كليهما وسنوصي بالمنصة المناسبة بناءً على مشروعك. تناسب وحدات تحكم DDC (BACnet-native) تطبيقات المباني التجارية مع تكامل BMS. يتم تخصيص PLCs للمنشآت الصناعية، أو التسلسلات المعقدة، أو عندما يكون التكامل مع المعدات غير المتعلقة بنظام التدفئة والتهوية وتكييف الهواء (HVAC) مطلوبًا. يتوفر دعم متعدد البائعين — فنحن نعمل مع العلامات التجارية الرائدة ويمكننا أيضًا توفير بدائل مفتوحة للنظام الأساسي.

Q3: ما هي معدات التدفئة والتهوية وتكييف الهواء (HVAC) التي يمكن للوحة التحكم فيها؟

تم تكوين لوحاتنا لجميع معدات التدفئة والتهوية وتكييف الهواء (HVAC) الشائعة: وحدات معالجة الهواء (الحجم الثابت وVAV)، ووحدات الأسطح المعبأة، ومحطات التبريد (تبريد الهواء والمبرد المائي)، وأنظمة الغلايات، وأبراج التبريد، وأنظمة الضخ (الابتدائية والثانوية والثالثية)، ووحدات ملفات المروحة، ومراوح استرداد الحرارة، وأنظمة استخلاص العادم/الدخان. تعد اللوحات متعددة المعدات التي تدير غرفة ميكانيكية بأكملها عرضًا قياسيًا.

س 4: هل يمكن دمج اللوحة مع نظام إدارة المباني الحالي لدينا؟

نعم. تتوفر بروتوكولات الاتصال بما في ذلك BACnet/IP، وBACnet MS/TP، وModbus RTU، وModbus TCP، وLonWorks. سنقوم بتأكيد البروتوكول المحدد ومعدل الباود وقائمة النقاط أثناء المرحلة الهندسية لضمان تكامل التوصيل والتشغيل السلس مع نظام إدارة المباني الخاص بك.

س 5: ما هي معايير السلامة والشهادات التي تلبيها اللوحات؟

تم تصميم اللوحات واختبارها وفقًا للمواصفة IEC 61439-1/2 لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض. جميع المكونات تحمل علامة CE. تتوفر شهادات إقليمية إضافية (UL، UKCA، وما إلى ذلك). يتم توفير وثائق اختبار قبول المصنع (FAT) الكاملة مع كل لوحة، بما في ذلك التحقق من الدائرة، واختبار مقاومة العزل، واختبار التسلسل الوظيفي، والتحقق من صحة قفل الأمان.

س 6: كيف يتم اختبار اللوحة قبل الشحن؟

تخضع كل لوحة لاختبار قبول المصنع الشامل بما في ذلك: التحقق من الأسلاك من نقطة إلى نقطة، واختبار مقاومة العزل (دوائر الطاقة والتحكم)، والاختبار الوظيفي الكامل لجميع مشغلات المحركات ومحركاتها، والتحقق من حلقة الإدخال/الإخراج لوحدة التحكم، واختبار محاكاة تسلسل التشغيل مقابل سرد التحكم المعتمد، واختبار واجهة التحكم في الآلة (HMI) وواجهة الاتصال، والتحقق من وظيفة التعشيق الآمن. يتم توفير تقرير FAT مفصل مع اللوحة.

س7: ما هي الصيانة المطلوبة بعد التركيب؟

تشمل الصيانة السنوية الموصى بها ما يلي: التصوير الحراري لتوصيلات الطاقة لتحديد النهايات السائبة، والفحص الوظيفي لأقفال الأمان وتوقف الطوارئ، والتحقق من معايرة المستشعر، وفحص مراوح التبريد وحالة الفلتر، والتنظيف العام للأجزاء الداخلية للحاوية. يمكن الوصول إلى جميع المكونات من خلال الأبواب الأمامية. تم تحديد قطع الغيار المهمة مثل الصمامات وملفات الموصلات في دليل الصيانة المرفق.

س 8: هل يمكنك دعم التكليف الميداني؟

يتم تضمين دعم التشغيل عن بعد عبر مكالمة فيديو مع كل لوحة. يمكن ترتيب خدمات التشغيل وتكامل نظام إدارة المباني في الموقع وفقًا لموقع المشروع ونطاقه.

مبنى الركاب الجديد بالمطار الدولي — نشر لوحة التحكم في نظام التدفئة والتهوية وتكييف الهواء (HVAC).

خلفية

قام أحد المطارات الدولية الرئيسية في الشرق الأوسط ببناء محطة ركاب جديدة لاستيعاب متطلبات السعة المتزايدة. تتطلب المحطة، التي تمتد على مساحة تزيد عن 700 ألف متر مربع، بنية تحتية شاملة للتدفئة والتهوية وتكييف الهواء (HVAC) للحفاظ على راحة الركاب عبر قاعات المغادرة، وساحات الوصول، ومناطق البيع بالتجزئة، والصالات، ومناطق مناولة الأمتعة في درجات حرارة خارجية شديدة تصل إلى 50 درجة مئوية.

التحدي

حدد التصميم الميكانيكي محطة تبريد مركزية تحتوي على 12 مبردًا للطرد المركزي يتم تبريدها بالمياه، و48 وحدة مناولة للهواء تتراوح من 15 كيلووات إلى 160 كيلووات، والعديد من مجموعات مضخات المياه المبردة (الأولية والثانوية)، ومراوح برج التبريد، وأجهزة تهوية لاستعادة الطاقة، وتهوية مخصصة للتعامل مع الأمتعة المغلقة ومناطق المصنع. تم توزيع جميع المعدات عبر أرضيات ميكانيكية متعددة ومرفقات نباتية على السطح.

واجه المقاول الكهربائي للمشروع جدول بناء صعبًا. تتطلب لوحات التحكم الفردية التي يتم تصنيعها في الموقع لكل قطعة من المعدات أعدادًا كبيرة من الكهربائيين في الموقع لفترات طويلة، مما يؤدي إلى اختلاف الجودة، ويخاطر بأخطاء التنسيق بين المقاولين من الباطن في مجال الكهرباء ومقاولي التحكم. كما فرض مشغل المطار أيضًا تكامل BACnet الكامل مع نظام إدارة المباني الخاص بالمنشأة من أجل إدارة الطاقة المركزية والصيانة التنبؤية.

لماذا لوحات التحكم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) المصممة هندسيًا في المصنع؟

اختار فريق المشروع شراء جميع لوحات التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) كمجموعات تم تصميمها في المصنع واختبارها مسبقًا. وكانت المزايا حاسمة:

●  تم تصميم كل لوحة وفقًا لجدول المعدات الميكانيكية وتسلسل تشغيل مستشار التحكم، مما يضمن التطابق الفردي بين كل لوحة والمعدات المخصصة لها.

●  تم تجميع واختبار كل توزيع الطاقة الداخلي، وحماية المحرك، وVFDs، وأسلاك التحكم، ومنطق PLC/DDC، وتكوين HMI بالكامل في المصنع قبل الشحن - مما أدى إلى ضغط الوقت في الموقع لتركيب اللوحة، وتوصيل الطاقة الواردة، وإنهاء كابلات أجهزة الاستشعار الميدانية.

●  تمت تهيئة بوابة اتصال BACnet مسبقًا، وتم توفير قائمة كاملة بالنقاط إلى مُدمج BMS قبل وصول اللوحات، مما أدى إلى التخلص من تصحيح أخطاء البروتوكول الميداني الطويل.

●  تم تركيب أقفال السلامة - إيقاف تشغيل إنذار الحريق، والحماية من التجمد لملفات المياه المبردة، وأقفال تعشيقية تثبت تدفق الهواء للسخانات الكهربائية - في المصنع مع التحقق الموثق، بما يلبي متطلبات السلامة الصارمة لهيئة المطار.

●  ساهم التصميم المتسق للوحة عبر جميع وحدات معالجة الهواء البالغ عددها 48 وحدة في تسهيل تدريب المشغلين وتخزين قطع الغيار لفريق صيانة المطار.

النشر

تم تصنيع وتسليم ستة وثمانين لوحة تحكم في أنظمة التدفئة والتهوية وتكييف الهواء - تغطي المبردات والمضخات ووحدات معالجة الهواء وأنظمة استعادة الطاقة. تراوحت أحجام الألواح من العبوات المدمجة المثبتة على الحائط لوحدات التهوية الصغيرة إلى الخزانات الأرضية متعددة الأقسام لوحدات AHU بقدرة 160 كيلو وات مع VFDs المدمجة. تشتمل جميع اللوحات على بوابات اتصال BACnet/IP وشاشات لمس HMI مثبتة على الباب من أجل وصول المشغل المحلي. تم شحن اللوحات مبرمجة مسبقًا واختبارها بنظام FAT، مع حزمة وثائق كل لوحة بما في ذلك مخططات الأسلاك المضمنة، والمطبوعات المنطقية لوحدة التحكم، وشهادات FAT.

نتائج

●  تم تقليل وقت التشغيل في الموقع بنسبة 50% تقريبًا مقارنة بتقديرات الميزانية استنادًا إلى اللوحات التقليدية المُصممة في الموقع، مما يساعد المحطة على الوفاء بالموعد النهائي للافتتاح.

●  حدد برنامج Factory FAT وصحح 12 تعارضًا منطقيًا للتسلسل أثناء الاختبار المسبق - وهي المشكلات التي كان من الممكن أن تظهر أثناء عملية استكشاف الأخطاء وإصلاحها المكلفة في الموقع.

●  تم تحقيق التكامل الكامل لـ BACnet مع نظام إدارة المباني بالمطار في غضون ثلاثة أسابيع من تنشيط اللوحة، حيث قامت جميع اللوحات البالغ عددها 86 لوحة بالإبلاغ عن البيانات التشغيلية وقبول الأوامر الإشرافية.

●  في السنة الأولى من التشغيل، مكنت البيانات المسجلة لنظام إدارة المباني فريق المرافق من تحسين جداول إعادة ضبط درجة حرارة المياه المبردة، مما أدى إلى انخفاض بنسبة 12% في استهلاك طاقة محطة التبريد مقارنة بخط الأساس للتصميم الأصلي.

●  أبلغ مقاول صيانة المطار عن الحد الأدنى من الأعمال التصحيحية، ويرجع الفضل في ذلك إلى تصميم اللوحة الموحد والوثائق الشاملة لتعريف الفريق بكفاءة.
