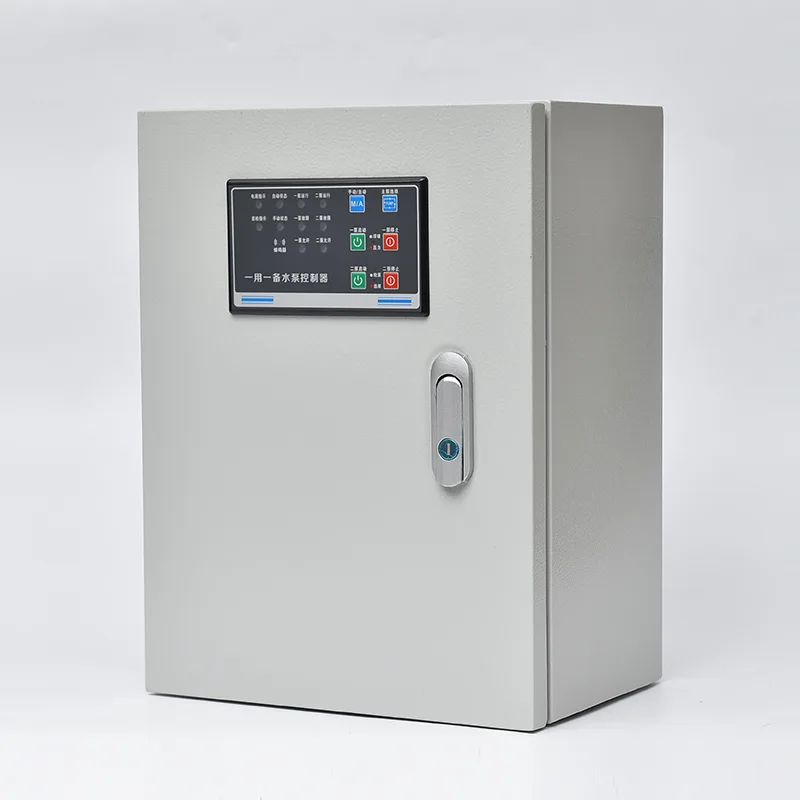

لوحة التحكم بمضخة معالجة المياه

قم بشراء لوحة التحكم بمضخة معالجة المياه عالية الجودة من الشركة الرائدة في الصين CSIVEI. فهو يدمج قواطع الدائرة الكهربائية الواردة، وموصلات المضخة أو بادئ التشغيل الناعم، ومرحلات التحميل الزائد، ووحدة التحكم المنطقية القابلة للبرمجة أو وحدة التحكم المخصصة للمضخة، وواجهات مستشعر المستوى في حاوية واحدة مثبتة على الأرض أو مثبتة على الحائط. تتراوح معدلات الطاقة من 0.75 كيلووات إلى 250 كيلووات عند 380-480 فولت على ثلاث مراحل. يقبل اكتشاف مستوى السائل المدخلات من المفاتيح العائمة، أو أجهزة إرسال الضغط الهيدروستاتيكي، أو أجهزة الاستشعار بالموجات فوق الصوتية - تقوم وحدة التحكم تلقائيًا ببدء تشغيل مضخة العمل أثناء امتلاء الحوض، وإحضار مضخة مساعدة إذا تجاوز التدفق الداخلي سعة المضخة الفردية، وتقوم بتنشيط مخرجات الإنذار عالية المستوى إذا استمرت المستويات في الارتفاع. تقوم وظيفة التناوب التلقائي بتدوير دور المضخة الرئيسية بناءً على ساعات التشغيل أو كل دورة بداية، مما يؤدي إلى موازنة التآكل الميكانيكي. تتم حماية كل دائرة مضخة بشكل فردي ضد الحمل الزائد، وقصر الدائرة، وفقدان الطور، وانعكاس الطور. تم دمج وسائل الحماية الإضافية الخاصة بواجبات الصرف الصحي - مثل مراقبة تسرب الختم، ومراقبة درجة حرارة المحامل، واكتشاف انسداد المضخة عبر تحديد ملامح التيار السفلي أو الزائد - لاكتشاف المشكلات قبل حدوث تلف في المحرك. يعرض HMI المثبت على الباب مستوى الحوض وحالة المضخة وساعات التشغيل وسجل الأخطاء. يتيح الاتصال عبر Modbus RTU/TCP أو بوابة 4G الاختيارية المراقبة عن بعد وتكامل SCADA. تستخدم العلبة الفولاذ المجلفن مع طلاء مسحوق مضاد للتآكل، بمعيار IP55 أو IP65 للتركيب الخارجي.

التطبيقات المثالية

بدءًا من محطات رفع مياه الصرف الصحي البلدية وحتى معالجة النفايات السائلة الصناعية، توفر لوحة التحكم في مضخة معالجة المياه إدارة آلية وغير مراقبة للمضخة لبيئات الصرف الصحي الأكثر تطلبًا.

محطات رفع الصرف الصحي البلدية

تعتمد شبكات الصرف الصحي في المناطق الحضرية على محطات الرفع لرفع مياه الصرف الصحي من نقاط التجميع المنخفضة إلى أنابيب الجاذبية أو محطات المعالجة. تدير لوحة التحكم مضخة واحدة إلى أربع مضخات غاطسة في تكوين بئر رطب، وتقوم بضبط تشغيل المضخة تلقائيًا مع اختلاف التدفق باختلاف أنماط الاستخدام اليومي. تتصل مخرجات الإنذار عالية المستوى بنظام القياس عن بعد لإخطار SCADA المركزي، بينما تضمن وظيفة التناوب تآكلًا متوازنًا للمضخة عبر الأسطول المثبت.

محطات معالجة مياه الصرف الصحي

داخل محطات المعالجة، تتعامل محطات الضخ مع كمية مياه الصرف الصحي الخام، ونقل الحمأة الأولية، وإرجاع الحمأة المنشطة، وتصريف النفايات السائلة المعالجة. تدير اللوحة كل مجموعة مضخة بشكل مستقل، مع مراقبة متكاملة لتسرب الختم ودرجة حرارة المحمل الحاسمة لمنع فشل المحرك الغاطس في تطبيقات الخدمة المستمرة. يوفر الاتصال بالمحطة SCADA بيانات التدفق والطاقة والأعطال في الوقت الفعلي.

النفايات الصناعية السائلة ومياه الصرف الصحي

تولد عمليات تصنيع الأغذية والكيماويات والمنسوجات والتعدين مياهًا سائلة بخصائص تتحدى أدوات التحكم القياسية في المضخات - السوائل المسببة للتآكل، أو المحتوى العالي من المواد الصلبة، أو درجة الحرارة المرتفعة، أو المواد الليفية. يمكن ضبط ملفات حماية المحرك باللوحة للكشف عن انسداد المضخة مبكرًا، وبدء دورة عكسية وإعادة المحاولة تلقائيًا لإزالة عوائق المكره قبل استدعاء تدخل المشغل.

محطات ضخ المجمعات التجارية والسكنية

تتطلب مجمعات المكاتب الكبيرة ومراكز التسوق والمشاريع السكنية متعددة الأبراج التي تعمل تحت مستوى الصرف الصحي المحلي تحكمًا موثوقًا في مضخة حوض الطابق السفلي. توفر اللوحة تشغيلًا مؤتمتًا بالكامل مع مخرجات إنذار عالية المستوى متصلة بنظام إدارة المبنى، مما يضمن عدم وجود خطر احتياطي لمياه الصرف الصحي في المساحات المشغولة. يناسب تكوينه المدمج الذي يتم تثبيته على الحائط مساحة غرفة النبات المحدودة النموذجية في الطوابق السفلية التجارية.

ضخ مياه الأمطار والتحكم في الفيضانات

تواجه محطات مياه الأمطار التي تدير جريان المياه أثناء هطول الأمطار الغزيرة فترات خاملة طويلة يتبعها تدفق مفاجئ ومكثف. توفر اللوحة نظام تنشيط وضع المطر: عندما يتم تلقي مشغل العاصفة من مقياس المطر أو ارتفاع مستوى البئر، تدخل جميع المضخات في تسلسل بدء الأولوية. يمنع التناوب السريع أثناء ضخ العواصف الممتدة أي مضخة واحدة من تحمل الحمل الحراري الكامل.

عمليات التثبيت عن بعد وغير المراقبة

تستفيد محطات ضخ مياه الصرف الصحي في المناطق الريفية أو المتفرقة من الأتمتة الكاملة للوحة وقدرة المراقبة عن بعد. تقوم بوابة 4G المدمجة أو واجهة القياس عن بعد الراديوية بإرسال حالة المضخة ومستوى الحوض وبيانات الإنذار إلى مركز العمليات المركزي. يمكن للمشغلين التعرف على الإنذارات وإعادة ضبط الرحلات عن بعد، مما يقلل بشكل كبير من تكلفة وتأخير زيارات الموقع إلى المحطات التي قد تكون على بعد مئات الكيلومترات.

الغوص العميق الفني

تجمع لوحة التحكم في مضخة معالجة المياه بين تسلسل المضخة على أساس المستوى، وحماية المحرك الخاصة بواجبات الصرف الصحي، والتصلب البيئي القوي في مجموعة واحدة تم اختبارها في المصنع.

كشف المستوى وتسلسل المضخة

تقبل وحدة التحكم إشارات مستوى واحد أو عدة مستويات من المفاتيح العائمة (منفصلة، ​​عادةً أربعة مستويات: التوقف، تشغيل مضخة الرصاص، بدء تشغيل المضخة المتأخرة، الإنذار العالي) أو إدخال تناظري مستمر 4-20 مللي أمبير من جهاز إرسال الضغط الهيدروستاتيكي أو مستشعر الموجات فوق الصوتية. عندما يرتفع مستوى الحوض إلى نقطة البداية، تبدأ مضخة الخدمة في العمل. إذا تجاوز التدفق الداخل معدل تفريغ المضخة الواحدة واستمر المستوى في الارتفاع إلى نقطة البداية المتأخرة، تقوم وحدة التحكم بتشغيل مضخة مساعدة. عندما ينخفض ​​المستوى إلى نقطة التوقف، تتوقف جميع المضخات. يتم تشغيل الإنذار عالي المستوى إذا وصل الحوض إلى عتبة حرجة — مما يشير إلى تدفق يتجاوز قدرة الضخ أو فشل المضخة — ويتم إرسال هذه الإشارة إلى نظام القياس عن بعد كإنذار ذي أولوية. يعمل مؤقت التشغيل القابل للتكوين على إبقاء المضخات تعمل لفترة وجيزة بعد الوصول إلى نقطة التوقف لمسح خط التفريغ، مما يمنع تراكم المواد الصلبة.

التناوب التلقائي وإدارة الواجب

تقوم وحدة التحكم بتبديل تعيين مضخة الرصاص في كل دورة مضخة أو على أساس ساعة تشغيل قابلة للتكوين. يحدث التناوب عند نقطة التوقف — بعد اكتمال الدورة الحالية، تصبح المضخة التالية بالتسلسل هي الرائدة. إذا فشلت مضخة الرصاص في البدء أو تعثرت أثناء التشغيل، تقوم وحدة التحكم تلقائيًا بتعيين المضخة التالية المتاحة كمضخة الرصاص وتشغيلها على الفور أثناء قفل المضخة المعطلة وإطلاق إنذار. ويضمن هذا التحول التلقائي تشغيل المحطة المستمر دون تدخل المشغل.

حماية المحركات الخاصة بمياه الصرف الصحي

بالإضافة إلى الحماية القياسية من الحمل الزائد وقصر الدائرة، تشتمل اللوحة على وسائل حماية مصممة خصيصًا لأنماط فشل مضخات الصرف الصحي الغاطسة. يستخدم كشف تسرب الختم مستشعر التوصيل في غرفة زيت المضخة أو تجويف الختم. في حالة اكتشاف دخول الماء، تطلق اللوحة إنذارًا - مما يسمح بجدولة الصيانة قبل تعرض ملف المحرك للخطر - ويمكن تهيئتها لتشغيل المضخة إذا وصل التسرب إلى عتبة حرجة. تقبل مراقبة درجة حرارة المحمل الثرمستور PTC أو مدخلات PT100 المدمجة في محرك المضخة. تؤدي درجة الحرارة الزائدة إلى إطلاق إنذار أو رحلة حسب شدتها. تستخدم حماية انسداد المضخة تحديد بيانات تيار المحرك: إذا لاحظت وحدة التحكم انخفاضًا مفاجئًا في التيار تحت نطاق التشغيل العادي، مما يشير إلى وجود ضوء تشغيل دافع مسدود أو متعطل، فإنها تبدأ دورة عكسية وإعادة محاولة قابلة للتكوين (واحدة أو أكثر من عمليات الاتجاه العكسي القصيرة لإزالة العائق) قبل الإنذار.

طرق البدء

تطابق اللوحة طريقة البدء مع حجم محرك المضخة وقيود إمداد الموقع. التشغيل المباشر على الخط يناسب المضخات الصغيرة التي تصل قدرتها إلى 7.5 كيلووات تقريبًا. يقلل بدء تشغيل Star-delta من تدفق المضخات متوسطة الطاقة. يتم تحديد بادئ تشغيل ناعم للمضخات الأكبر حجمًا حيث يجب التحكم في انخفاض جهد الإمداد ويجب تجنب إغلاق صمام الفحص من البداية المفاجئة. يتم استخدام VFDs عند الحاجة إلى تشغيل متغير السرعة - على سبيل المثال، مطابقة سرعة المضخة مع التدفق الداخلي للحفاظ على مستوى بئر رطب ثابت بدلاً من التدوير بين نقاط التشغيل والإيقاف الثابتة.

التحكم في القوة والسلامة

يوفر محول التحكم المخصص 24 فولت تيار متردد أو 24 فولت تيار مستمر لوحدة التحكم وواجهة التحكم في الآلة (HMI) وأجهزة الاستشعار ودوائر الإنذار - معزولة تمامًا عن مسار طاقة المحرك. تعمل أزرار التوقف في حالات الطوارئ الموجودة على باب اللوحة على عزل طاقة المضخة ميكانيكيًا. تقبل حلقة قفل الأمان الخارجية المدخلات من اكتشاف غاز الآبار الرطبة، وأقفال الأبواب عند مدخل محطة الضخ، والحماية الحرارية من أي معدات المنبع.

واجهة HMI والمشغل

توفر شاشة العرض النصية المثبتة على الباب أو شاشة اللمس الملونة مستوى الحوض في الوقت الفعلي، وحالة المضخة، وساعات التشغيل، وعدد البدء، وتيار المحرك، والإنذارات النشطة مع تاريخ الأعطال المختوم بالوقت. تدعم الواجهة التحكم اليدوي في المضخة للصيانة، مع الاستعادة التلقائية بعد انتهاء المهلة القابلة للتكوين لمنع القفل اليدوي غير المقصود. تعديل المعلمة - نقاط ضبط المستوى، ومؤقتات التشغيل، ووضع التناوب - محمي بكلمة مرور.

المراقبة عن بعد

يتصل RS485 Modbus RTU القياسي بوحدات القياس عن بعد لمحطة الضخ. توفر البوابة السحابية الاختيارية 4G أو Ethernet إمكانية الوصول المباشر إلى الويب والهاتف الذكي لحالة المضخة وبيانات المستوى واستهلاك الطاقة وإشعارات التنبيه. عادةً ما يتم توصيل مخرج إنذار التلامس الجاف لكل خطأ في المضخة والحالة العامة عالية المستوى بنظام القياس عن بعد كأولوية على أي إنذار قائم على الشبكة.

الضميمة والحماية من التآكل

تمثل محطات ضخ مياه الصرف الصحي جوًا مسببًا للتآكل - كبريتيد الهيدروجين، والرطوبة، وفي بعض الحالات الأبخرة الكيميائية. العلبة مصنوعة من الفولاذ المجلفن مع طلاء مسحوق مقاوم للمواد الكيميائية. IP55 هو المعيار. تم تحديد IP65 مع دخول الكابل المختوم عبر غدد الضغط للتركيبات الخارجية أو المكشوفة. تستخدم مرشحات التهوية وسائط الكربون المنشط حيث يكون التعرض لكبريتيد الهيدروجين (H₂S) كبيرًا. جميع الأعمال المعدنية الداخلية مطلية أو مصنوعة من الفولاذ المقاوم للصدأ، ويتم طلاء مركبات ثنائي الفينيل متعدد الكلور بشكل مطابق ضد الرطوبة والغازات المسببة للتآكل.

الأسئلة المتداولة

س1: ما هي أجهزة الاستشعار التي يمكن أن تقبلها اللوحة، وكم عدد المستويات التي تتحكم فيها؟

تقبل اللوحة المفاتيح العائمة (أربعة مستويات منفصلة عادةً)، أو أجهزة إرسال الضغط الهيدروستاتيكي (4-20 مللي أمبير)، أو أجهزة الاستشعار بالموجات فوق الصوتية. مع العوامات المنفصلة، ​​يتم إيقاف مستويات التحكم، وبدء تشغيل مضخة الرصاص، وبدء تشغيل المضخة المتأخر، والإنذار العالي. باستخدام جهاز استشعار تناظري، تتم برمجة نقاط الضبط هذه مباشرة في وحدة التحكم، مما يوفر مرونة أكبر وإمكانية الضبط عن بعد.

س2: كيف تتعامل اللوحة مع انسداد المضخة من الخرق والمواد الصلبة؟

تقوم وحدة التحكم بمراقبة تيار المحرك بشكل مستمر. إذا انخفض التيار بشكل كبير عن نطاق الضخ الطبيعي، تحدد وحدة التحكم الانسداد المحتمل وتبدأ تسلسلًا تلقائيًا للعكس وإعادة المحاولة. يتم تشغيل المضخة لفترة وجيزة في الاتجاه المعاكس لإزالة العائق، ثم يتم إعادة تشغيلها للأمام. إذا نجحت المحاولة وعاد التيار إلى الوضع الطبيعي، فستستمر العملية. إذا استمر الانسداد بعد العدد المحدد من المحاولات، فسيتم قفل المضخة ويتم إنشاء إنذار.

س 3: ماذا يحدث إذا تعطلت مضخة العمل أثناء التشغيل؟

تقوم وحدة التحكم على الفور بتعيين المضخة الفاشلة على أنها غير متاحة، وتختار المضخة التالية المتاحة في تسلسل الدوران، وتبدأ تشغيلها، وتطلق إنذارًا بالخطأ. ويضمن هذا التحول التلقائي استمرار الضخ دون تأخير. تظل المضخة المعطلة مغلقة حتى يتم التعرف على الإنذار وإزالة العطل.

س 4: كيف يعمل التناوب، وهل يمكنني ضبطه على التناوب على أساس ساعة التشغيل؟

يغير التناوب المضخة التي تعمل كرصاص بعد كل دورة مضخة كاملة، أو على عتبة ساعة تشغيل قابلة للتكوين. يعمل التدوير المعتمد على ساعات التشغيل على معادلة التآكل الميكانيكي وعمر الختم عبر جميع المضخات. يحدث التناوب عند نقطة التوقف عندما يكون الحوض فارغًا، لذلك لا يوجد خطر وقوع أحداث عالية المستوى أثناء التغيير.

س 5: ما هي خيارات الاتصال والإنذار عن بعد المضمنة؟

توفر اللوحة: اتصالات مرحل خالية من الفولت للإنذار العام، والإنذار عالي المستوى، وخطأ المضخة الفردية (لاتصال القياس عن بعد)؛ RS485 Modbus RTU كمعيار قياسي لتكامل SCADA أو RTU المحلي؛ وبوابة سحابية 4G اختيارية للوصول المباشر عن بعد عبر متصفح الويب أو تطبيق الهاتف الذكي، مع تنبيهات الإشعارات.

س6: هل يمكن تشغيل اللوحة على مولد احتياطي؟

نعم. يعمل تسلسل مضخة اللوحة والمشغلات الناعمة أو مشغلات دلتا النجمية على الحد من تدفق التيار، مما يتيح للمولد تشغيل المضخات في حدود طاقته. يمكن لإشارة إدخال المولد الاختيارية أن تقلل من عدد المضخات المسموح لها بالعمل في وقت واحد عندما تكون على طاقة احتياطية، مما يمنع التحميل الزائد للمولد.

س7: ما هي الصيانة التي تتطلبها اللوحة؟

الفحص البصري الشهري لأختام الأبواب وفلاتر التهوية والحالة الداخلية. فحص ربع سنوي لإنهاء الطاقة وحالة المقاولين. الاختبار الوظيفي السنوي لمدخلات المستوى، والإنذار عالي المستوى، ومنطق التناوب، وأجهزة السلامة. يجب فحص إجراءات الحماية من التآكل الخاصة باللوحة سنويًا في البيئات العدوانية. تعتبر الموصلات هي العنصر الأساسي الذي يمكن صيانته، وتعتمد فترات الاستبدال على تردد دورة المضخة.

شبكة صرف صحي إقليمية - ترقية التحكم في محطة الرفع

خلفية

قامت هيئة المياه الإقليمية في المملكة المتحدة بتشغيل أكثر من 40 محطة لرفع مياه الصرف الصحي في المناطق الريفية والضواحي، حيث قامت بجمع مياه الصرف الصحي من المجتمعات الصغيرة وضخها إلى أعمال المعالجة المركزية. كان عمر العديد من المحطات يتراوح من 15 إلى 25 عامًا مع لوحات تحكم قديمة تستخدم منطق ترحيل التبديل العائم الأساسي. واجهت الهيئة ارتفاع تكاليف الاستدعاء بسبب انسداد المضخات وفشلها، وعدم القدرة على رؤية حالة المحطة بين عمليات التفتيش المجدولة، وزيادة صعوبة الحصول على قطع الغيار.

التحدي

لم توفر اللوحات القائمة على الترحيل أي مراقبة عن بعد، ولا اكتشاف انسداد المضخة، ولا تبديل تلقائي - كانت كل محطة تدير مضخة واحدة مع وضع الاستعداد اليدوي الذي يتطلب زيارة فعلية للتغيير. لم يتم اكتشاف أحداث الانسداد في مضخة العمل حتى تم تنبيه المضخة الاحتياطية أيضًا، مما أدى إلى استدعاءات الطوارئ وتسرب مياه الصرف الصحي في بعض الأحيان. انتشرت المحطات على مساحة 1500 كيلومتر مربع، مما يجعل الصيانة التفاعلية بطيئة ومكلفة.

عندما خططت الهيئة لترقية نظام التحكم، كان على اللوحات الجديدة أن تتلاءم مع الأكشاك الموجودة فوق الأرض دون تعديلات مدنية، وأن تتفاعل مع كل من المفاتيح العائمة الموجودة وأجهزة استشعار مستوى الموجات فوق الصوتية الجديدة، وتتواصل عبر شبكة القياس عن بعد الحالية للهيئة - مزيج من راديو UHF وGPRS الذي يتطلب مخرجات إنذار بسيطة للاتصال الجاف إلى جانب بيانات Modbus. تتطلب المواصفات أيضًا التناوب التلقائي، واكتشاف الانسداد، ومراقبة تسرب الختم.

لماذا لوحة تحكم مضخة معالجة المياه؟

لقد عالج حل اللوحة المصمم هندسيًا في المصنع كل المتطلبات في حزمة واحدة. تم تصنيع الألواح وفقًا لأبعاد التركيب الدقيقة للألواح الخلفية للأكشاك، لتجنب أي أعمال هيكلية. قبلت وحدة التحكم كلاً من مدخلات التبديل العائمة الحالية وإشارات الموجات فوق الصوتية الجديدة 4-20 مللي أمبير، مما يسمح بترقية المحطات تدريجيًا.

أثبت اكتشاف انسداد المضخة أنه حاسم. حددت التجارب المبكرة في ثلاث محطات أن العديد من نداءات الانسداد كانت في الواقع عقبات متقطعة تزيل نفسها - وقد أدى تسلسل الرجوع وإعادة المحاولة التلقائي للوحة إلى حل هذه العوائق دون تدخل المشغل. فقط الانسدادات المستمرة أثارت الإنذار. كشفت مراقبة تسرب السدادات عن دخول الرطوبة في مضختين أثناء التشغيل، مما يسمح باستبدال المحامل بشكل وقائي قبل نشر المضخات في الخدمة المنتظمة.

تم تكوين مخرجات الإنذار لتتفاعل مباشرة مع محطات القياس عن بعد UHF الحالية التابعة للهيئة. ومن خلال دمج بيانات Modbus المتاحة لفريق SCADA، حصلت الهيئة على إشعار بسيط بالخطأ وتحليلات تفصيلية للمحطة.

النشر

تم تصنيع واختبار أربعين لوحة مسبقة الصنع، تم تصميمها لمحطات الضخ المزدوجة (1.5 كيلووات إلى 15 كيلووات)، على مدار أربعة أشهر وتم تركيبها من قبل الفريق الكهربائي التابع للهيئة بعد إجراء تشغيل موحد. تضمنت اللوحات بادئ تشغيل ناعم على المضخات بقدرة 7.5 كيلو وات وما فوق، ومدخلات مراقبة تسرب التسرب ومحمل درجة الحرارة، ومنطق اكتشاف الانسداد، والتوافق مع مستوى التعويم والموجات فوق الصوتية. وشهد الإطلاق المرحلي ترقية ست محطات شهريًا، مع اكتمال الشبكة بأكملها في أقل من ثمانية أشهر.

نتائج

●  تم تقليل استدعاءات مضخة الطوارئ بنسبة 60% تقريبًا خلال السنة الأولى، مدفوعًا بالرجوع التلقائي وإعادة المحاولة لإزالة الانسدادات البسيطة والإنذار المبكر من مراقبة تسرب الختم مما يسمح بالصيانة المخطط لها.

●  ساعات التشغيل المتوازنة للمضخة عبر مضخات العمل والمضخات الاحتياطية لأول مرة في معظم المحطات، مما يؤدي إلى تمديد الختم الميكانيكي وفترات خدمة المحمل.

●  اكتسب فريق SCADA رؤية في الوقت الفعلي لمستويات الحوض وحالة المضخة وساعات التشغيل عبر جميع المحطات الأربعين، ليحل محل الاعتماد السابق على عمليات الفحص المادي الأسبوعية.

●  أبلغ المشغلون أن تخطيط اللوحة الموحد عبر جميع المحطات سهّل عملية اكتشاف الأخطاء بشكل كبير، حيث كان كل فني يعرف بالضبط مكان وجود كل مكون ومحطة طرفية.

●  وقد اعتمدت الهيئة منذ ذلك الحين نفس مواصفات اللوحة لـ 15 محطة أخرى في برنامج تمديد الشبكة.
